كارتة AVR-7J2K-B

[عبدالفتاح حبيب]

السلام عليكم اريد شرح وافى لهذهى الدائرة بالتفصيل خطوط الدخ والخرج وشكرا

[عبدالفتاح حبيب]

{short_url_link}

[عبدالفتاح حبيب]

اريد شرح هذة اللوحة بالتفصيل وشكرا

[عبدالفتاح حبيب]

اريد شرح وافى لهذه اللوحة

[Bahaa599599]

اخ عبد الفتاح ممكن ترفق الصور
ان لم تستطع رفع الصور هنا اذهب لموقع top4top وارفع الصور هناك وستظهر بعض الروابط منها رابط للمنتديات انسخه والصقه هنا

[عبدالفتاح حبيب]

اريد شرح دخل وخرج هذه الدائرة وشكرا

[Bahaa599599]

السلام عليكم اخ عبد
للاسف لم اجد الا صورة فقط ولم اجد اي شئ عنها كملف داتاشيت او شرح لها

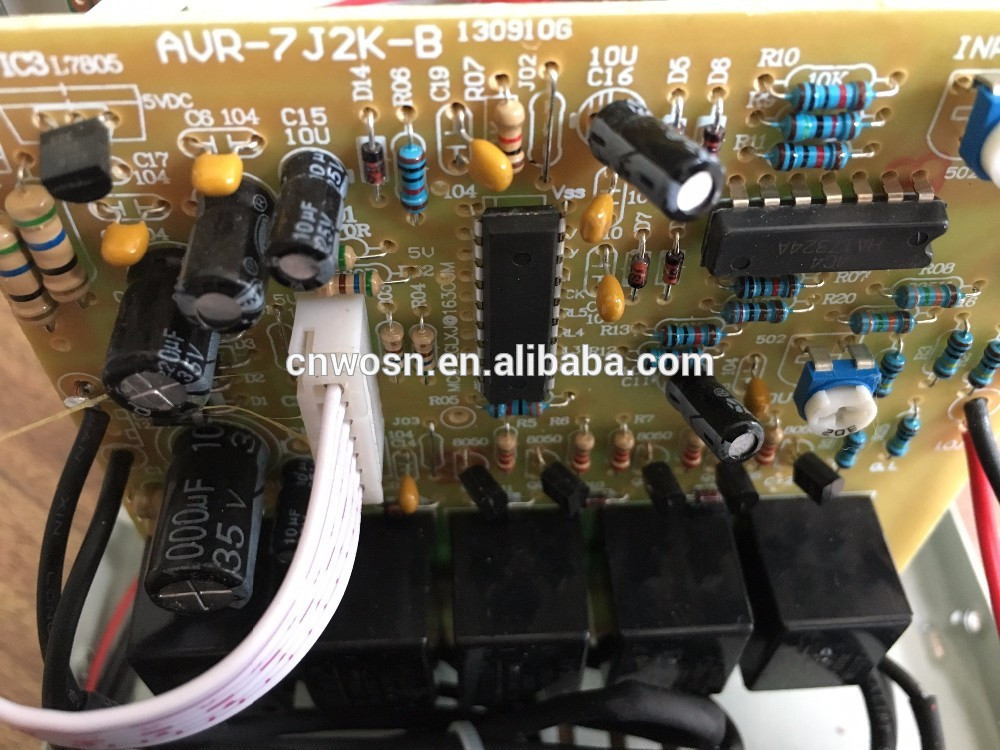

هذه هي الصورة
كما هو موضح انه يوجد على جميع القطع اسمائها اي ستجد عند اطراف الدخل اساء او رموز تدل على انا للدخل او للخرج

[عبدالفتاح حبيب]

اشكرك ياغالى لمتبعتك اريد رقم ايسى البك لوتكرمت وشكرا
