اقتباس:
المشاركة الأصلية كتبت بواسطة majd takrone
السلام عليكم في حد أخواني يعرف معادل لic3862 موجودة بدخل شاحن المؤذن 6 امبير
|
وعليكم السلام ورحمه الله
للأسف لم اتوصل للداتاشيت لهذا ال ic3862

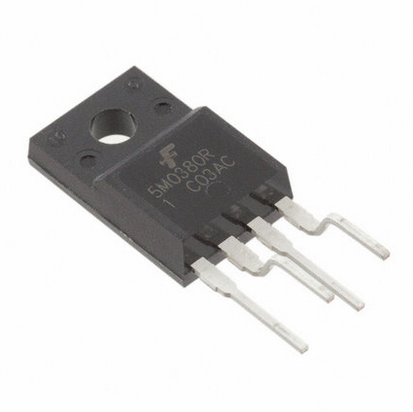

ان كان هذا ic باور اليك طريقه لتعويضه وتركيب بديل له
هذا ic باور يحتوي بداخله علي موسفيت ودائرة هزاز

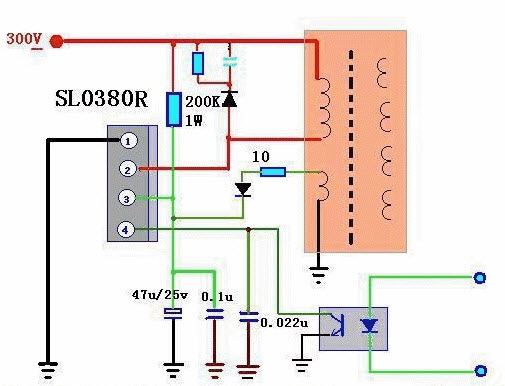

واليك طريقه توصيل مع المحول
لاحظ في المخطط يوجد 2 ملف" الملف الكبير اللذي يوصل علي خرج الموسفيت
وملف صغير لتغذية دائرة الهزاز داخل ic الباور
وتوجد مقاومه 200k وتسمي مقاومه البدأ ووظيفتها تأمين الجهد اللازم لتشغيل
دائرة الهزاز داخل ic الباور وعندما تبدأ عمليه تقطيع الفولت علي ملف المحول ينشئ فرق جهد حوالي 12 فولت علي الملف الصغير
وتلاحظ هنا أن هذا الملف مسؤل عن تغذيه دائرة الهزاز الموجودة داخل ic الباور وهنا ينتهي دور مقاومه البدأ لأن تقطيع الجهد بدأ في العمل وتشبعة الملفات بالمجال الكهرومغناطيسي
وهنا دائرتك أن لم يكن بها ملف صغير لتأمين 12 فولت لدائرة الهزاز الموجوده داخل ic الباور
فيجب أن تضيف ملف علي المحول
أحضر سلك نحاسي معزول 1مم ولفه بمقدار 3 أو 4 لفات علي جسم المحول
وارجع للمخطط اعلاة لكي تلاحظ طريقه توصيله بال ic الباور
ويوجد حل أخر

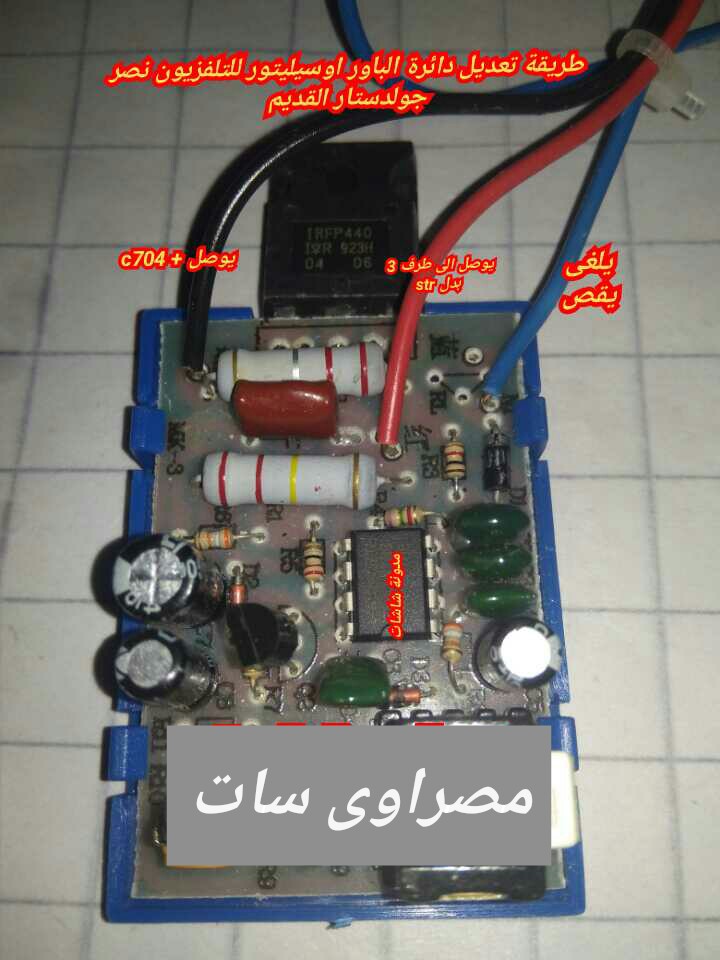

توجد دائرة تباع في الأسواق تحت مسمي دائرة تعويض للباور بها 3 اطراف
الطرف الأسود يوصل مع سالب المكثف الرئيسي
الطرف الأحمر يوصل مع نهاية ملف المحول حيث سوف يكون بداية ملف المحول موصله بطرف الموجب للمكثف الرئيسي 400 فولت ونهاية الملف توصل بالطرف الأحمر لدائرة التعويض
الطرف الأزرق يوصل مع الأبتوكبلر لضمان اخراج الفولت المطلوب من الباور
ويمكن الغاء توصيل الطرف الأزرق ومعايرة فرق الجهد الخارج من الباور من خلال تحريك المقاومه المتغيرة الموجوده في دائرة التعويض للحصول علي فرق الجهد المطلوب
وأحرص أن لا ترفع فرق الجهد أكثر من تحمل مكثفات التنعيم من جه الخرج
تحياتي
Ic3862
