السلام عليكم ..طلب بخصوص SMS CONTROL
|
| اعلانات |
|
||||||
|
السلام عليكم ورحمه الله أخي سيكون الأمر ايسر بستخدام لوحه اردينو يونو .. يمكنك التواصل مع لوحه الأردينو عبر اتصال " بلوتس " أو اتصال عبر " واي فاي " وانشاء تطبيق صغير للإندرويد بوضع عدد من المفاتيح والتحكم بحالة كل مفتاح ON OFF  يوجد موقع يدعم برنامج الكسا للتحكم الصوتي والأوامر الصوتيه .. والمميز ان التطبيق مجاني ويمكنك انشائة علي منصه الكترونيه بالشكل وعدد المفاتيح والتنسيق اللذي تريده اخبرني أن كنت تمتلك لوحه اردينو لو اردتها بالمتحكم PIC سوف تحتاك الي مديول GMS بالتوفيق |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
بصراحه لا اعرف التعامل مع الاردوينو و لا حتى لغتها .. كل ما اعرفه هو التعامل شيئ بسيط عن pic و امتلك مجموعة pic و مبرمجه و برامج محاكاه لذلك احتاج المشروع عن طريق البك اذا كان هناك مجال كما انني امتلك sms module sim800l اكون شاكر جدا لحضرتك اذا كان المشروع على هذا المديول و pic16f628 او 16f877a |
|
||||||
|
السلام عليكم ورحمه الله أخي الكريم لا يوجد هذا المديول عندي ولا علي نسخه المحكاة لدي احترس لأن هذا المديول ممنوع في بعض الدول العربيه للأستخداماته في عمل غير شرعي .. ولذلك محجوب عنه المواضيع والمعلومات .. لذلك يرجي تفسير فيما تريد استخدامه .. يمكن اختبار هذا الكود كود:
/*

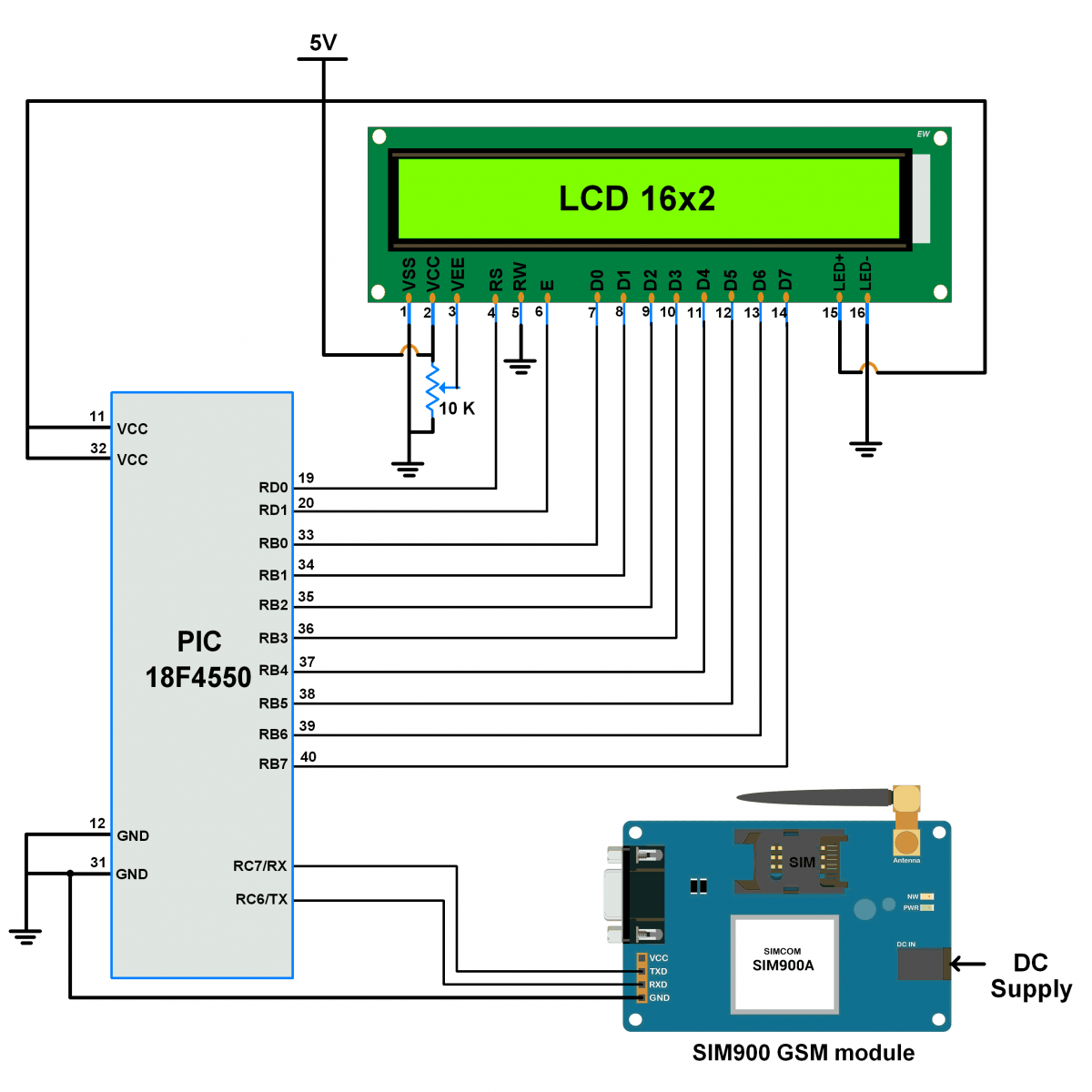

* SIM900A Interfacing with PIC18F4550
* http://www.electronicwings.com
*/
#include <pic18f4550.h>
#include "Configuration_Header_File.h"
#include "LCD_16x2_8-bit_Header_File.h"
#include "USART_Header_File.h"
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
void GSM_Init();
void GSM_Calling(char *);
void GSM_HangCall();
void GSM_Response();
void GSM_Response_Display();
void GSM_Msg_Read(int);
void GSM_Wait_for_Msg();
void GSM_Msg_Display();
void GSM_Msg_Delete(unsigned int);
void GSM_Send_Msg(const char* , const char*);
char buff[160]; /* buffer to store responses and messages */
volatile char status_flag; /* monitor to check for any new message */
volatile int a;
void main(void)
{
a=0;
OSCCON =0x72; /* set internal oscillator Freq = 8 MHz*/
LCD_Init(); /* initialize LCD */
INTCONbits.GIE=1; /* enable Global Interrupt */
INTCONbits.PEIE=1; /* enable Peripheral Interrupt */
PIE1bits.RCIE=1; /* enable Receive Interrupt */
MSdelay(100);
USART_Init(9600); /* initialize USART communication */
GSM_Init(); /* check GSM responses and initialize GSM */
LCD_Clear();
LCD_String("Sending SMS...");
MSdelay(3000);
GSM_Send_Msg("8983923089","TEST"); /*send sms on "mobile no."*/
MSdelay(3000);
LCD_Clear();
while(1)
{
/* waiting for message to receive */
status_flag=0;
if(status_flag)
{
LCD_Clear();
LCD_String_xy(0,0,"New msg arrive");
MSdelay(1000);
LCD_Clear();
GSM_Wait_for_Msg(); /*wait for new message to read */
status_flag = 0;
}
}
}
void GSM_Init()
{
while(1)
{
LCD_Command(0xc0);
USART_SendString("ATE0\r"); /* send AT to check module is ready or not*/
MSdelay(500);
if(strstr(buff,"OK"))
{
GSM_Response(); /* find response and display it on LCD16x2 */
memset(buff,0,160);
break;
}
else
{
LCD_String("Error");
}
}
MSdelay(2000);
LCD_Clear();
LCD_String_xy(0,0,"Text Mode");
LCD_Command(0xc0);
USART_SendString("AT+CMGF=1\r"); /* select message format as text */
GSM_Response();
MSdelay(3000);
LCD_Clear();
LCD_String_xy(0,0,"Mfd name");
LCD_Command(0xc0);
USART_SendString("AT+GMI\r"); /* identify manufacturer */
GSM_Response();
MSdelay(3000);
LCD_Clear();
LCD_String_xy(0,0," Model No.");
LCD_Command(0xc0);
USART_SendString("AT+GMM\r"); /* find model no. */
GSM_Response();
MSdelay(3000);
LCD_Clear();
LCD_String_xy(0,0," IMEI No. ");
LCD_Command(0xc0);
USART_SendString("AT+GSN\r"); /* find IMEI no. of module */
GSM_Response();
MSdelay(3000);
LCD_Clear();
LCD_String_xy(0,0,"Service Provider");
LCD_Command(0xc0);
USART_SendString("AT+CSPN?\r"); /* find service provider name */
GSM_Response();
MSdelay(3000);
}
void GSM_Msg_Delete(unsigned int position)
{
a=0;
char delete_cmd[20];
sprintf(delete_cmd,"AT+CMGD=%d\r",position); /* delete message at specified position */
USART_SendString(delete_cmd);
MSdelay(100);
memset(buff,0,strlen(buff));
}
void GSM_Wait_for_Msg()
{
char i,val[4];
int position;
LCD_Clear();
a=0;
while(1)
{
if(buff[a]==0x0d || buff[a]==0x0a) /*eliminate "\r \n" which is start of string */
{
a++;
}
else
break;
}
if(strstr(buff,"CMTI:")) /* check if any new message received */
{
while(buff[a]!=',')
{
a++;
}
a++;
i=0;
while(buff[a]!=0x0d)
{
val[i]=buff[a];
a++;
i++;
}
position = atoi(val);
if(position>20)
{
LCD_String_xy(0,0,"Msg mem full");
memset(buff,0,strlen(buff));
return;
}
memset(buff,0,strlen(buff));
a=0;
GSM_Msg_Read(position); /* read message which is recently arrived from position */
}
}
void interrupt ISR()
{
if(RCIF)
{
buff[a] = RCREG; /* read received byte from serial buffer */
a++;
if(RCSTAbits.OERR) /* check if any overrun occur due to continuous reception */
{
CREN = 0;
NOP();
CREN=1;
}
status_flag=1; /* use for new message arrival */
}
}
void GSM_Send_Msg(const char *num,const char *sms)
{
int i;
char sms_buffer[35];
a=0;
sprintf(sms_buffer,"AT+CMGS=\"%s\"\r",num);
USART_SendString(sms_buffer); /*send command AT+CMGS="Mobile No."\r */
MSdelay(200);
while(1)
{
if(buff[a]==0x3e) /* wait for '>' character*/
{
a=0;
memset(buff,0,strlen(buff));
USART_SendString(sms); /* send msg to given no. */
USART_TxChar(0x1a); /* send Ctrl+Z then only message will transmit*/
break;
}
a++;
}
MSdelay(300);
a=0;
memset(buff,0,strlen(buff));
memset(sms_buffer,0,strlen(sms_buffer));
}
void GSM_Calling(char *mobile)
{
char call[20];
sprintf(call,"ATD%s;\r",mobile); /* send command ATD8007xxxxxx; for calling*/
USART_SendString(call);
}
void GSM_HangCall()
{
USART_SendString("ATH\r"); /*send command ATH\r to hang call*/
}
void GSM_Response()
{
unsigned int timeout=0;
int CRLF_Found=0;
char CRLF_buff[2];
int Response_Length=0;
while(1)
{
if(timeout>=60000) /*if timeout occur then return */
return;
Response_Length = strlen(buff);
if(Response_Length)
{
MSdelay(1);
timeout++;
if(Response_Length==strlen(buff))
{
for(int i=0;i<Response_Length;i++)
{
memmove(CRLF_buff,CRLF_buff+1,1);
CRLF_buff[1]=buff[i];
if(strncmp(CRLF_buff,"\r\n",2))
{
if(CRLF_Found++==2) /* search for \r\n in string */
{
GSM_Response_Display();
return;
}
}
}
CRLF_Found =0;
}
}
MSdelay(1);
timeout++;
}
}
void GSM_Response_Display()
{
a=0;
while(1)
{
if(buff[a]==0x0d || buff[a]==0x0a)
{
a++;
}
else
break;
}
LCD_String_xy(1,0," ");
LCD_Command(0xc0);
while(buff[a]!=0x0d)
{
LCD_Char(buff[a]);
a++;
if(a==15)
LCD_Command(0x80);
}
a=0;
memset(buff,0,strlen(buff));
}
void GSM_Msg_Read(int position)
{
int i,k;
char flag,read_cmd[10];
i=0;
sprintf(read_cmd,"AT+CMGR=%d\r",position);
USART_SendString(read_cmd);
MSdelay(1000);
GSM_Msg_Display();
}
void GSM_Msg_Display()
{
if(!(strstr(buff,"+CMGR"))) /*check for +CMGR response */
{
LCD_String_xy(0,0,"No message");
}
else
{
a=0;
while(1)
{
if(buff[a]==0x0d || buff[a]==0x0a) /*wait till \r\n not over*/
{
a++;
}
else
break;
}
while(buff[a]!=0x3a) /*wait till string not equal to ':' */
{
a++;
}
do
{
a++;
}while(buff[a-1]!=0x0a);
LCD_Command(0xC0);
int i=0;
while(buff[a]!=0x0d && i<31)
{
LCD_Char(buff[a]);
a++;
i++;
if(i==16) /* if received message is greater than 16(for display message)*/
LCD_Command(0x80); /* resume display of message from 1st line */
}
a=0;
memset(buff,0,strlen(buff));
}
status_flag = 0;
}
  بالتوفيق |
|
|||||
|
|
|
|||||
|
|
