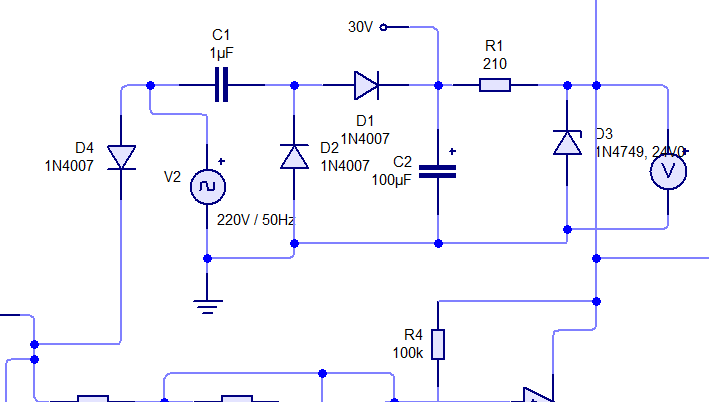

الآن نأتي الى آلية عمل الدائرة.

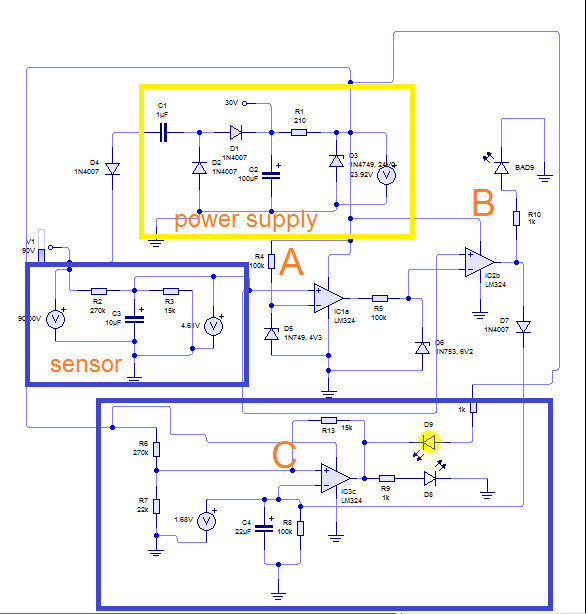

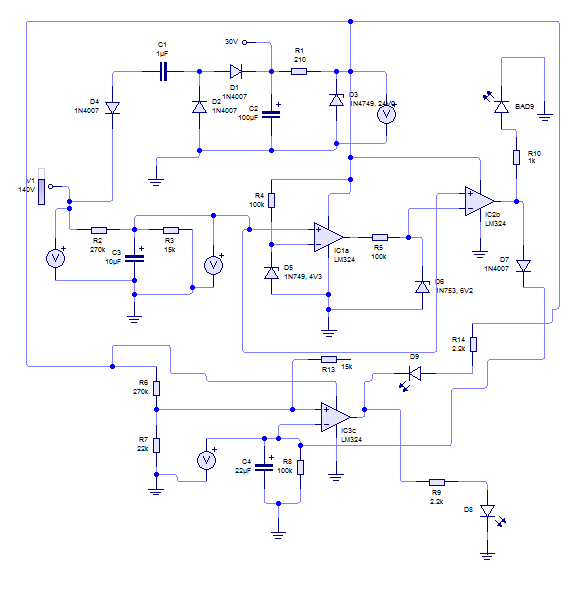

لننظر الى الدائرة من جديد
الدائرة تتكون من ثلاثة مقارنات هما مقارن الانخفاض ومقارن الارتفاع ومقارن التايمر والتشغيل مرقمات بالتسلل A,B,C
نبدأ الآن مع مقارن الانخفاض :
رقمه بالمخطط A
المدخل العاكس منه تم تثبيت عليه جهد مرجعي مقداره 4.2v (حسب خرج الحساس عند الـ 180v) اما المدخل غير العاكس فتم توصيله بحساس الجهد.
الآن اذا كان الجهد العمومي اقل من 180 سيكون خرج الحساس اقل من 4.2 وبهذه الحالة سيكون المدخل غير العاكس جهده اقل من جهد المدخل العاكس وحينها سيكون الخرج صفر فولت.
اما اذا كان جهد الحساس اعلى من 4.2 فحينها سيكون جهد المدخل غير العاكس اعلى من جهد المدخل العاكس وحينها سيكون خرج المقارن واحد فولت وهذا يعطي دلالة على ان الجهد المنخفض قد تجاوز مرحلة الاختبار.
الآن نأتي الى مقارن الارتفاع:
رقمه على المخطط B
المدخل العاكس تم تثبيت عليه جهد الخرج من مقارن الانخفاض بواسط زنر 5.9v
اما المدخل غير العاكس فتم توصيله بالحساس.
على خرج هذا المقارن تم وضع ليد احمر يعطي دلالة على سلامة الجهد فإذا كان الجهد خارج الرنج(اقل من 180 او اعلى من 250) سيكون هذا الليد بحالة تشغيل.
اذا كان الجهد اقل من 180 سيكون خرج مقارن الانخفاص صفر فولت وبالتالي سيكون الجهد على المدخل العاكس لمقارن الارتفاع صفر فولت ايضا وبالتالي سيكون خرج مقارن الارتفاع واحد فولت وسيعمل الليد.
اما اذا كان الجهد اعلى من 250 فحينها سيكون جهد الحساس اعلى من 5.9v وبالتالي سيكون جهد المدخل غير العاكس اعلى من جهد المدخل العاكس لذلك سيكون خرج هذا المقارن واحد فولت وحينها سيعمل الليد الاحمر ايضا.
اما اذا كان جهد الحساس اعلى من 4.2v واقل من 5.9v فسيكون جهد المدخل العاكس اعلى من جهد المدخل غير العاكس لمقارن الارتفاع وحينها سيكون خرج هذا المقارن صفر فولت.
