السلام عليكم اخوتي بالله
بالمصادفة ظهرت معي حالة باستخدام مكبر العمليات لم اقرا عنها سابقا ولا اعرف اسمها
وجدت انها تحول الاشارة الجيبية الى مربعة وهو عند وضع طرف الفيدباك على الطرف الغير عاكس من المكبر
اريد شرح مبسط عنها وكيف يتم التحكم بها وحسب خبرتكم ما مقدار التشويش الصادر عن الاشارة في الخرج وهل يمكن استخدامها في تحويل اشارة الصوت الى اشارة مربعة

هذه صورة الدائرة وهي تستقبل اشارة جيبية

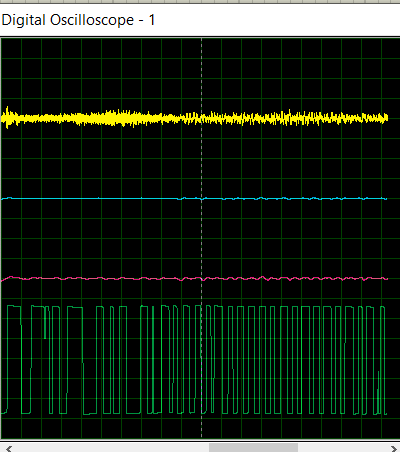

هذه صورة توضح استخدام الدائرة لاستقبال اشارة صوتية خارجة من فلاتر

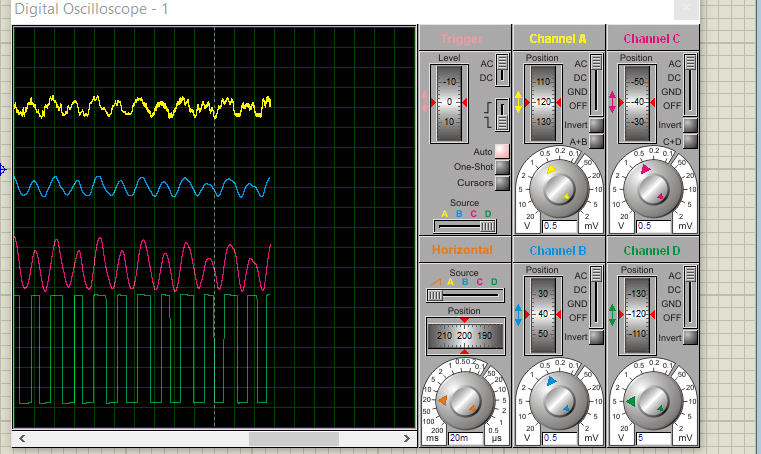

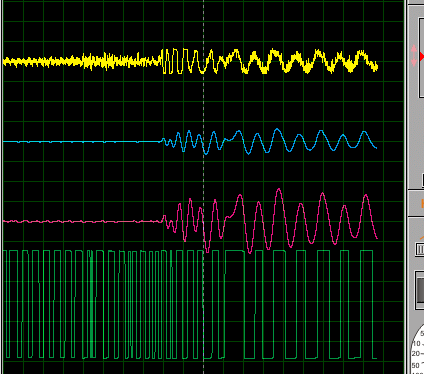

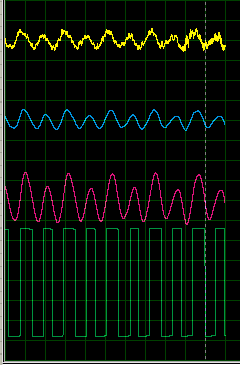

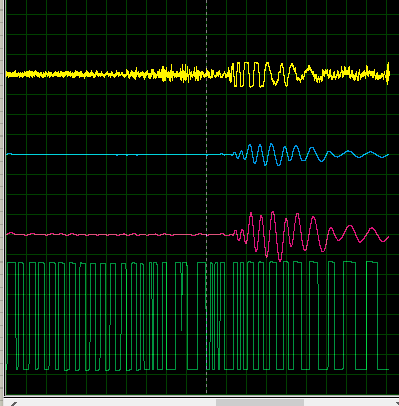

هذه عدة صور توضح استجابة الدائرة للاشارة على راسم الاشارة
ملاحظة : الاشارات بالترتيب من الاعلى للاسفل من الدخل للخرج

[مسلم11]

اخي الكريم من الطبيعي ان تخرج الاشارة مربعة كونها قادمة من التغذية العكسية او الرجعية
لحل هذه المشكلة عليك ان تخفف نسبة التضخيم او ابقاء الوضع على ماهو عليه ووضع التغذية الخلفية او العكسية على المدخل العاكس والتحكم بالربح سيفيدك ايضا
تحياتي
المدخل الغير عاكس يحث المضخم على الاشباع سريعا لذلك عليك الحذر في التعامل معه
والاشارة الصوتية ان جعلتها مربعة الشكل ستخرج مشوهة

[Bahaa599599]

اخي مسلم
يبدو انه اول صورتين لا يظهرو على الصفحة

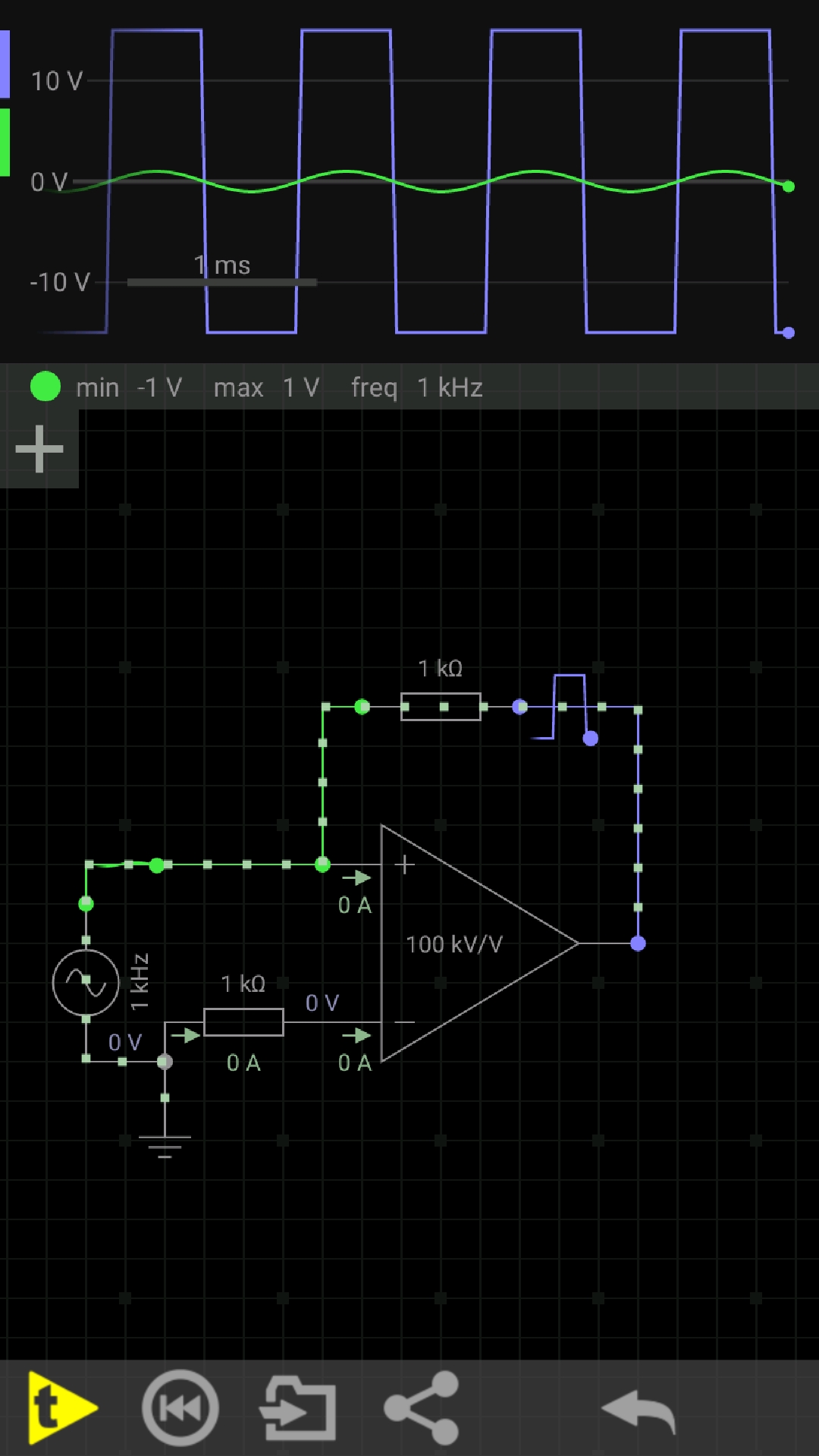

هذه صورة توضح الدائرة




الفكرة انني احتاج الى متكاملة تحول الاشارة الصوتية الى اشارة مربعة لادخالها على درايفر من نوع ir2101 او ir2104 او ir2110 لتشغيل موسفت او igbt في دائرة القدرة
فبما تنصحني اخي ؟!

[مسلم11]

ان كنت تريد تضخيم الصوت فالافضل ان تغير التصميم بحيث تبدأ به كأن الترانستورات بالخرج عادية ومن ثم ابدل الترانزستورات العادية بترانزستورات mos او igbt
اما ان كان القصد غير ذلك فاستخدم احد القادة من هذه المجموعات لان التحكم بها اسهل وتحتاج لمدخل تحكم واحد بدل من اثنين كما بعائلة ال IR
GBT/MOSFET Gate Drivers Optocouplers
https://www.onsemi.com/products/opto...s-optocouplers
تحياتي
ولا تنسى ان تجعل جهد البوابة بين ٨ و ١٨ فولت حسب تغييرات شدة الصوت
ان اضفت مجزئ جهد على المدخل العاكس بحيث تستطيع التحكم بجهد المدخل العاكس فستستطيع الوصول الى اشارة متناسبة تماما مع الدخل

[Bahaa599599]

السلام عليكم
مشكور اخي مسلم وصلت الفكرة الحمد لله
تحياتي

[مسلم11]

وعليكم السلام ورحمة الله
الحمد لله على تمام الامر
لي تساؤل صغير
كيف استطعت ان تضع الصور بالمشاركة الاولى دون ان يشار الى التعديل بالمشاركة .
تحياتي
