بحاجة لدارة انفرتر 12V DC to 12V AC

[shatilaw]

السلام عليكم ورحمة الله وبركاته
احتاج لدارة انفرتر بسيطة فقط لتحويل الجهد من 12 فولت مستمر إلى 12 فولت متناوب لتشغيل محركات صغيرة متواقتة تعمل على 12 فولت متناوب بتردد 50 هرتز
inverter 12V dc to 12v ac

أرجو المساعدة في دارة بسيطة وعملية

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة shatilaw

السلام عليكم ورحمة الله وبركاته
احتاج لدارة انفرتر بسيطة فقط لتحويل الجهد من 12 فولت مستمر إلى 12 فولت متناوب لتشغيل محركات صغيرة متواقتة تعمل على 12 فولت متناوب بتردد 50 هرتز
inverter 12V dc to 12v ac

أرجو المساعدة في دارة بسيطة وعملية

وعليكم السلام ورحمه الله

أخي الدوائر كثيرة وتعتمد علي فكرة واحدة وهي تقطيع الفولت علي ملف ثانوي المحول ..

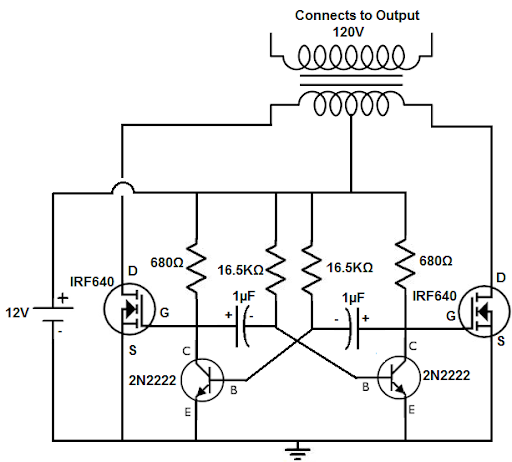

اليك واحده



استخدم محول 12 فولت ويجب التعديل علي الملف الإبتدائي ..
المحول 220 _ 12 فولت يجب تفكيك المحول وتغيير ملف 220 وتضع ملف اخر بنفس عدد لفات ملف ال 12 فولت مع مرعاة سماكه السلك لكي تحقق اعلي امبير يمكنك الحصول عليه

هذة الدائرة تحاول اخراج موجه شبه جيبيه ..

التردد يتغير بالتغير في قيم المكثفات والمقاومات


بالتوفيق
