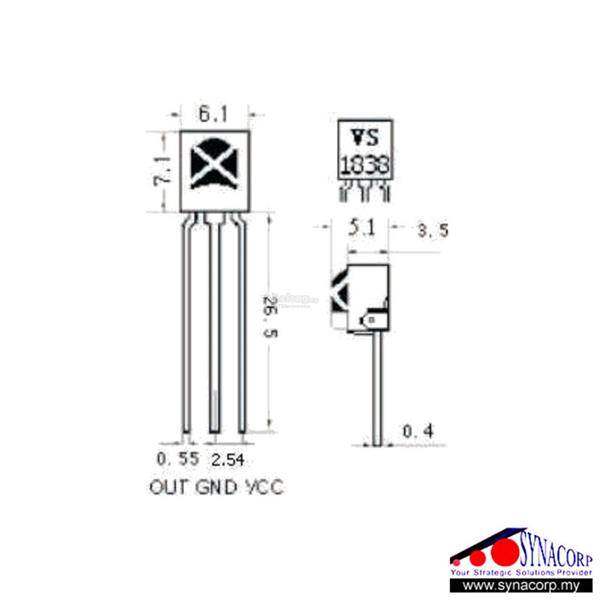

عايز مخطط ل Hx1838

[Hussein Mohammeud]

عايز مخطط ل Hx1838
توصيل الموجب والسالب وكيفية توصيل لمبة الاشاره

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة Hussein Mohammeud

عايز مخطط ل Hx1838
توصيل الموجب والسالب وكيفية توصيل لمبة الاشاره

السلام عليكم ورحمه الله

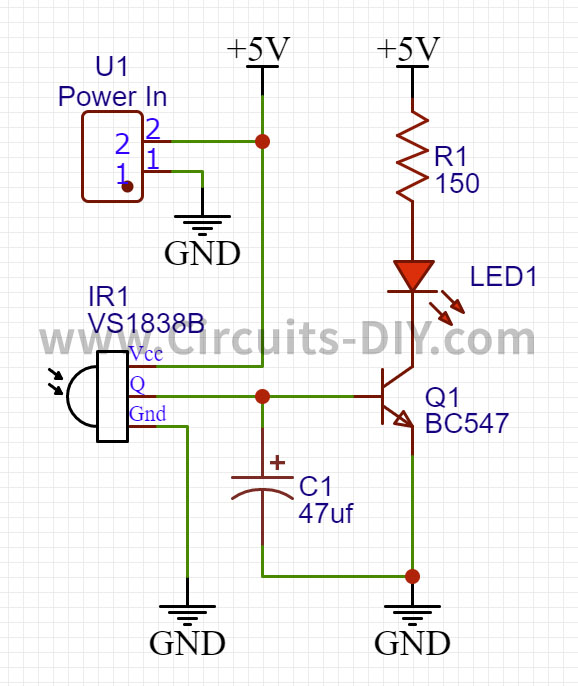

ان كنت تريد صناعه جهاز اختبار الريموت
اليك المخطط

[Hussein Mohammeud]

انا اشتريت قطعة اسمها hx1838 للتحكم بالاشياء عن بعد تتكون من ريموت لمبة اشارة منفصلة وقطعة صغيره اريد ان استخدمها في التحكم ببعض الاشياء كلعبة الاطفال
ولكن لا استطيع ان ارفق صورتها
هذه صورتها علي رابط ميديا فير
https://www.mediafire.com/file/j6l0psuigrr0hc6/Screenshot_٢٠٢١٠٥٢٣-١٧٢٩٤٤.png/file
