بديل اي سي SG5841JDZ

[طالب عام]

السلام عليكم و رحمة و بركاته
اريد بديل اي سي ( 8pin ) رقمه SG5841JDZ
لبوردة شاشة كمبيوتر lcd
وجزاكم الله خيرا

[zeid25]

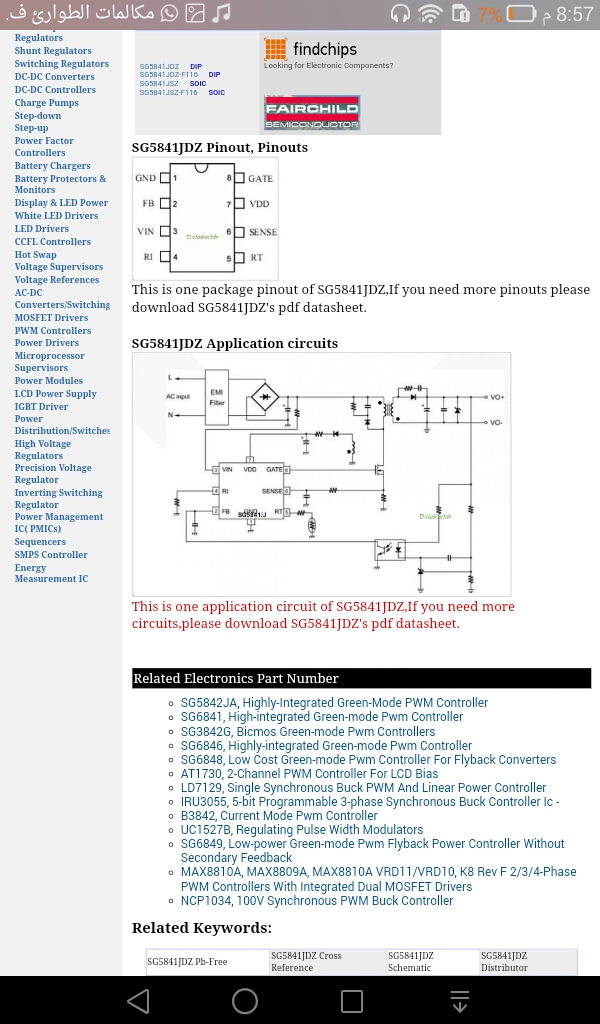

هذه المتكاملة هي Fairchild AC/DC Converters
Voltage Regulators - Switching
هذه المتكاملة تستعمل في العديد من لوحات شاشة الكمبيوتر
عليك البحث عنها في خرضة الشاشات او الكسر

[مسلم11]

UC3842.......UC3845
كلها تعمل بدل المجموعة عندك مع اجراء تعديل بسيط

[طالب عام]

المشاركة الأصلية كتبت بواسطة مسلم11

UC3842.......UC3845
كلها تعمل بدل المجموعة عندك مع اجراء تعديل بسيط

هل بلإمكان تركيب اي سي SG6841 او SG4841
هما متواجدان عندي

وشكرا اخوي المهندس مسلم 11
وجزاك الله خيرا

[طالب عام]

يااعضاء القرية ساعدوني في البديل اي سي البور
جربت sg6841 و لم يعمل.
اعطوني كل بدائل اي سي sg5841 لاني تعبت جدا
وربنا يجزيكم خيرا

[مسلم11]

السلام عليكم
المجموعة 6841 تعمل مكان القديمة علها تالفة التي ركبتها
هذه قائمة بالمجموعات

يوجد موضوع بالقرية للاستاذ اسامة مطر اسمه
مواقع بحث عن بدائل
ابحث عنه وستجد كثير من المواقع التي تعطي بدائل
شكرا للاخ zeid25 لمشاركاته الفاعلة
ربما الاخ طالب عام لم ينتبه لحاجته سرعة تلبية طلبية والله المستعان على مصاعب الحياة
تحياتي

[طالب عام]

المشاركة الأصلية كتبت بواسطة مسلم11

السلام عليكم
المجموعة 6841 تعمل مكان القديمة علها تالفة التي ركبتها
هذه قائمة بالمجموعات

يوجد موضوع بالقرية للاستاذ اسامة مطر اسمه
مواقع بحث عن بدائل
ابحث عنه وستجد كثير من المواقع التي تعطي بدائل
شكرا للاخ zeid25 لمشاركاته الفاعلة
ربما الاخ طالب عام لم ينتبه لحاجته سرعة تلبية طلبية والله المستعان على مصاعب الحياة
تحياتي

عليكم السلام ورحمة الله وبركاته
عذرا اخي zeid25 لم اركز على مشاركتك
شكرا جزيلا وربنا يعطيك الصحة و العافية.

اشتريت هذه اي سي 6841 جديده ولم تعمل حيث ركبتها في بوردة شاشة كبيوتر LCD ولم تعمل عند ضغط مفتاح البور و عند الفحص الجهود عند ارجل اي سي رقم 3 vin كان الجهد 3.2 فولت و عند رجل رقم 7 vdd كان الجهد 0.5 فولت وباقي ارجل اي سي لم اجد جهود عليها ابدا فهل الامر طبيعي
مع العلم جهد الدخل نظامي على المكثف 290 فولت .

[مسلم11]

حياك الله
قبل البدء بمتابعة العطل علينا التاكد من صحة المجموعة وذلك كما يلي
نضع مقياس الافو متر على وضعية قياس الديود ونقيس بين الطرف 7 والطرف 1 سيعطيك قيمة من 200 الى 1.225 للتاكد من عدم وجود قصر ان كانت القيمة اقل من 5 اوم فك المجموعة وافحص مكان الطرف 7 مع السالب ان كان القياس اقل من 5 اوم فهناك عنصر في حالة قصر ابحث عنه وان كان القياس على اللوحة نظامي افحص اطراف المجموعة فان كان من خمسة اومات فما دون فالمجموعة تالفة لا محال
ايضا الطرف 3 يجب ان تفعل معه ماسبق و جميع الاطراف .
لنفرض ان المجموعة سليمة
تاكد من وجود مقاومة اقلاع بين طرف التغذية للمجموعة رقم 7 و موجب مكثف التغذية هذه المقاومة ان لم تكن موجودة سابقا مع الرقم 5841 فان الرقم 6841 يحتاجها للاقلاع و قيمة هذه المقاومة من 65k .....100k اوم وباستطاعة 2 واط .
تاكد من سلامة مقاومة البوابة ذات القيمة 22 اوم وتاكد من سلامة العازل الضوئي يجب ان يخرج جهد من المجموعة قيمته من 3.3 الى 2.5 فولت فهذه المجموعة ذات تغذية عكسية سلبية اي انها ستحتاج الى استجرار جهد منها لضبط الخرج .
طبعا لا يخفى عليك التاكد من سلامة الترانزستور الموس وتاكد من سلامة الديود الموصول بين محول التغذية وطرف المجموعة رقم 7
بعد التاكد مما سبق لا تشغل الشاشة مباشرة من الجهد العمومي وانما مع لمبة سيريه للتاكد وملاحظة سير عملية الاقلاع
لمبة السيريه تعطيك مؤشرات مفيدة جدا لك فلو اقلعت الشاشة بشكل طبيعي فان المصباح او اللمبة ستضاء تدريجيا ثم تطفئ وتعمل وتطفئ وتعمل بشكل متكرر ومنتظم مما يعني ان الشاشة تعمل جيدا عندها اوصل الشاشة بالتيار العمومي هذا ان كانت اللمبة او المصباح باستطاعة 100 واط
وان اضاء المصباح بشكل تدريجي وبقي مضاء فهذا يعني ان الترانزستور سليم والمشكلة بدارة التشغيل وهي هنا المجموعة .
وان اضاء المصباح فورا فهذا يعني ان الترانزستور والديودات .... ديودات التغذية تسلم عليك عليك تبديلها .
ارجو ان لا اطيل عليك انما حاولت اختصار الوقت بجمع اغلب ما اظن يسبب ذلك العطل
تحياتي
لا تتردد بطلب المزيد
هناك حلول اخرى واقل كلفة و هدرا للوقت
