برمجة متحكمات pic بمحولة Usb-Serial


السلام عليكم و رحمة الله . بحسب تجربتي السابقة مع برمجة متحكمات البيك
على منافذ الكوم التي انعدمت فالوقت الحالي و التتي كانت توفر جهد عالي لدخول

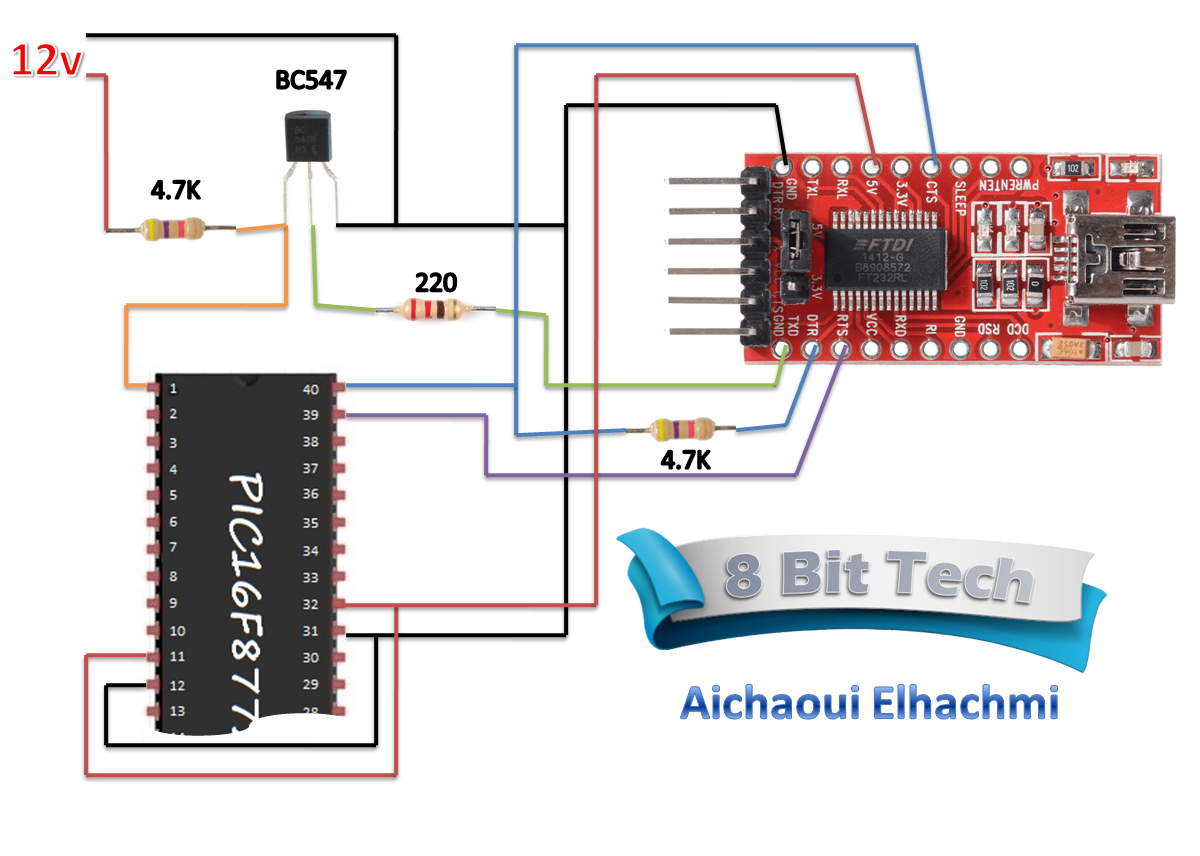

في وضع البرمجة قمت بتجربة على المحولات usb-serial و تبين انها ناجحة باستعمال جهذ عالي
خارجي و تغيير في بعض الاعدادات



و هذا شرح وافي من قناتي للبرمجة

https://youtu.be/oRq2-_7B_8U


رابط تحميل PICPgm
http://picpgm.picprojects.net/

بعض المتحكمات المدعومة : القائمة كاملة في موقع البرنامج

PIC16F:
PIC16F1454, PIC16F1455, PIC16F1459, PIC16F1503, PIC16F1507, PIC16F1508, PIC16F1509, PIC16F1512, PIC16F1513, PIC16F1516, PIC16F1517, PIC16F1518, PIC16F1519, PIC16F1526, PIC16F1527, PIC16F1574, PIC16F1575, PIC16F1578, PIC16F1579, PIC16F1613, PIC16F1614, PIC16F1615, PIC16F1618, PIC16F1619, PIC16F1703, PIC16F1704, PIC16F1705, PIC16F1707, PIC16F1708, PIC16F1709, PIC16F1782, PIC16F1783, PIC16F1784, PIC16F1786, PIC16F1787, PIC16F1788, PIC16F1789, PIC16F1823, PIC16F1824, PIC16F1825, PIC16F1826, PIC16F1827, PIC16F1828, PIC16F1829, PIC16F1847, PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937, PIC16F1938, PIC16F1939, PIC16F1946, PIC16F1947, PIC16F505, PIC16F506, PIC16F526, PIC16F54, PIC16F57, PIC16F59, PIC16F610, PIC16F616, PIC16F627, PIC16F627A, PIC16F628, PIC16F628A, PIC16F630, PIC16F631, PIC16F636, PIC16F639, PIC16F648A, PIC16F676, PIC16F677, PIC16F684, PIC16F685, PIC16F687, PIC16F688, PIC16F689, PIC16F690, PIC16F716, PIC16F72, PIC16F720, PIC16F721, PIC16F722, PIC16F722A, PIC16F723, PIC16F723A, PIC16F724, PIC16F726, PIC16F727, PIC16F73, PIC16F737, PIC16F74, PIC16F747, PIC16F76, PIC16F767, PIC16F77, PIC16F777, PIC16F818, PIC16F819, PIC16F83, PIC16F84, PIC16F84A, PIC16F87, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16F88, PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887, PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16HV610, PIC16HV616, PIC16LF1454, PIC16LF1455, PIC16LF1459, PIC16LF1503, PIC16LF1507, PIC16LF1508, PIC16LF1509, PIC16LF1512, PIC16LF1513, PIC16LF1516, PIC16LF1517, PIC16LF1518, PIC16LF1519, PIC16LF1526, PIC16LF1527, PIC16LF1574, PIC16LF1575, PIC16LF1578, PIC16LF1579, PIC16LF1613, PIC16LF1614, PIC16LF1615, PIC16LF1618, PIC16LF1619, PIC16LF1703, PIC16LF1704, PIC16LF1705, PIC16LF1707, PIC16LF1708, PIC16LF1709, PIC16LF1782, PIC16LF1783, PIC16LF1784, PIC16LF1786, PIC16LF1787, PIC16LF1788, PIC16LF1789, PIC16LF1823, PIC16LF1824, PIC16LF1825, PIC16LF1826, PIC16LF1827, PIC16LF1828, PIC16LF1829, PIC16LF1847, PIC16LF1902, PIC16LF1903, PIC16LF1904, PIC16LF1906, PIC16LF1907, PIC16LF1933, PIC16LF1934, PIC16LF1936, PIC16LF1937, PIC16LF1938, PIC16LF1939, PIC16LF1946, PIC16LF1947, PIC16LF720, PIC16LF721, PIC16LF722, PIC16LF722A, PIC16LF723, PIC16LF723A, PIC16LF724, PIC16LF726, PIC16LF727

PIC18F:
PIC18F1220, PIC18F1230, PIC18F1320, PIC18F1330, PIC18F13K22, PIC18F13K50, PIC18F14K22, PIC18F14K50, PIC18F2220, PIC18F2221, PIC18F2320, PIC18F2321, PIC18F2331, PIC18F23K20, PIC18F23K22, PIC18F2410, PIC18F242, PIC18F2420, PIC18F2423, PIC18F2431, PIC18F2450, PIC18F2455, PIC18F2458, PIC18F248, PIC18F2480, PIC18F24J10, PIC18F24J11, PIC18F24J50, PIC18F24K20, PIC18F24K22, PIC18F24K50, PIC18F2510, PIC18F2515, PIC18F252, PIC18F2520, PIC18F2523, PIC18F2525, PIC18F2550, PIC18F2553, PIC18F258, PIC18F2580, PIC18F2585, PIC18F25J10, PIC18F25J11, PIC18F25J50, PIC18F25K20, PIC18F25K22, PIC18F25K50, PIC18F25K80, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F2682, PIC18F2685, PIC18F26J11, PIC18F26J13, PIC18F26J50, PIC18F26J53, PIC18F26K20, PIC18F26K22, PIC18F26K50, PIC18F26K80, PIC18F27J13, PIC18F27J53, PIC18F4220, PIC18F4221, PIC18F4320, PIC18F4321, PIC18F4331, PIC18F43K20, PIC18F43K22, PIC18F4410, PIC18F442, PIC18F4420, PIC18F4423, PIC18F4431, PIC18F4450, PIC18F4455, PIC18F4458, PIC18F448, PIC18F4480, PIC18F44J10, PIC18F44J11, PIC18F44J50, PIC18F44K20, PIC18F44K22, PIC18F4510, PIC18F4515, PIC18F452, PIC18F4520, PIC18F4523, PIC18F4525, PIC18F4550, PIC18F4553, PIC18F458, PIC18F4580, PIC18F4585, PIC18F45J10, PIC18F45J11, PIC18F45J50, PIC18F45K20, PIC18F45K22, PIC18F45K50, PIC18F45K80, PIC18F4610, PIC18F4620, PIC18F4680, PIC18F4682, PIC18F4685, PIC18F46J11, PIC18F46J13, PIC18F46J50, PIC18F46J53, PIC18F46K20, PIC18F46K22, PIC18F46K50, PIC18F46K80, PIC18F47J13, PIC18F47J53, PIC18F6310, PIC18F6390, PIC18F6393, PIC18F63J11, PIC18F63J90, PIC18F6410, PIC18F6490, PIC18F6493, PIC18F64J11, PIC18F64J90, PIC18F6520, PIC18F6525, PIC18F6527, PIC18F6585, PIC18F65J10, PIC18F65J11, PIC18F65J15, PIC18F65J50, PIC18F65J90, PIC18F65K22, PIC18F65K80, PIC18F65K90, PIC18F6620, PIC18F6621, PIC18F6622, PIC18F6627, PIC18F6628, PIC18F6680, PIC18F66J10, PIC18F66J11, PIC18F66J15, PIC18F66J16, PIC18F66J50, PIC18F66J55, PIC18F66J60, PIC18F66J65, PIC18F66J90, PIC18F66J93, PIC18F66K22, PIC18F66K80, PIC18F66K90, PIC18F6720, PIC18F6722, PIC18F6723, PIC18F67J10, PIC18F67J11, PIC18F67J50, PIC18F67J60, PIC18F67J90, PIC18F67J93, PIC1

[ابو حيدر 1957]

شكرا Elhachmivb
:: مهندس ::
حضرتك مهندس اختصاص ربي يوفقك وتستمر في عطائك على يوتيوب والقرية وفي كل المواقع

[Elhachmivb]

اقتباس المشاركة الأصلية كتبت بواسطة ابو حيدر 1957 شكرا Elhachmivb :: مهندس :: حضرتك مهندس اختصاص ربي يوفقك وتستمر في عطائك على يوتيوب والقرية وفي كل المواقع

شكرا صديقي الغالي على الدعم ، ربي يحفظك

[mounir.rouabah]

شكرا لك اخي الكريم

[kamel14]

السلام عليكم
هذا موضوع ما شاء الله جد مفيد

[kamel14]

اقتباس المشاركة الأصلية كتبت بواسطة Elhachmivb [B]

السلام عليكم
اخي الكريم اريد منك مساعدة بسيطة لو تكرمت راسلني على الواتساب 00213774207874
اخي الكريم اردت تشغيل محرك خطوي باستعمال ال PIC16F84A وجددت البرنامج و كتبته على مايكرو سي . الطريقة فيها انك تتحكم في اتجاه دوران المحرك ب_زرين .
و تتحكم في السرعة ب زرين .

اخي لقد لاحضت انه لي 4 اقطاب فارغة ارددت اضافة محرك اخر و تشغيله في اتجاه واحد و بسرعة معينة او اضافة زرين اخرين للتحكم في السرعة .
اخي لم اعرف كيف اشغله في نفس الوقت الذي يشتغل فيه المحرك الاول و دون تغير سرعته من الازرار الاولى .

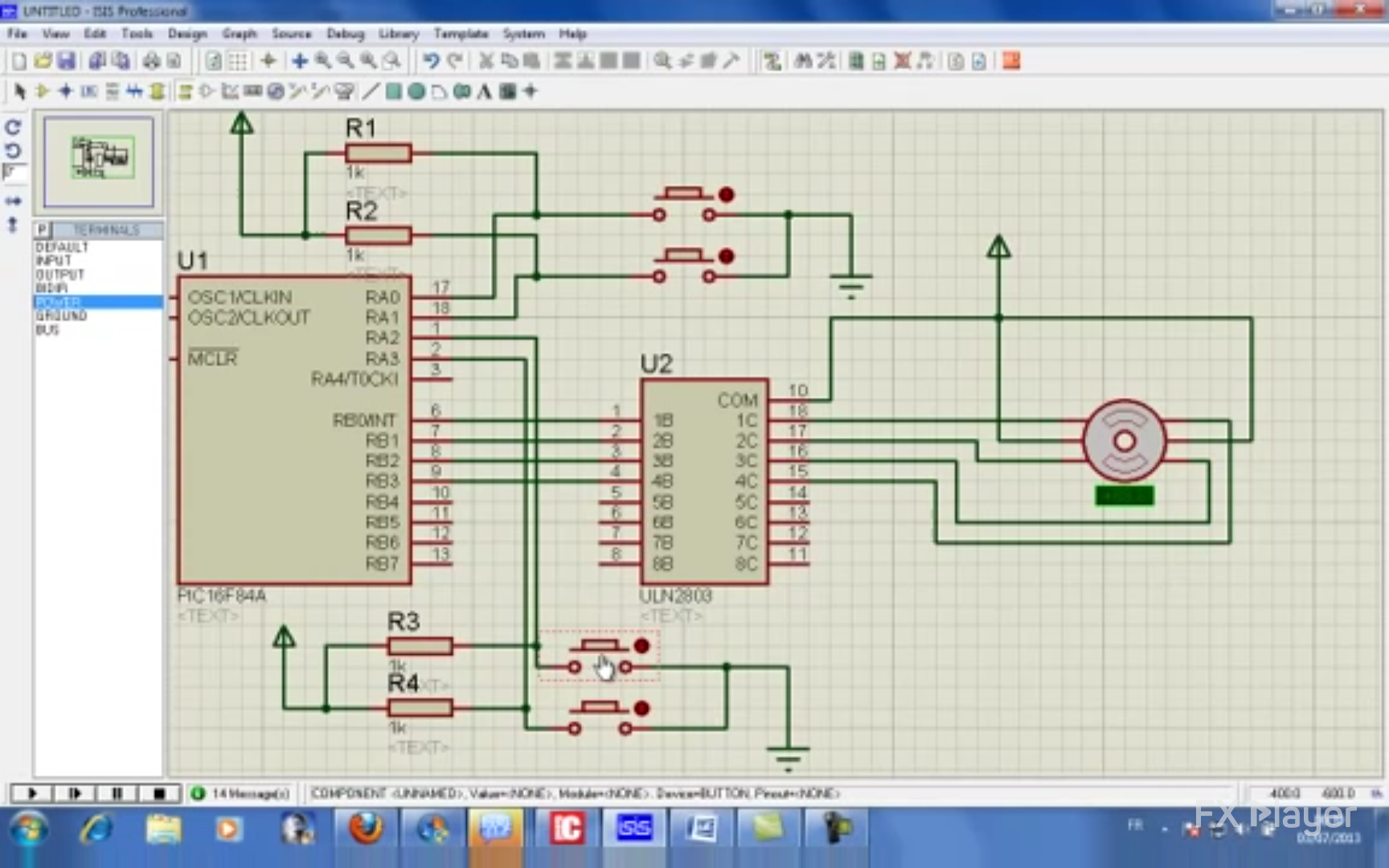

ان تكرمت اخي هذا البرنامج لي عندي مع صورة المخطط للدارة اضف لي البرنامة او اكتب لي الاضافة
و شكرا جزيلا
اخي الارجل rb4 الى rb7 اريد استغلالها .
و هذا هو الكود

.   char a,b;

     void interrupt()

  {
       if(intcon.rbif)
    {
       if(portb.b4==0) a++;
       if(portb.b5==0) a--;
       if(a==20) a=19;
       if(a==0) a=1;
    }
       intcon.rbif=0;
  }

 void v()

 {
     for(b=0;b<a;b++)

    {
     delay_ms(100);
    }
 }

 void main()

 {
     TRISA+0XFF;
     TRISB=0b11110000;
     INTCON=0B10001000;
     PORTB=0;
     a=1;
     for(;;)

   {

     while(porta.B0==0)

    {
      portb=0b00000001;v();
      portb=0b00000010;v();
      portb=0b00000100;v();
      portb=0b00001000;v();
    }

     while(porta.B1==0)

     {
       portb=0b00001000;v();
       portb=0b00000100;v();
       portb=0b00000010;v();
       portb=0b00000001;v();
     }

   }
 }
