شرح هذه الدائرة

[mohamed.k]

بسم الله الرمن الرحيم اما بعد

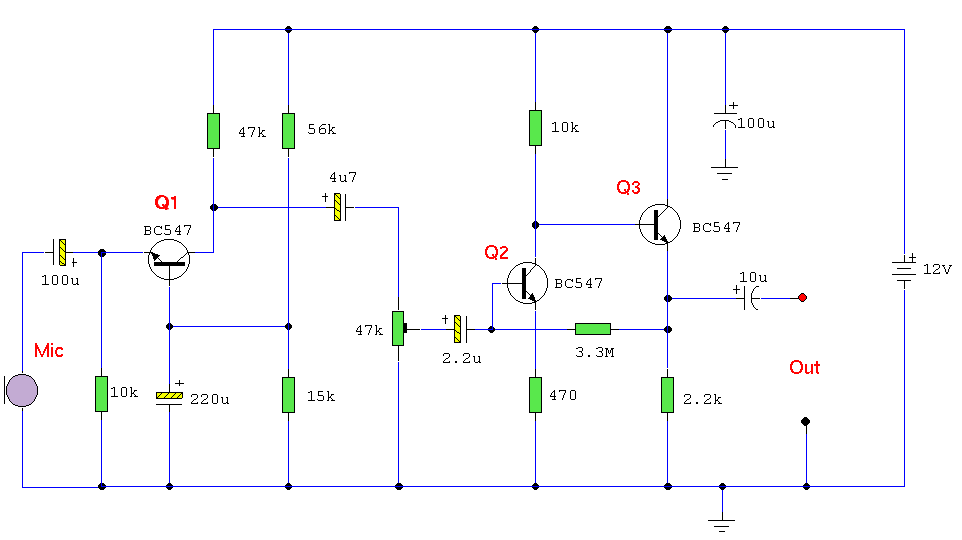

ساعدنوي بشرح هذه الدائرة لانني قمت بتجميعها اكثر من مرة لاكنها لاتعمل الدائرة هي عبارة عن مكبر ابتدائي /الدائرة مؤخوذة من احد الردود للاخ م وليد الفرا رحمه الله

[سعيد عويطة]

الدائرة سهلة جدا تاكد من ارجل الترانسستر صحيحه..او الاتجاه.ترانسستور....راجع داتاشيت يساعدك

[mohamed.k]

مشكور على الرد اما بعد الارجل صحيحة وجميع التوصيلات كلها تمام فحصتها عدة مرات و سؤال . كم من وات تخرج هذه الدائرة؟

[مسلم11]

هناك اكثر من خطأ
الميكرفون المستخدم ماهو ... سعوي ام تحريضي
دارة الخرج Q3 موصول بطريقة مجمع مشترك ولا تنفع هذه الوصلة مع تغذية عكسية موجبة عبر المقاومة 3.3M سيكون الخرج عبارة عن صوت طنين غليظ حسب المكثف 10u
هل تحب ان نعدلها سوية ام تختار اخرى ام نصمم واحدة جديدة حسب طلبك .
احتاج لمعرفة نوع الميكرفون المستخدم للمتابعة
تحياتي

[mohamed.k]

المشاركة الأصلية كتبت بواسطة مسلم11

هناك اكثر من خطأ
الميكرفون المستخدم ماهو ... سعوي ام تحريضي
دارة الخرج Q3 موصول بطريقة مجمع مشترك ولا تنفع هذه الوصلة مع تغذية عكسية موجبة عبر المقاومة 3.3M سيكون الخرج عبارة عن صوت طنين غليظ حسب المكثف 10u
حياك الله ياخ مسلم .فيما يخص نوع المكروفون فهو دينامكي
هل تحب ان نعدلها سوية ام تختار اخرى ام نصمم واحدة جديدة حسب طلبك .
احتاج لمعرفة نوع الميكرفون المستخدم للمتابعة
تحياتي

نعم نريد تعديلها /وان وجدت اخرى فلاباس
علما هذه الدائرة تركب في مدخل دائرة الصوت tda8560qوشكرا على المتابعة

[mohamed.k]

المشاركة الأصلية كتبت بواسطة مسلم11

هناك اكثر من خطأ
الميكرفون المستخدم ماهو ... سعوي ام تحريضي
دارة الخرج Q3 موصول بطريقة مجمع مشترك ولا تنفع هذه الوصلة مع تغذية عكسية موجبة عبر المقاومة 3.3M سيكون الخرج عبارة عن صوت طنين غليظ حسب المكثف 10u
هل تحب ان نعدلها سوية ام تختار اخرى ام نصمم واحدة جديدة حسب طلبك .
احتاج لمعرفة نوع الميكرفون المستخدم للمتابعة
تحياتي

السلام عليكم ورحمة الله وبركاته.

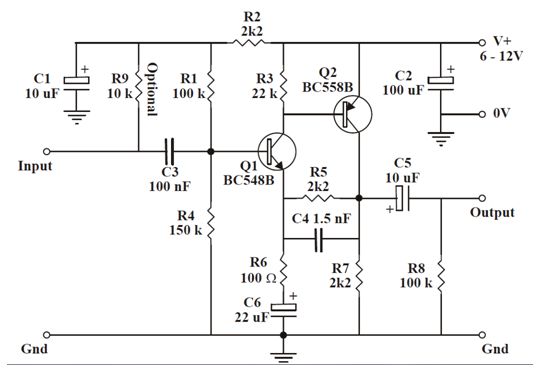

نرجو ان تكون بصحة وعافية اما بعد مارئيك في هذه الدائرة
مؤخوذة من موقع أنظمة مكبرات الصوت المرتكزة على الترانزستورات _للاخ المهندس فتح الله عبد العزيز ولي سؤال آخر /ارجو المتابعة

[مسلم11]

السلام عليكم
لا اعلم ان كان الرد الان سخيفا ام لا حاجة له بعد ثلاث سنوات .
انقطعت وقتها عن النت بسبب الاحوال التي سادت حينها .
ان كان للاخ الطالب حاجة بها نتابع بها وان لا فليتقبل اعتذاري مع قلة حيلة وقتها .

[مسلم11]

في الدارة الاخيرة الموجودة في المشاركة رقم 6 نلاحظ ان مشع او باعث الترانزستور q1 متصل عبر المقاومة r6 و c6 بسالب الدارة وهذا الاتصال يضعف الدارة بشكل كبير والافضل ان يتصل المكثف مع المقاومة تفرعيا وليس بهذا الشكل للحصول على سرعة استجابة و تمرير تيار اعلى واستقرار للترانزستور كما ان مقاومة الانحياز r3 قيمتها مرتفعة جدا فلن تحقق الغاية المرجوة منها لتحافظ على ضبط انحياز الترانزستور q2 بشكل صحيح وسيبقى بحالة عمل دون انقطاع او توقف ولن تعمل الدارة بسبب ابقاء الترانزستور q1 في حالة عمل دائم ايضا وهذا ناتج عن سوء اختيار قيم المقاومات r1-r4 هاتان المقاومتان مهمتهما تامين جهد تشغيلي للترانزستور q1 حسب الوصلة المصمم عليها وفي مكبرات الصوت دائما افضل وصلة هي وصلة الوضعية a حيث يكون جهد القاعدة ذو قيمة 0.75 فولت وبالنظر الى مجزئ الجهد التي تشكله المقاومتان المذكورتان نلاحظ انهما تجعلان الترانزستور في وضع العمل بشكل دائم وبجهد لا يسمح له بالتفاعل مع الدخل مهما كان نوعه .
الاستاذ فتح الله ذو خبرة كافية لتفادي هذه الامور ولا اعلم كيف حصل هذا .
كتعديل سريع .
الغي المقاومات r9..r8..r4
والغي المكثف c4 .
اجعل المقاومة r1 ذات قيمة من 220k.....1m .
مع وضع المقاومة r6 والمكثف c6 مع بعضهما بشكل تفرعي .
المكثف c5 اجعله 100 ميكرو .
الترانزستور q2 اسرع من q1 بكثير يفضل ان تكون الترانزستورات موحدة القطبية في هذا الوصل خاصة فهذه ليست دارة دفع جذب حتى تضع ترانزستورين بقطبية مختلفة والافضل ان تكون اما جميعها npn او pnp لتحقيق نتيجة جيدة .

هذا ما استنبطته منها سريعا
