صباح الخير
الجميع يعرف صناعة تابلوهات كهرباء المصنوعة من بارات نحاسية التي تجمع العديد من الديجونكتورات الصناعية التي يمكننا تعييرها حسب التيار الذي نريد و لكن اذا اردنا دمج مجموعة من الديجونكتورات العادية فهناك طريقتان اعرفهما و هما التالية:
1- يمكن جمع كل الديجونكتورات العادية ببعضها عبر بار تريفاز خاصة و و من ثم توصيل هذة البار ب 3 كابلات لنفترض 25 ملم حيث يتم اعادة توصيل هذة الكابلات بديجونكتور صناعي موصول على بارات النحاس الاساسية في التابلو لتفادي اي قصر ما قد يحدث في مجموعة الديجونكتورات حسب الصورة المرفقة:
https://a.top4top.io/p_2856byt180.png

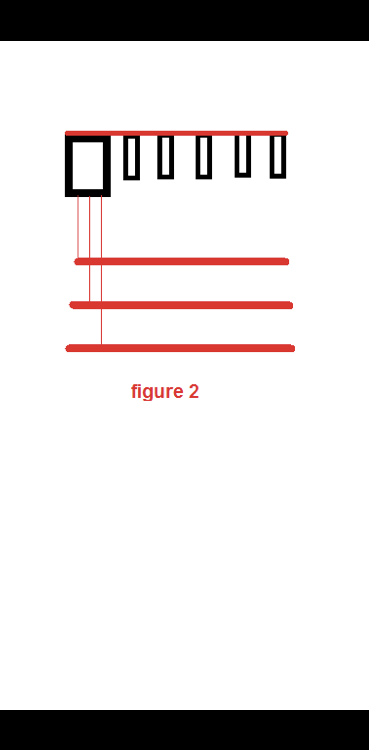

2- يمكن توصيل كل ديجونكتور من هذة المجموعة بمفرده بالبارات الاساسية بواسطة 3 كابلات حسب قيمة التيار بتاع الديجونكتور حسب الصورة التالية:
https://a.top4top.io/p_2834cblkd0.png
شكرا
توصيل داخل تابلو صناعي
