[roro1111]

مساء الخير

لقد اشتريت جهاز TES 1700 لقياس مقاومة الارض من اجل انشاء خط ارضي او ارضي للصواعق و لكن لدي سؤالين حول هذا الجهاز.

1- لاي غرض يستعمل " EARTH V" في هذا الجهاز و كيف؟

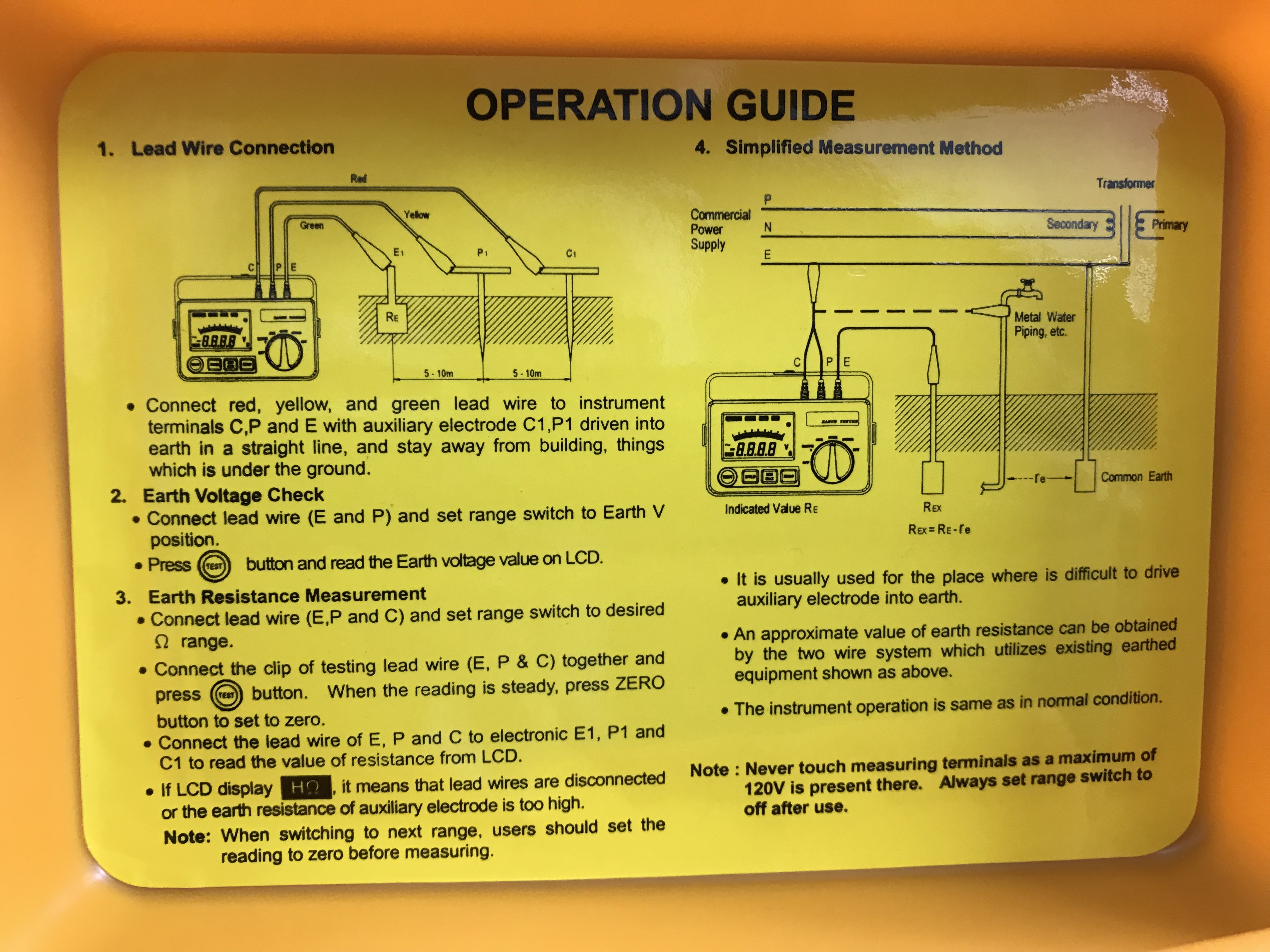

2- في الصورة المرفقة التي تحمل الرقم 4 كيف يكون توصيل الخطين Cو P ؟
هل هما موصولين سويا على نفس الخط او ماذا؟
https://b.top4top.io/p_3180jmnr00.jpeg

شكرا

[roro1111]

لدي ايضاً سؤالين اذا امكن اعزائي المهندسين

1- ماذا يعني جهد الارض و ما الغاية من معرفة قيمته و من اين يولد اذا جميع الالكترودات موجودة على نفس الارض و على مسافات لا تتخطى ال 10 او 20 متر؟

2- المعروف ان هذا الجهاز يلزمنا في وضع جميع الالكترودات في خط مستقيم و لكن في حال كان الارضي مؤلف من مثلث مكون من 3 مسامير بطول 1.5 متر متصلة فيما بعضها البعض، فهل في هذة الحالة يجب عليي فصل كل مسمار على حدا و جعله مستقيما على نفس الخط مع الالكترودين الايضافيين للجهاز من اجل قياس مقاومة الارض او ابقي المسامير الثلاثة موصولين ببعضهم البعض و اخذ مسمار واحد على نفس الخط مع الالكترودين الباقيين بتاع الجهاز و اجراء القياس او انه لديكم رأي آخر حول ذلك؟

شكراً جزيلاً

[مسلم11]

اقتباس المشاركة الأصلية كتبت بواسطة roro1111 مساء الخير لقد اشتريت جهاز TES 1700 لقياس مقاومة الارض من اجل انشاء خط ارضي او ارضي للصواعق و لكن لدي سؤالين حول هذا الجهاز. 1- لاي غرض يستعمل " EARTH V" في هذا الجهاز و كيف؟ 2- في الصورة المرفقة التي تحمل الرقم 4 كيف يكون توصيل الخطين Cو P ؟ هل هما موصولين سويا على نفس الخط او ماذا؟ https://b.top4top.io/p_3180jmnr00.jpeg شكرا

قياس جهد الارض هو ذاته قياس مقاومتها او بمعنى اصح توصيلها للتيار .
افرض مثلا ان خط كهرباء اتصل بجسم الالة لاي سبب مثل تسرب بالمحرك او احتكاك باي اجزائها مع كبل التغذية .. وكانت الالة مؤرضة فهل ستستطيع الارض امتصاص او تفريغ كامل جهد الخط ام ستمتص جزئ منه ويبقى قيمة منه هل القيمة التي ستبقى على الالة قاتلة ام سلمية .
كل تلك الاسئلة يجيبك عنها المقياس.
طريقة القياس تكون بوصل طرف الجهاز مع مصدر التغذية والطرف الاخر مع الارضي والقراءة التي تحصل عليها هي قيمة الجهد المتبقية .
الان ان وصلنا المقياس على مجال الفولت بين الارضي و التغذية في عدة مناطق وكانت النتائج كما يلي :
الاولى 220 فولت والثانية 33 فولت والثالثة 12 فولت والرابعة 0 فولت ... ماذا يعني هذا برايك

[مسلم11]

اقتباس المشاركة الأصلية كتبت بواسطة roro1111 لدي ايضاً سؤالين اذا امكن اعزائي المهندسين 1- ماذا يعني جهد الارض و ما الغاية من معرفة قيمته و من اين يولد اذا جميع الالكترودات موجودة على نفس الارض و على مسافات لا تتخطى ال 10 او 20 متر؟ // ليس جهد الارض ... انما الجهد الذي تستطيع الارض تفريغه او امتصاصه او نشره بها ذلك مصطلح الغاية منه تحديد مقاومة او قيمة امتصاص الارض للتيار والالكترودات الثلاثة لا تغني شيئا الهدف تسويقي لا اكثر . بدلا من ان تقوم على دق الكترود مرة كل قياس يسمح لك الالكترود الثالث باخذ قياسين ذات الوقت وان كنت ستدقه هنا وهناك فلا فائدة منه سوى التسويق ويمكنك التاكد بعكس الاقطاب وازالة الثالث واعادة القياس // 2- المعروف ان هذا الجهاز يلزمنا في وضع جميع الالكترودات في خط مستقيم و لكن في حال كان الارضي مؤلف من مثلث مكون من 3 مسامير بطول 1.5 متر متصلة فيما بعضها البعض، فهل في هذة الحالة يجب عليي فصل كل مسمار على حدا و جعله مستقيما على نفس الخط مع الالكترودين الايضافيين للجهاز من اجل قياس مقاومة الارض او ابقي المسامير الثلاثة موصولين ببعضهم البعض و اخذ مسمار واحد على نفس الخط مع الالكترودين الباقيين بتاع الجهاز و اجراء القياس او انه لديكم رأي آخر حول ذلك؟ // متر او مترين يعتبران نقطة واحدة وبالطبع كلما زدت عدد الالكترودات زادت الناقلية وانخفضت المقاومة . حقيقة بواسطة جهاز افومتر جيد تستطيع الاستغناء عن هذا الجهاز فانت تريد معرفة ناقلية الارض والافو يعطيك اياها .// شكراً جزيلاً

الاجابة ضمن الشرطات
اهلا. وسهلا بك

[roro1111]

اقتباس المشاركة الأصلية كتبت بواسطة مسلم11 قياس جهد الارض هو ذاته قياس مقاومتها او بمعنى اصح توصيلها للتيار . افرض مثلا ان خط كهرباء اتصل بجسم الالة لاي سبب مثل تسرب بالمحرك او احتكاك باي اجزائها مع كبل التغذية .. وكانت الالة مؤرضة فهل ستستطيع الارض امتصاص او تفريغ كامل جهد الخط ام ستمتص جزئ منه ويبقى قيمة منه هل القيمة التي ستبقى على الالة قاتلة ام سلمية . كل تلك الاسئلة يجيبك عنها المقياس. طريقة القياس تكون بوصل طرف الجهاز مع مصدر التغذية والطرف الاخر مع الارضي والقراءة التي تحصل عليها هي قيمة الجهد المتبقية . الان ان وصلنا المقياس على مجال الفولت بين الارضي و التغذية في عدة مناطق وكانت النتائج كما يلي : الاولى 220 فولت والثانية 33 فولت والثالثة 12 فولت والرابعة 0 فولت ... ماذا يعني هذا برايك

مساء الخير اخ مسلم11

1- من النحية الفولتية كلما ارتفعت قراءة الجهد كان هذا يدل على ان الخط الارضي ممتاز لان فرق الجهد كبير و اما من ناحية المقاومة كلما انخفضت قيمة المقاومة كلما كان الخط الارضي جيد.

2- لدي سؤال عن هذا الجهاز و هو انه يعلمنا قياس مقاومة الارض في حال كان خط الارض عبارة عن مسمار واحد مغروز في الارض بحيث نقوم بغرز مسمارين اضافيين جاؤا مع هذا الجهاز على خط مستقيم بحيث تفصل بينهم مسافة على تقل عن 5 امتار و لكن سؤالي هو كيف يمكن قياس خط الارضي في حال كان هذا الخط مكون من 3 مسامير مغروزة على شكل مثلث؟

شكرا

[مسلم11]

حياك الله وبارك بك
الامر سيان سواء كانت المسامير على خط مستقيم ام مثلث ... الهدف ان تبعد المسامير عن بعضها للحصول على افضل بقعة من الارض من ناحية توصيلها للتيار .
لم يحدد لك اتجاه الخط الذي ستدق المسامير عليه فانت مخير في هذا ... صح.
والمثلث وضع للحصول على نقطة واحدة ذات توصيل عالي وتتحمل قوة الصاعقة و هذا الشكل في التوصيل ( المثلثي ) يوضع في الاماكن المتوقعة الصواعق وليس في جميع الاماكن ...
تحياتي

[مسلم11]

لمعرفة مدى توصيل الارض للتيار في مكان لا يوجد به مصدر للتغذية هناك طريقتين
ان تحض مصدر تغذية ذو جهد 3~5 فولت متناوب ووصل خط البارد او النتر في التغذية الى احد المسامير وتوصل مقاومة قيمتها 1 كيلو اوم مع خط الحامي او الفاز و طرف المقاومة الثاني مع المسمارين الاخرين وقياس فارق الجهد على طرفيها .
الطريقة الثانية ان تحضر مصدر تغذية ذات جهد عالي 3000~1000 فولت وتقريب خط الفاز من المسامير و ملاحظة الشرار
طريقة قديمة لكنها ناجحة مع مراعاة شروط السلامة.
هذا حسب ما اعلم
هناك مدارس تعتمد على السعة في قياس الرطوبة وهناك مدارس تعتمد على القرب من مصادر المياه ..نبع او نهر ... الكثير من الطرق لتنفيذ ماص صواعق جيد او مفرغ صاعقة.
تحياتي
