سؤال عن مشفر 7 segment

[gh-b]

السلام عليكم
بالنسبة لدارة مشفر bcd to 7 segment decoder
هي دارة بسيطة وسهلة لكن عندي مشكلة صغيرة وهي انو بدي اوصل المشفر على زر رولر بحيث مع كل نقلة ينتقل الرقم
لكن المشكلة عم تكون بالارقام الي يفترض اربط فيها دخلين من مداخل المشفر الاربعة على الرولر
مثلا النقلة الاولى من الرولر للرقم ١ مربوط عليها دخل واحد
النقلة التانية ٢ نفس الكلام
عند النقلة ٣ لازم اربط دخلين لاحصل عالرقم ٣ ولما اربطهن عم يختلطو كل الارقام والنقلة الاولى عم تعطي ٣ والتانية والتالتة كلن يعطو ٣
وهيك ديما نفس المشكلة لما يكون بدي اربط دخلين من مداخل المشفر على نقلة من النقلات
كل النقلات عم يعطو الرقم نفسه
مع ان باستعمال dip switch بيطلع كل رقم بشكل صحيح وبدون مشاكل
شو السبب وشو الحل لو سمحتو
مابدي استعمل عداد لان الارقام قليلة فقط ٥ ارقام

[مسلم11]

وعليكم السلام ورحمة الله
هناك حل اخر
استخدم المجموعة uc4017 او uc4024 مع المشفر
ووصل ديودات مع ليدات التي تشكل الرقم 1 الى مخرج المجموعة 1 ثم اوصل مخارج الرقم 2 عبر ديودات الى المخرج 2 من المجموعة 4017
ثم مخارج الارقام 3 و 4 و5 الى مخارج المجموعة عبر ديودات وتحل مشكلتك ان شاء الله
ان لم تتضح الفكرة ارسمها لك

[gh-b]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله
هناك حل اخر
استخدم المجموعة uc4017 او uc4024 مع المشفر
ووصل ديودات مع ليدات التي تشكل الرقم 1 الى مخرج المجموعة 1 ثم اوصل مخارج الرقم 2 عبر ديودات الى المخرج 2 من المجموعة 4017
ثم مخارج الارقام 3 و 4 و5 الى مخارج المجموعة عبر ديودات وتحل مشكلتك ان شاء الله
ان لم تتضح الفكرة ارسمها لك

اتمنى لو ترسمها اخ مسلم وشكرا كثيرا لك

[مسلم11]

تكرم عيناك

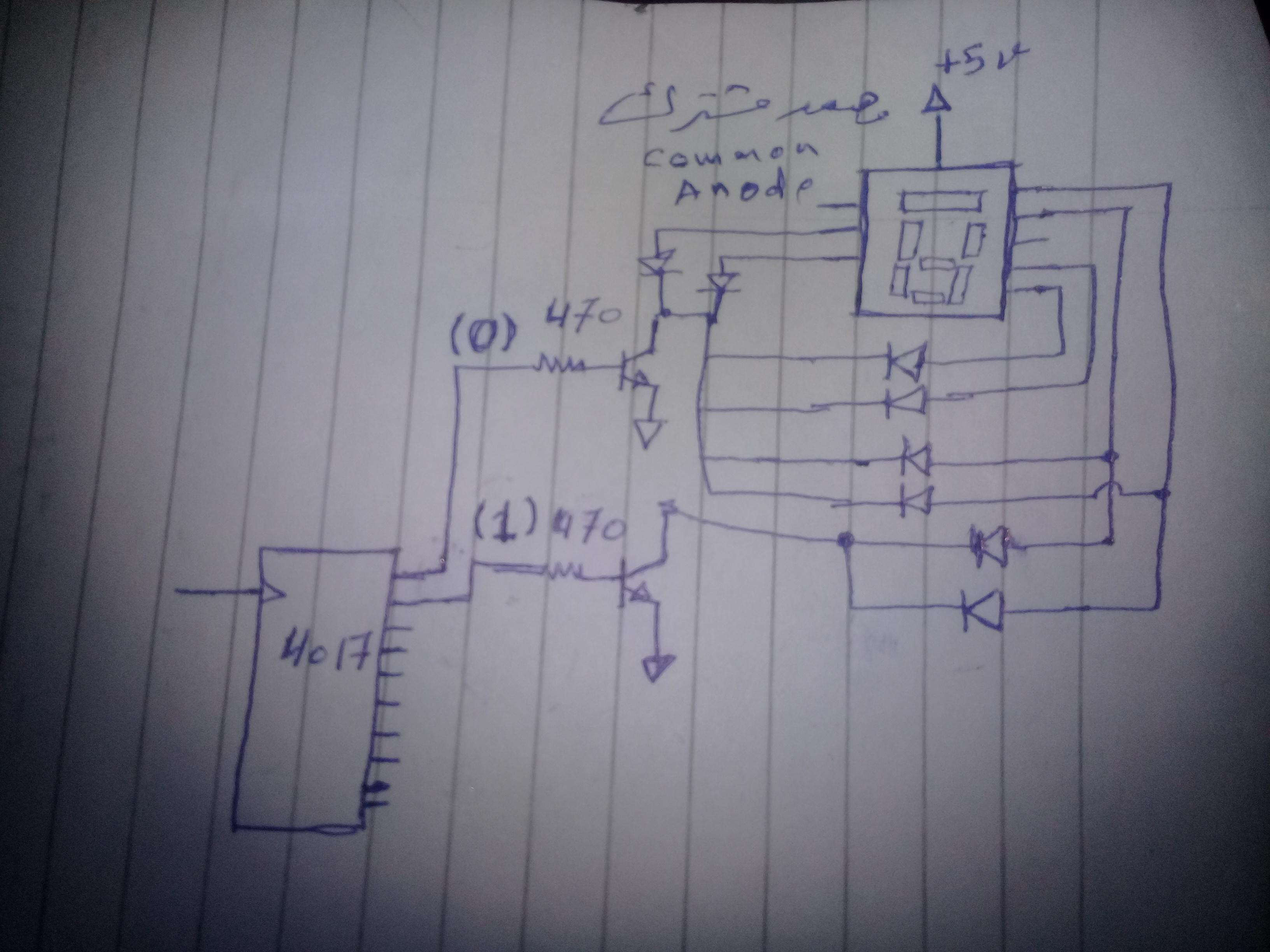

مخارج 4017 عددهم عشرة استخدم المخرج الاول للرقم صفر والمخرج الثاني للرقم 1 وهكذا حسب ما تريد من مخارج
يجب ان تكون شاشة الاظهار ذات مصعد مشترك anode common
والترانزستورات تتحمل التيار العالي
انظر في شاشة الاظهار اين اطراف الليدات المكونة للرقم صفر واجمعها عبر ديودات الى ترانزستور الموصول مع المخرج الاول و اجمع الليدات المكونة للرقم واحد عبر ديودات الى مجمع الترانزستور الموصول مع المخرج الثاني وهكذا
