[fayroumf]

احبائي الكرام

انا كهربائي وهاوي الكترونيات و هاذه اول مره اشارك في منتداي الذي هو منتداكم.

عندي غنم بالصحرا ولا يوجد كهرباء و لحل هذه المشكله اشتريت اربعة الواح خلايا شمسيه كل لوح ينتح 18 فولت و 3.5 امبير و وصلتها للبطريات بالتوازي.المشكله هي ان البطاريات تنهك من كثر الشحن. يعني يجب انه يكون هناك جهاز يتحكم بالشحن. انا بحثت في الانترنت و وجدت بعض الدوائر و لاكني لم اتمكن من الحصول على القطع المطلوبه. هل هناك دائره الكترونيه سهله تقوم في التحكم و شحن البطريات عن طريق الطاقه الشمسيه؟
ولكم مني جزيل الشكر

fayroumf

[فهد المنصور]

السلام عليكم ..

توجد أكثر من طريقة لحماية البطاريات من تجاوز حد شحن البطاريات ..

أبسطها .. وبناء على أمكانياتك ..

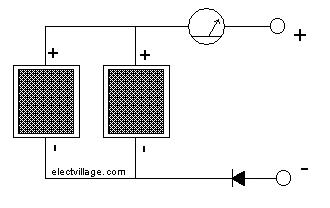

تستطيع أضافة مقياس أميتر على التوالي مع البطاريات .. اذا أعطى المؤشر قيمة صغيرة قريبة الى الصفر هذا يعنى ان البطاريات تم شحنها ويجب فصلها الخلية الشمسية عنها ..

[align=center][/align]

الاميتر يمكن الحصول عليه من أي مكان .. او حتى استخدام أي مؤشر واضافة أي مقاومة او سلك طويل على طرفية .. فهو لا يتطلب منه الدقه في القرأه ..

الدايود .. عنصر أختياري في الدائرة وذالك لحماية الخلية ضد عكس القطبية ..

توجد هناك طرق أخرى ..

منها باستخدام ترانزيستور واحد أو أكثر لقياس التيار المسحوب من الخلية الشمسية ومن ثم قطع الاتصال في حال كان التيار المسحوب قليل ..


:can:

[fayroumf]

اشكرك اخوي فهد على حسن ضيافتك وقيامك بالواجب. بس انا ياسيدي الفاظل ابي دائره تقوم بالشحن و التحكم. يعني اوتوماتك وقادره على ان تعطي 10 امبير او اكثر. وش رايك في كتاوت السياره النوع الاكتروني هل ممكن يحل المشكله؟

لك حبي وتقديري

fayroumf

[tshatat]

اخي العزيز
يجب ان يكون لديك منظمات الشحن Voltqge regulqtor و جهاز inverter لعكس التيار وتضخينه من 12 V الى 220 V و يلزمك كذلك موحد الإتجاه (دايود) و طبعا بطريات فيصبح عندك تيار 220 فولط

[Blu Ray]

الموضوع جداً سهل يا أخ fayroumf

حط مقاومة صغيرة حاجة حقت 10 أوم أو على حسب التيار الذي تحتاجه البطاريات ثم ضع بشكل موازي للبطارية
مقارن جهد (Comparator) وعلى حسب حاجتك حدد مستوى التيار الي تبغى بعده يتقفل الشحن ثم أوصل المقارن بما يسمى (Relay Circuit) أو حتى (Power Transistor) بحيث يقفل الدائرة حقت الخلايا ويفتحها


إذا كنت منت فاهم علي، إتصل على 0561493602 وأنا أشوفلك على حسب معطياتك الدائرة المناسبة..


وعلى فكرة يا أخ فهد الدائرة يلي حاطتها مقلوب الديود فيها ولك كلمل احترامي وتقديري...
