افادة مهمة

[metalljack]

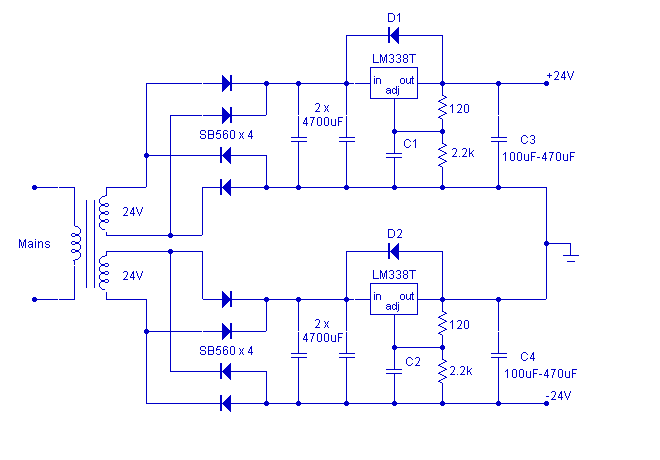

منذ زمن وأنا أفكر ما حاجتنا لدوائرة بور كهذه تخرج
؟v + و ؟v -
ما أريد معرفته ماذا تفيدنا -12v الفولت السالب ما عمله بالدائرة الالكترونية

[abouomar]

السلام عليكم
تتطلب بعض الدارات تغذية مزدوجة موجب سالب و0 فولت
مثال :
مضخم إشارة يتطلب الدفع والجذب عند التضخيم بحيث يصل التيار إلى السماعة موجبا وسالبا حسب الإشارة مقارنة بالأرضي الذي هو صفر :0 ويكون المضخم في هذه الحالة ذو كفائة عالية

مثال : مضخم إشارة عملي OP 741

ثم إن الأجهزة الرقمية بعضها يستعمل التغذية المزدوجة +5 -5 +12 -12

[metalljack]

شكرا لك أبو عمر الغالي معلومة جديدة علي ورائعة
ان ما لفت انتباهي هو النقل التسلسلي في rs232
اللذي أحدث نقلة نوعية بالنقل وهو يستخدم -12 للحالة 1
و+12 للحالة 0 مما أعطاه موثوقية كبيرة لكن ما لم أفهمه هو كيف يفهم -12 على أنها 1 منطقي والعكس مع +12
وأعود لأشكرك فدروسك الموجودة بالقرية فعلا جميلة وسهلة الفهم

ملاحظة : هل يمكن استخدام الجهد السالب على أنه أرضي؟

[محمود-12]

شكرا أخي ابو عمر على هذه الافادة القيمة

[abouomar]

السلام عليكم
ما يبدو محيرا عملية التمييز لكن التمييز بين الموجب والسالب لولا تواجد المراحل المتكاملة الداخلية للدارة المتكاملة MAX 232 وهنا تتم عملية التمييز بحكم توفر الجهدين المتقابلين
الصورة تشرح الباقي

[زكي شاكر]

المشاركة الأصلية كتبت بواسطة metalljack

ملاحظة : هل يمكن استخدام الجهد السالب على أنه أرضي؟

نعم.. فيصبح عندك دائرة تغذية 48v+ لها قطبان هما:
القطب 0 فولت (الارضي الجديد) هو الجهد السالب-24 فولت السابق
و القطب الموجب +48 فولت وهو الموجب السابق+24 فولت .

[metalljack]

فعلا تجاوبك رائع وأنت رائع والمنتدى رائع ...........ووووو
أخي وأستاذي زكي أستخدم منذ زمن rs232 والآن حتى فهمت عملها وبالنسبة للتأريض على السالب فهي معلومة جيدة ومهمة جدا منك لأن كل الموديمات وأجهزة نقل الداتا البعيدة المدى تستخدم القطبية السالبة والأن جعلتني أفهمها لدرجة أن أتجرأ على التجربة
شكرا لك............

[زكي شاكر]

أخي ميتالجاك
قبل اجراء التجربة ربما الافضل عرض رسم الدارة التي تنوي انجازها، حتى تتم مناقشتها قبل تجريبها.
لكن هذه اخي مجرد وجهة نطر ..
تحياتي
