استعمال العدادات كمؤقتات

[زكي شاكر]

السلام عليكم
قد يكون المطلوب مثلا ، الحصول على نبضة (بجهد 12 فولت مثلا) مرة بعد مرور كل فترة من الزمن ( 10 ثواني او ساعة او 5 ساعات او24 ساعة أو أكثر ..)
لتحقيق هذا الهدف هناك عدة خيارات من بينها استعمال العدادات ( 4017، 4518، 4520،4040،4020،4060...).
1/ مثال بسيط :
مؤقت مكون من هزاز NE555 يولد نبضات متتاليةو موصول خرجه بالمدخل clock للمتكاملة 4017 (عداد له 10 مخارج متسلسلة تتنقل تباعا بحيث يضاء الليد الاول تم يطفأ ويضاء الذي بعده ثم يطفأ .. الى الاخير ثم دورة جديدة..) .

يعد العداد نبضات الهزاز المتتالبة عبر الزمن، فتتراكم أزمنة تلك النبضات على مخارج العداد تباعا مع مرور الوقت .. ومع كل نبضة من الهزاز يتنقل الجهد من مخرج إلى مخرج (أو عدة مخارج إذا كان خروج العداد على شكل ثنائي binaire"") إلى أن يصل إلى المخرج الذي نريد ..
وفي تلك اللحظة يكون الوقت الذي ننتظره قد انقضى، وذلك منذ أن بدأ الهزاز في توليد أول نبضة إلى أن أكمل العداد العد (أو وصل إلى المخرج الذي يعنينا ).
لنفرض مثلا أن الهزاز يولد نبضات متتالبة زمن كل واحدة منها ثانية واحدة .. فبمجرد تشغيل الدارة يبدأ 4017 عد نبضات 555 بحيث سنجد الجهد 9 فولت قد وصل إلى آخر مخرج منه Q9 بعد مضي 10 ثواني ..1s x10
العداد راكم إذن 10 ثواني في كل دورة ..
2/ لنفرض أن الزمن الذي نريده أطول .. هنا البحث يتجه إلى عدادات تعد أكثر :
4518 به عدادان متشابهان Aو B وكل واحد يعد 10 مرات. إذا وصلنا المخرج الأخير لأحد العدادين ، بالمدخل enable للعداد الثاني ، نحصل على عداد يعد 100 نبضة . أي تأخير أول نبضة للمذبذب (T0) مدة من الزمن T1 تساوي 100 مرة زمن النبضة T0 (هناك ترتيبات إضافية سيأتي الوقت لذكرها..).
بما أن كل منA و B في 4518 يعدان من 0 إلى 9 يسمى 4518 بعداد ثنائي مرمز عشريا "BCD".
- ثنائي binaire معناه أن الأعداد تظهر على شكل أرقام نظام العد الثنائي
0000=0
0001=1
0010=2
0011=3
....
1001=9
2- مرمز عشريا أي انه يكمل دورة عشرية من 0 (0000) الى 9 (1001) ، تم يعود الى 0000 بدل 0010 (10 ) بخلاف 4520
معلوم ان نظام العد الثنائي لا يتخذ، لتكوين رقم ما، سوى رمزين اثنين هما 0 او 1 .. بخلاف نظام العد العشري الغني ب 10 رموز (3،2،1،0،...،9)
معلوم أيضا ان مخرج العداد الذي به جهد (V+) يرمز له ب 1 و المخرج الذي ليس به جهد (0 فولت او اكثر قليلا ) يرمز له ب 0 . ولهما اسمان معروفان:
1 منطقي او الحالة 1 (الحالة المنطقية 1).
0 منطقي او الحالة 0 (الخالة المنطقية 0).

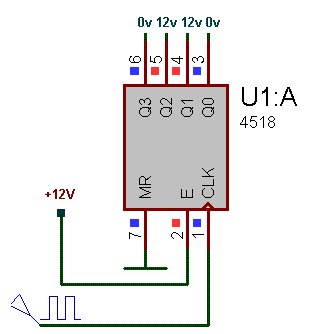

الرسم التالي ، لقطة لعداد لحظة تسجيله للعدد 0110 ثنائي اي 6 عشري:
النقط الزرقاء تعني 0 والحمراء تعني 1


4520، يشبه 4518 لكن بإمكانه العد من 0000 الى 1111
(0 الى 15 عشري) .

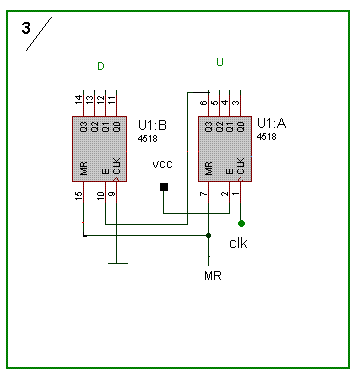

*الطريقة الصحيحة لتوصيل العدادين الداخليينAو B للمتكاملة 4518، مع بعضهما، لتكوين عداد وحيد لكن بقدرة عد اكبر:

نفس الطريقة بالنسبة ل 4520 مع اختلاف في طريقة العد.

*طريقة الإظهار بالنظام الثنائي ضرورية .. فلا يمكن تصور عداد يعد من 00 الى 99 وبه مخرج لكل نبضة من النبضات المائة التي سيراكمها..
تخيل المتكاملة4017 ب 100 مخرج + مداخل الطاقة والتفعيل والتصفير ..

*مؤقت 555+ 4017 مؤقت بسيط طبعا لكنه يشكل مدخلا هاما، لحساب الوقت المنقضي لعدادات من الوزن الثقيل مثل 4040 او4020 او4060 ، موضوع مشاركة قادمة ان شاء الله ..

أرجو من الله التوفيق ..

[م/محمود حمدى]

مشرو ع هايل وسريع او سهل التنفيذ
سلمت يداك مهندسنا القدير الزكى زكى شاكر
ويمكن ادخال مخارج اللدات من 1 الى 10 لبوابات
ترياكات
ليكون لايت سيستم متحكم فى سرعة او زمن الاضائه
شكرا مرة اخرى وللامام دائما
وكل عام وانتم بخير

[mohamedse]

معلومات روعة فى الجمال و أفكار بسيطة

فعلا فية أى سيهات أستخدمتها كثيرة غير الغرض ألى أتعملت من أجلة

و أنا عندى أقتراح ان يكون فى موضوع كل واحد يضع فية أى سى و يشرح
كيفية عملها و عمل كل سن منها و بكدة يكون عندنا مجموعة من الأى سيهات
و الشرح بتعها

و حقا مشكور على هذا المجهود

[زكي شاكر]

شكرا مشرفنا الغالي م/محمود حمدي على اهتمامك بالموضوع
وعلى كلماتك الطيبة.. بارك الله فيك أخي.
-----------------------------

متابعة للموضوع:

العداد 4040 يمكنه ان يعد النبضات التي تصله عبر منفذه clock من 0 الى 11^ 2 (= 2048)
نضع العداد 4040 بدل 4017 في الدارة السابقة ونجعل قيمة نبضة الهزاز 555 ..تساوي :
T0 = 10,546875
T0 بالثواني

نحصل على التوقيتات التالية حسب كل مخرج. في الخانة الوسطى العدد الذي يضرب في T0 للحصول على الوقت (بالثواني) الذي سننتظر قبل ظهور النبضة على المخرج المقابل له في الجدول.

امام كل مخرج تم وضع الزمن الذي سيمضي قبل ظهور الجهدV+ عليه.
مثال : المخرج Q6 سيبقى به 0 فولت إلى أن يمر الوقت المسجل أمامه وهو 675 ثانية أي ما يعادل 11 دقيقة.
و 15 ثانية عندها سيظهر عليه الجهد V+ ويبقى كذلك الى ان تمر 675 ثانية أخرى .. فيصير 0، ويتحول المخرج الذي يليه من 0 إلى V+ زمنا يساوي 1350 ثانية .
وكل مخرج وصل اليه التيار، يبدأ في التحول من 0 فولت الى V+ حسب إيقاعه الخاص
لا حظ ان لو كان العداد 4040 يتوفر على مخرجين آخرين Q12و Q13، لحصلنا على نبضة بجهد V+
وذلك بعد مرور 86400 ثانية .. لا حظ ان 86400 ثانية ببساطة تعادل 24 ساعة..
اذ ان كل مخرج يساوي الذي قبله x2
Q11 = 2Q10
Q12 = 2xQ11= 2x2048 =4096
Q13 = 2xQ12= 2x4096=8192
4020 له Q13 و 4060 ايضا..
تطبيق:
نريد مؤقت يعطينا نبضة كل 24 ساعة
في الدارة نستبدل 4040 ب 4020 ليصبح عندنا عداد بقدرات اكبر.
نعرف ان 24 ساعة = 86400 ثانية
نبحث عن قيمة النبضة الأصلية للمذبذب 555
من اجل ذلك نقسم عدد الثواني على العدد الذي يوفره المخرج الذي نريد ان تظهر النبضة عليه في 4020.. ليكن الأخير وهو Q13
نعرف انه يساوي 213 = 8192
T0 = 86400s/8192
T0 = 10,546875s

ملاحظة بسيطة 4060 به مذبذب داخلي .. لا نحتاج معه ل 555.
في المقابل مذبذب 4060 لا يقبل الا المكثفات عديمة القطبية (non polarisé) و R المقاومة لا تفوق، 1M ..
قانون مذبذب 4060 هو :
T0 = 2,3RC
سنحتاج اذن لمكثف عديم القطبية .. الحساب سيبين انه كبير جدا وقد لا يوجد.
هذه مشكلة..
الحل في إضافة عداد آخر لتصبح عندنا Q14او Q15 أو أكثر .. 4518 مثلا او 4013 او 4017 ...
كما تم فعله هنا:
http://www.qariya.com/vb/showthread.php?t=33404
http://www.qariya.com/vb/showthread.php?t=33691

حينها ستصبح قيمة المكثف المطلوبة صغيرة والمقاومة كذلك، وتنتهي المشكلة..

تحياتي..

[hany_national]

راع مهندس ذكى شاكر مشرفنا الهمام ..

لايت سيستم . او دسكو لايت

ملاحظة بسيطة 4060 به مذبذب داخلي .. لا نحتاج معه ل 555.
في المقابل مذبذب 4060 لا يقبل الا المكثفات عديمة القطبية (non polarisé) و R المقاومة لا تفوق، 1M ..
قانون مذبذب 4060 هو :

كيف سيعمل بدون 555 ..؟

اخى ذكى شاكر ..

[زكي شاكر]

المشاركة الأصلية كتبت بواسطة hany_national

كيف سيعمل بدون 555 ..؟

شكرا مشرفنا الغالي على اهتمامك بالموضوع..
4060 بداخله مذبذب لتوليد نبضات خاص به . وهذا هو الفرق المهم بينه وبين 4020.
ويكفي اضافة العناصر الخارجية الضرورية وهي:
مقاومة Rtc ومكثف عديم القطبية Ctc ومقاومة اخرى Rs.
مع اختيار Rs=2Rtc او اكبر قليلا..
قانون المذبذب الداخلي هو:
T0 = 2,3 x Rtc x Ctc
المقاومة بالميغااوم والمكثف بالميكروفراد

ولتسهيل عملية تغيير وثيرة التردد نعوض المقاومة Rtc بمقاومة تابتة + مقاومة متغيرة،كما في الرسم:

Rtc = RV1+R5
C=C1
Rs = R4

تحياتي

[5282]

بسم الله الرحمن الرحيم
شرح فى غاية الروعة يا استاذ ذكى شاكر ولكن ياريت كمان فى مشاركة مستقلة نتكلم ولو قليلا عن الانالوج لاننا نملك عنة معلومات ضعيفة واقصد بالانالوج هى دوائر تكبير الصوت التى تعتمد على الترانزستور ومش لازم بالحسابات (علشان المجهود والتعب) وانما لماذا وضع هذا هكذا وفائدة فقط لأن ذلك سيفتح اذهاننا كثيراا وشكرا

[ah-22]

السلام عليكم
مشروع جميل وشرح اجمل
وشكرا
