تحكم فى 10 أجهزة منزلية بزرين فقط

[mohamedse]

بسم الله الرحمن الرحيم
الدائرة دى دائرة مشروع للتحكم بعشرة أجهزة عن طريق زرين فقط الزر الأول لأاختيار الجهاز المراد و الزر الثانى لعمل فتح أو غلق للجهاز المختار و أنا لم أضعها فى قسم المشاريع لأننا سوف نقوم بشرح مفصل للدائرة و الأى سى الموجودة بها لذلك فهى تعتبر أكثر أهمية للمبتدئين و الدائرة دى ليست منقولة من أى منتدى ولا موقع بل هى من فكرى و لمعرفة كيف تعمل الدائرة التى تعتمد على الأى سى 4017 يجب أولا معرفة كيف تعمل هذة الأى سى و ما فائدة كل سن بها

بسم الله نبدأ

التغذية
الأى سى 4017 بها 16 سن السن رقم 16 (+) و 8 (-) للتغذية و التغذية من 3 ألى 15 فولت يعنى أقل جهد تعمل بة الأى سى هو 3 فولت و أعلى جهد تتحملة الأى سى هو 15 فولت
__________________________________________________ _____
المخارج

هناك 10 مخارج للأى سى متتالية يعنى بتعد من 0 الى 9 بتطبيق نبضة ينتقل الجهد من مخرج للمخرج الذى يلية وهكذا و ترتيب المخارج كما بالرسم
__________________________________________________ _____
النبضات
السن رقم 14 هو سن نبضات الساعة يعنى لو طبقنا نبضة علية ينتقل جهد المخرج للمخرج الذى يلية وهكذا

__________________________________________________ _____
سن أعادة التشغيل
السن رقم 15 هو السن لأعادة تشغيل من البداية والنبضةللسن موجبة لكى تعمل

__________________________________________________ _____
سن تفعيل المدخل
هذا السن رقم 13 يتم تطبيق علية جهد سالب لكى تقرأ الأى سى النبضات من السن رقم 14 كما ذكرنا و لو طبقنا علية جهد موجب الأى سى لن تقرأ النبضات و هذا السن هو محور فكرة الدائرة

__________________________________________________ _____
سن نبضة كل 10 نبضات
هذا السن يتم أخراج نبضة بعد كل 10 نبضات و من الممكن توصيلة بمدخل لأى سى أخرى


دائرتنا تتكون من جزئين الجزء الاول هى الاى سى الرئيسية لعمل أختار الجزء الثانى هو دوائر لعمل فتح وغلق و عددهم حسب عدد الاجهرة المراد التحكم بهم

أولا دائرة الفتح و الغلق من خلال نبضة
لقد طلب أحد الأعضاء فى المنتدى هذة الدائرة و قدم الأخ زكى شاكر الدائرة و نشكرة على سرعة الأستجابة
هذة الدائرة سوف نستخدمها مع بعض التعديل وسوف نضع 10 من هذة الدائرة فى مشروعنا و لو أردت أن تتحكم بأقل من 10 أجهزة فعليك أن تضع من مثل هذة الدائرة بالعدد الذى تريدة من الأجهزة المراد التحكم بها
__________________________________________________ ________
فكرة عمل دائرة الفتح و الغلق
فى دائرة الفتح و الغلق لن نستخدم كل هذة المخارج 10 فى لاأى سى نحن سوف نستخدم أثنين فقط المخرج 0 و المخرج 1 وعند المخرج 2 سوف نضع أشارتة على السن رقم 15 لعمل أعادة تشغيل للدائرة أى المخرج 0 هو الذى يعمل لأن بمجرد وصول التغذية للأى سى فأن المخرج 0 يعمل أى لدية جهد موجبة وبالتالى فالجهد يكون على المخرج 0 وعند النبضة أو الاشارة الاولى ينتقل للمخرج الثانى و عند النبضة الثانى يرجع للمخرج الأول وليس المخرج 3 لان المخرج 3 متصل بالسن رقم 15 لأعادة التشغيل كما ذكرنا أى اننا لدينا خيارين أما المخرج الاول أو الثانى أى عمل فتح أم غلق سوف نكبر الاشارة من المخرج 1 لتغذية ريلاى بأستخدام ترانزستور خد بالك هنا السن رقم 13 متصل بالسالب و أذا أنقطعت التغذية السالبة فالمفتاح يصبح عديم الجدوى يعنى يظل الجهاز على حالة سواء مفتوح أو مغلق و هذة هى الفكرة فى المشروع بتعنا

فكرة عمل الدائرة
الأى سى 4017 بتستقبل نبضات من خلال السن 14 و لكى تستقبل النبضات لابد من أن يكون السن رقم 13 لدية تغذية سالبة كما قلنا و أذا كانت التغذية عليه موجبة فالأى سى لن تستقبل النبضات بمعنى النبضة أو الأشارة التى سوف تطبق على الأى سى لعمل فتح و غلق سوف تطبق على جميع الأى سيهات ولكن الجهاز المطلوب التحكم بة هو فقط الذى سوف نغذى السن رقم 13 لدية بالتغذية السالبة بمعنى أن التغذية السالبة سوف تمر على 10 أى سى كل ضغطة زر بأنتقال لأى سى أخرى وعند الوصول للأى سى المطلوب نضغط الزر الأخر و هى النبضة أو الأشارة التى تطبق على جميع الأى سيهات ولكن كما ذكرنا لم يتم التجاوب من أى أى سى ألا المطبق على السن 13 لديها جهد سالب
__________________________________________________ _________
المشكلة التى سوف نتغلب عليه بسهولة
الأى سى 4017 الرئيسية المخارج لديها تخرج جهد موجب و ليس سالب لذلك نقوم بوضع ترانزستور أن بى أن وكل مخرج لدية ترانزستور يعنى لدينا 10 ترانستور و كل مجمع يغذى السن رقم 13 و بذلك نكون قد حصلنا عل الجهد السالب المطلوب لتطبيقة على السن رقم 13

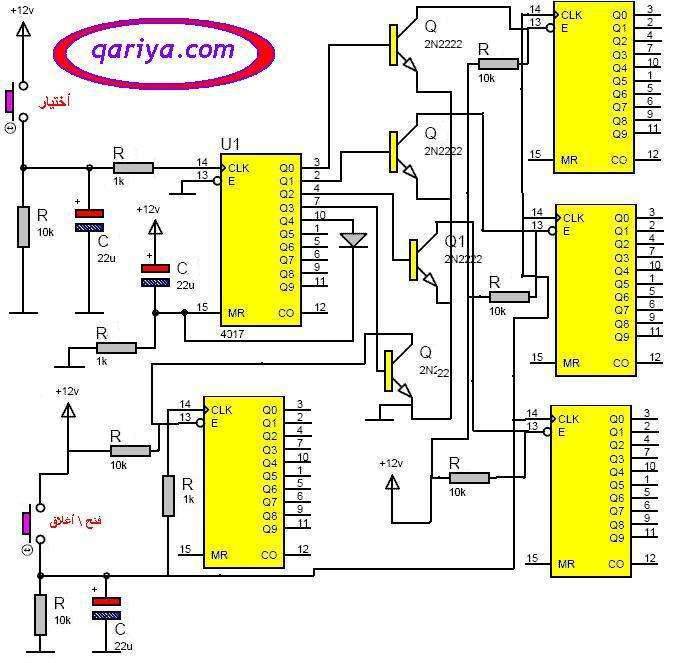

رسمة الدائرة بها 4 أى سى غير الأى سى الرئيسية يعنى لتشغيل أربعة أجهزة فقط أنا رسمتها بأربعة بس علشان الصورة تبقا صغيرة و أنت ممكن تحط لحد عشرة و طبعا تشيل الدايود و تحطة حسب عدد الاجهزة
أنا كدة شرحتلكم الدائرة بالتفصيل الممل لانى أهتم بالاخوة المبتدئين لاننى منهم مبتدأ فى دوائر أخرى معقدة قليلا فهذة الدائرة ليست معقدة أطلاقا فهى تعتمد على أسهل اى سى تقريبا
و ان شاء الله لو هناك طلبات بشرح عمل كل قطعة الكترونية و لماذا أخترنا هذة القيمة و لم نختار قيمة أخرى
أكون فى أقرب وقت شرحها كلها
ولو هناك أى أستفسار أجيب أيضا فى أقرب وقت
و سوف أضيف قريبا بعض الأضافات أيضا لكى نطور أمكانيات الدائرة مثل عملها بريمت لعب أطفال لاسلكى أشارتين فقط
و شكرا

[ahmedfarghaly]

بارك الله فيك وسلمت يداك

و كل عام و أنت بخير

ننتظر الدائرة المطورة

[ah-22]

السلام عليكم
اخي شكرا على هذه الدائرة واسمح ببعض الاسئلة
1- هل تشرح لي مجموعة الدخول الى القطب 14 (مدخل الساعة) 12 فولت و المقاومة 10 كيلو والمقاومة 1 كيلو والمتسعة 22 مايكرو
2- سبب وجود c2 ,R2 على المدخل MR
3- النبضة الخارجة من Q1 هل هي 12 فولت موجب
4- انا اعتقد ان 2N222 هنا كمفتاح وليس مكبر يعني يستلم اشارة(فقط هي لتشغيل الترانزيستور) من Q1 ويقوم بتمرير الاشارة السالبة(الارضي) الى مجموعة الريلي
مع تقديري واحترامي

[mohamedse]

أولا أشكر الاخوة المشرفين على التثبيت
أخى الحبيب ah-22

أولا
السن رقم 14 هو مدخل النبضات و قد قمت بتوصيلة بالأى سى رقم 555 الشهيرة و كانت تخرج نبضة مع كل ضغطة زر و الزر كان بالدائرة التى بها الاى سى 555 و قد قمت بعمل هذة الدائرة (دائرة 555) لان الجهد الموجب المباشر على السن رقم 14 لا يعتبر نبضات ساعة و بالتالى لا تعمل الاى سى و حتى بوضع مقاومة
و لكن عندما رأيت الدائرة التى وضعها الاخ ذكى شاكر و جدت أن لا حاجة المتكاملة 555 فالمقاومة 10 كيلو و المكثف هما بمثابة عمل النبضات فعند الضغط على الزر يمر معظم التيار من خلال المكثف حتى يتم شحنة و أثناء شحنة يمر جزء من التيار الى السن تدريجيا حتى يتم شحن المكثف تمام و نلاحظ فى شكل التيار الداخل للسن رقم 14 أنة عبارة عن موجة و أما بالنسبة للمقاومة 10 كيلو فهى لتفريغ المكثف لان بدونها فعند الضغط أول مرة سوف تستجيب الاى سى و المرة الثانية لن تستجيب لان المكثف مشحون أى أنة غير موجود لا يمرر تيار و أنا جربت كل هذا عملى و بالنسبة لقيمة المكثف فأنا أيضا قد جربت قيمة أعلى و أقل ولاكن النتيجة لم تكن جيدة و بالنسبة للمقاومة 1 كيلو فأنا وضعته من عندى لان بدونها التيار بيكون عالى شوية و ممكن يعمل 2 نبضة و ممكن أيضا أن يؤثر على الاى سى فالمقاومة 1 كيلو كافية جدا لاعطاء التيار المناسب_________________________________________________
ثانيا
المقاومة R2 تتصل بالسالب ثم توضع على على السن رقم 15 و هو لعمل أعادة تشغيل فنضع تغذية سالبة علية للاستقرار لان التشويش من الممكن أن يؤثر عليها
ونضع جهد سالب لان السن يعمل بجهد موجب أما المكثف C2 فهو أيضا للاستقرار و هذا المكثف ليس لة أهمية من و جهة نظرى و ممكن تشيلة
__________________________________________________ __
ثالثا
الجهد الخارج من Q1 هو جهد موجب 12 فولت و ذلك لان لا توجد مقاومة بين الباعث و التغذية السالبة__________________________________________________ ___
رابعا
نعم كلامك مظبوط الترانزستور يعمل كمفتاح فالجهد الموجب المطبق على القاعدة يجعل الترانزستور كمفتاح لتشغيل الريلى

و اشكرك على التفاعل و أرجو ان ينال المشروع أعجاب جميع الاعضاء و انتظر أسئلة أخرى
محمد سعيد

[ah-22]

السلام عليكم
الاخ العزيز محمد سعيد بارك الله فيك على سرعة الرد وتأكد اني استفيد من هذه المعلومات وهو موضوع رائع وما الاسئلة التي سئلت الا لان الموضوع مهم وجيد وقد نستفاد منه في كثير من التطبيقات
مع كل التقدير والاحترام

[mohamedse]

بسم الله الرحمن الرحيم
تثبيت الموضوع زادنى حماسة و أشكر السادة المشرفين

و أليكم دائرة المستقبل من لعب الاطفال بها زرين أى أشارتين

دائرة المستقبل
دائرة المستقبل فى لعب الاطفال تستقبل الأشارة من الريمت أو الراديو كنترول
عند الضغط على الزر الاول تسير السيارة مثلا للامام أى أن الطرف رقم 1 بة جهد موجب و الطرف رقم 2 بة جهد سالب وعند الضغط على الزر الثانى تسير السيارة للخلف أى أن الطرف الاول سالب و الثانى موجب
نفهم من كدة أن الزر الاول لة اشارة موجبة فى أحد الاسلاك و الزر الثانى أيضا لة أشارة موجبة بالسلك الاخر بغض النظر عن الاشارة السالبة
نضع أى سلك منهما على السن رقم 14 للاى سى الرئيسية و السلك الثانى على السن رقم 14 للاى سيهات الأخرى
___________________________
التغذية للمستقبل بتكون دائما 4 بطاريات كل واحدة 1,5 فولت على التوالى يعنى 6 فولت ولكن التغذية لدينا 12 فولت فنقوم بوضع الاى سى 7805 لكى تخرج 5 فولت
و ال5 فولت ان شاء الله يشغلة المستقبل


____________________________
وهناك تطوير أخر فى الدائرة ان شاء الله

محمد سعيد

[danny]

شكرا ً على هذا الموضوع الرووووووووووووووووعة وشكراً على المشاركة

[فهد المنصور]

ستكون لي وقفة طويلة مع هذا الموضوع المميز ..

ألف شكر لك أخي mohamedse
