بسم الله الرحمن الرحيم


(( منتدي القرية الالكترونية- م:/ محمود إدريس ))

بداية وقبل اي شئ دعونا نقرأ الفاتحه لشهداء فلسطين وشهداءنا في غزة....
اما بعد.

بدأنا من شهر رمضان لعام 2008-1429 في تجميع مشاركاتنا في عيوب المزربورد التي تم حلها... كالتالي:

- نوع البورده.
- صورة البوردة.
- العيب الظاهري اللي كان فيها.
- رحلة البحث عن العيب.
- كيف توصلنا لمكان العطل.

وبفضل الله اصبح لدينا موسوعة جيدة للعيوب المتكررة بالنسبة للمزربورد.
ونتمني من الله... ومن السادة الاعضاء ومن أنفسنا أخيرآ. إثراء هذا الموضوع بالعيوب التي تقابلنا ونصل لحلها بتوفيق الله... كي تكون مرجع للمبتدئئين والخبراء ولنا جميعآ. في صيانة المزربورد.والله الموفق.

وسنبدأ من هنا بتصنيف المشاركات حتي تاريخ 30/12/2008.




************************************************** *****
************************** المشــــــاركة الأولي ****************************
************************************************** *****



*** نوع اللوحة الأم:
Mother Board: GIGABYTE GA-8IE2004P



*** العيب الظاهري:
قام العميل بتركيب الرام بالعكس. فأدي ذلك لأحتراق الرام و RAM IC رقمه 9916H
وال2 دايود المجاورين له. Pj27 - Pj30
(( منتدي القرية الالكترونية- م:/ محمود إدريس ))
*** رحلة البحث عن العيب:- العيب كان عيب ظاهري ومتكرر ولم يرهقني في رحلة البحث.
- وعند وضع التيستر كانت النتيجة FFFF مع عدم وجود صفارة رام.
- قمت باستبدال القطع المحترقة بنفس الأرقام من بورده تقطيع.
- أما بالنسبة للرام فكان بها PIN محترق استبدلته بقطعه نحاسية PIN من كارت شاشة قديم PCI واشتغلت ونزلت ويندوز طبيعي.
- أما عن سلوت الرام فقمت بتنظيفه جيدآ من مكان الحرق قبل تركيب الرام.
وبفضل الله عاد الجهاز لطبيعته.

تعقيب الأخوة علي المشاركة:

مهندس/ محمد السعيد:ليس من الضرورى عند تركيب الرام خطأ ان ينتج حرق للاتنين دايود فيجب على الفنى ان يقوم بقياسهم
واحيانا عند تلف واحد من الاتنين دايود تعمل الماذر داتا ولكن تقف قبل عرض الايديهات على الشاشة
اما بخصوص الرام فغالبا ما ينتج حرق فى البن الارضى وهذا ليس دائما وان كان الحرق فى البن الارضى ففى بعض الاحيان تعمل الرام دون اى مشاكل بدونه وان كان لحامة افضل ان استطاع الفنى لحامه
اما ان كان الحرق فى بن توصيل فلابد من لحامة وان كان فى بعض الاحيان يسبب هذا تلف فى ايسى السوفت للرام
مهندس/ محمود إدريس:واجهتني المشكلة من قبل وبالرغم من احتراق PIN في الرام إلا انها عملت بكفاءة فكما أشرت كان PIN أرضي. ومادون ذلك يجب تركيب PIN وأحيانا بعض البفات كما أشار الأخ أحمد محمود في مشاركة من قبل.

أما بخصوص الاثنين دايود فلا يتم استبداله إلا في حالتين OPEN CIRCUIT - SHORT CIRCUIT
SHORTCIRCUIT لا يوجد حرق ظاهري ولكن الدايود عامل شورت.
OPEN CIRCUIT تحدث غالبآ في وجود حرق.

ملحوظه: ترانزستور الرام 9916H كان الجوكر بالنسبة لي في دائرة الرامات في بوردات كتيرة
GIGABYTE - GEUNIX - ASUS


************************************************** *****
************************* المشــــــاركة الثانية *****************************
************************************************** *****



*** نوع اللوحة الأم:
MotherBoard Biostar LGA P4M800-M& A

*** صورة البوردة:


(( منتدي القرية الالكترونية- م:/ محمود إدريس ))
*** العيب الظاهري:
لا تعمل باور

*** رحلة البحث عن العيب:
1- عمل شورت علي الكريستاله. لم تعمل.
2- اختبار موسفيت الباور بجوار البروسيسور (خارج الدائرة)

*** بيان العطل:
وجد العطل في ترانزستور باور N02RG تم استبداله بعدة بدائل منها
15N03H - K3639
عملت البوردة باور ولكن لا يوجد داتا.

استبدلته بالمكون الأصلي N02RG عملت باور ولكن أيضآ لم تعمل داتا.
قمت بشحن البايوس.
عملت البوردة والحمد لله.

ملحوظة: لا أري تفسير لشحن البايوس. ولكن البوردة تم صيانتها كاملة بعد شحن البايوس.
الموضوع للمناقشة.

ملحوظة: لو وجدت أية ملاحظات من الأخوة الأعضاء في رحلة البحث عن العيب رجاء الإفادة.

وتكرم أحد الأعضاء بالاستفسار عن الكريستالة
الأخ صلاح سعد الدين:
انا عاوز اعرف طريقه عمل شورت علي الكريستاله. واذاي اتاكد انها بايظه او سليمه وازاي اغيرهاوشكرا
وكان الرد كالتالي:
مهندس:/ محمود إدريس.

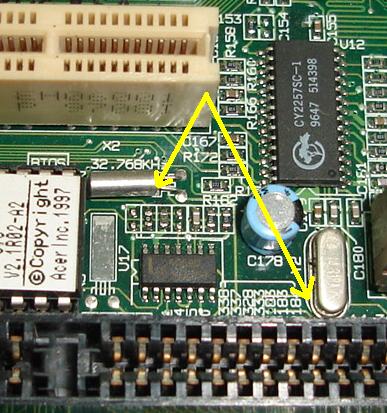

الكريستاله يكون شكلها ومكانها في البوردة كالتالي:

أو:

نقوم بعمل شورت علي طرفيها( تلميس الطرفين) للتأكد من تلفها... أما هي ذاتها فلا قياس لها
ونقوم باختبارها كمرحلة حين تكون البورده قاطعه باور... ولو اشتغلت باور وعملت طبيعي فان الكريستاله بنسبة 70% تكون تالفه ويجب استبدالها.

فعملها ينحصر في تردد النبضة Pulse المسؤلة عن عمل Trigger لقيام البورده باور
ولله العلم...

************************************************** *****
************************ المشــــــاركة الثالثة ******************************
************************************************** *****


نوع اللوحة الأم:
MotherBoard GENX B45GV-M

صورة البوردة:


العيب الظاهري:
لا يوجد خرج داتا.

مراحل الكشف عن العيب:
1- عن وضع التيستر تعطي FFFF
2- بداية الشك كانت بايوس. قمت بشحن البايوس لم يقبل شحن. فجئت بشريحة نفس الحجم وقمت بشحنها علي ال EPROM والحمد لله كانت النتيجة إيجابية.

النتيجة: OK
(( منتدي القرية الالكترونية- م:/ محمود إدريس ))
ملحوظة: تلف شريحة البايوس يكون في الأغلب بسبب فيروس CIH ولله العلم.

تعقيب الأخوة علي المشاركة:
مهندس/ محمد السعيد:
كما اشار الاخ matrix4arabs بفيرس CIH وهو المعروف باسم فيرس تشرنوبل ووجد منه اصدار جديد يسمى W32/CIH.1106 وهذا الاصدار لا يصيب بيوس البرده فقط وانما ايضا يسبب تلف IC SOFT للهارد ديسك ويظهر مبدأيا بفقدان ملفات من على الهارد ديسك

************************************************** *****
************************ المشــــــاركة الرابعة ******************************
************************************************** *****


*** نوع اللوحة الأم:
MotherBoard GIGABYTE 8I845PE-RZ

صورة البوردة:


*** العطل الظاهري:
الجهاز يقبل نسخة الويندوز بصعوبة ( شاشة زرقاء و ريستارت ) وإن قبل نسخة بيعمل ريستارت كتير أو يهنج...
وده كان وصف العميل.

*** رحلة البحث عن العيب:
الحمد لله المشكلة كانت واضحه من بداية فحص البورده ظاهريآ.
حيث وجد:
** 5 مكثفات 3300 ميكرو / 6.3 فولت بهم تيار تسريب. كما بالصورة.

** وزيادة للتأكيد قمت بفك الباور سبلاي أيضآ للتأكد من سلامته وبالفعل وجدت به 2 مكثف بهم تيار تسريب قيمتهم 2200/10 فقمت باستبدالهم.

*** النتيجة:
OKوبفضل الله حلت المشكلة


************************************************** *****
************************ المشــــــاركة الخامسة ******************************
************************************************** *****


نوع البورده:
GIGABYTE GA-8IE2004P

صورة البوردة:


وصف العميل للعطل:
لا تعمل - لا يوجد خرج Data
(( منتدي القرية الالكترونية- م:/ محمود إدريس ))
رحلة البحث عن العيب:
1- عن تركيب التيستر أعطت كود 26 - 25 إي أنها دخلت في مرحة ال POST وأعطت صفارة ال POST الطبيعية ولكن لا يوجد خرج DATA علي الشاشة.
2- الشك كان في كارت الشاشة. قمت باستبداله بآخر وكانت نفس النتيجة
3- وللتأكد من أن الكارت نفسه سليم... قمت بتجربة كارت الشاشة علي جهاز آخر اتضح ان الكارت سليم. وبالتالي المشكلة في البورده.
4- بداية الشك كانت في BAD CONNECTION. قمت بتنظيف البورده جيدآ.. بداية طبعآ بــ
AGP-SLOT................ لا جديد.
5- المفروض طبيعي أقوم بشحن البايوس... ولكن عن تجربة في بوردات سابقه. كان الشك في أيسيهات ال Frequency الخاصه بــ الــ AGP وهم:
HC14 - M1041 قمت باستبدالهم..... النتيجة OK

بيان العيب:
أيسيهات ال Frequency الخاصه بــ الــ AGP وهم:
HC14 - M1041

النتيجة:
وبفضل الله OK.



************************************************** *****
************************ المشــــــاركة السادسة ******************************
************************************************** *****


نوع البورده:
SOLTEK SL65LIV-T

صورة البوردة:


العيب الظاهري:
لا يوجد خرج داتا ... وأحيانا لا تعمل باور...

رحلة البحث عن العيب:

العيب ظاهريآ كان واضح جدآ في مكثفات البوردة

6 مكثفات 2200/10
11 مكثف 1000/6.3
3 مكثفات 1500/6.3

وبعد الاستبدال: الحمد لله النتيجة OK



************************************************** *****
************************ المشــــــاركة السابعة ******************************
************************************************** *****


صور البوردات:




نوعي البوردتين :
Aopen MX46-533GN - GigaByte GA6VM7A

العيب الظاهري في الــ 2 MOtherbard لا يوجد خرج داتا
وبعد الفحص المبدئي كان الشك في البايوس FFFF
وفعلا بفضل الله بعد شحن البايوس اتحلت المشكلة...

طبعآ المشاركة مش علشان شحن البايوس.
بس قابلتني مشكلة في بايوس البورده ال Aopen
ان البايوس كان من نوع Hynix - Hyundai وكانت ال الشريحه نفسها تالفه وماكنش موجود عندي شريحه بنفس الرقم فقمت باستبدالها بشريحه ATMEL برقم
AT49F002NT وهي من نفس النوع Firmware ونفس الحجم 2M
وحلت محلها
(( منتدي القرية الالكترونية- م:/ محمود إدريس ))
للافاده.
وبالمناسبة دي لنكات شحن البايوس للشركات المصنعه لل Motherboard







التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 01-04-2010 الساعة 12:32 PM
اعلانات

الصورة الرمزية م/محمود ادريس
م/محمود ادريس
:: عضو ذهبي ::
تاريخ التسجيل: Aug 2008
الدولة: www.Matrix219.com
المشاركات: 695
نشاط [ م/محمود ادريس ]
قوة السمعة:97
قديم 07-09-2008, 08:11 PM المشاركة 2
not funny رد محجوز:






************************************************** *****
************************ المشــــــاركة الثامنة ******************************
************************************************** *****


نوع اللوحة الأم :
Motherboard Gigabyte 845PE-RZ

صورة البوردة:


بيان العطل:
لا يوجد خرج داتا.

مراحل الكشف عن العطل:
1- التيستر يعطي FFFF.
2- البروسيسور لا يسخن.
3- الشك في مجموعة موسفيت البروسيسور الموجودة تحت المبرد.
K3638 - K3639

النتيجة:
وبالفعل وبتوفيق الله كان عدد 2 موسفيت K3639 عاملين شورت.
وباستبدالهم تم صيانة البوردة.

وقام بالرد علي المشاركة الأخ ANTOUN
ANTOUN :
كيف أعرف أرقام القطع المحتاجه إلى تغير وكيف أعرف البدائل الممكنة لها
وكان ردنا كالتالي:
مهندس:/ محمود إدريس
جوابي علي سؤالك اخي ينحصر في شقين:
الأول: دراسة المزربورد. من حيث تكوينها ومسارات الداتا ووظيفة كل مكون.
وكثير من الأخوة تناولوا هذه النقطة في المنتدي.

الثاني: خبرتك أنت في الصيانة حيث أن أكثر العيوب بتكرر في نفس نوع البورده إلا حالات بسيطه.
والخبرة طبعآ لا تكتسب الا بالتجربة. وهذه المشاركه هي مجرد مساعده لاكتساب الخبرة للاخوه المبتدئين.


************************************************** *****
************************ المشــــــاركة التاسعة ******************************
************************************************** *****


نوع اللوحة الأم:
Epox 4PLAI-A

صورة البوردة:


مراحل البحث عن العطل:
1- علي التيستر FFFF
2- البروسيسور يسخن طبيعي... ولكن توجد ملحوظة الــ Chipset.Northbridge تسخن بشكل فوق العادي لكن ليست سخونه عاليه جدآ.
3- استبدال بروسيسور: نفس المشكلة.
4- شحن بايوس: الشريحة SST49LF003A لا تقبل شحن. تعطي Error
تم استبدال الشريحة بأخري نفس الرقم. وبالتجربة. لا جديد.
5- اختبار مجموعة موسفيت البروسيسور و الدارايفر .... سليمة
6- اختبار منطقة الرام.... سليمة

جميع المكونات الظاهرية سليمة.
تم التأكد من تلف الــ NB.

النتيجة:
لم تتم صيانة البوردة لتلف الـ Chipset الرئيسية.

تعليق::::
ومع ذلك يمكن استبدالها باستخدام ال HOTGUN وقليل من الاخوة يفعلون ذلك.
ولكني ارجح عدم الاستبدال لعدة عوامل منها
1- لو تواجدت بوردة بها SB او NB سليم فلا داعي لتقطيعها سوي لسبب واحد وهو ال Disconnection
2- امكانية الاستبدال بالشبلونة وال HotGUN غير أكيدة بنسبة 100/100 من وجهة نظري الشخصية. وحتي مع نجاحها لن تعود البوردة لنفس مستوي الأداء.

وأكرر:
هذه وجهة نظري الشخصية.

************************************************** *****
************************ المشــــــاركة العاشرة ******************************
************************************************** *****


نوع البوردة:
Gigabyte GA-945GZM-S2

صورة البوردة:


بيان العطل:
الماوس لا تعمل

مرحلة البحث عن العطل:
1- لا يوجد عيب ظاهري. حيث ان سوكت الـ Ps/2 سليمة
2- تم التأكد من ان المشكلة ليست مشكلة سوفتوير وذلك بتجربة نسخة ويندوز اخري
3- باختبار مصفوفة مقاومات الـ PS/2 اتضح انها سليمة.
4- وكان الشك في مصفوفات المكثفات.
5- وباستبدالهم حلت المشكلة بفضل الله.

النتيجة: وبفضل الله OK.



************************************************** *****
************************ المشــــــاركة رقم 11 ******************************
************************************************** *****



*** نوع البوردة:
Gigabyte GA-945GZM-S2

صورة البوردة:


*** بيان العطل:
لا يوجد خرج داتا.

*** مراحل البحث عن العيب:
1- الفحص الظاهري للبوردة: لا يوجد حروق في ال ايسيهات ولا مكثفات منتفخة أو أية مظاهر غير طبيعية.
2- اجراء الفحص الأولي:
تنظيف البوردة - البطارية - مراجعة ال Jumpers - اختبار حرارة ال NB-SB - الاختبار بالتيستر
3- النتيجة علي التيستر FFFF وحرارة ال NB-SB عادية
4 - شحن البايوس: لا جديد.
5- اختبار مجموعة موسفيت البروسيسور: سليمة.
6- استبدال الدرايفر: لا جديد.

7- راودني الشك في مجموعة المكثفات 560 ميكرو بجوار البروسيسور حيث واجهتني نفس المشكلة من قبل في بوردة Foxconn وكانت من الحالات النادره التي قابلتني..
وبعد استبدال المكثفات....

النتيجة: Ok بفضل الله

ملحوظة:
المكثفات كان قياسها طبيعي.



************************************************** *****
************************ المشــــــاركة رقم 12 ******************************
************************************************** *****



حماده الجامد:
جاءتنى اليوم بورده بها عيب غريب جدا اول مرة اشوفه
وهو ان البورد شغالة باور وقاطعه داتا وبمجرد ان وضعت التستر
البورده قرت واشتغلت عادى داتا
اشيل التستر تفصل داتا اركبه تشتغل داتا
طيب ايه علاقة التستر ؟؟؟
غيرت الباور صببلاى بدون جدوى
غيرت فلاشة البيوس مع شحنها اشتغلت فله بدون تستر او غيره
الان عايزين تحليل للمشكله دى
طارق:
انا عندي مشكلة قريبة على مشكلة الأخ حمادة
بوردتين بيوستار نفس الموديل
الاولي شغالة تمام
الثانية تدي على التستر FF-FF
ولمبة الفريم طافية
تم شخن البيوس نظامي لكن دون نتيجة
تم التبديل بين البيوسين البوردة الاولي والثانية اشتغلة البورة الاولي والثانية
السؤال لماذا البيوس لم يعمل على البوردة الثانية واشتغل على الاولي
مع العلم تم شحن البيوس اكثر من مرة وملحوم جيدا
وتم تغير الشريحة بواحدة ثانية ولكن غير رقم
وكان التعليق من مهندس/ محمد السعيد:
اخى حمادة واجهتنى هذه المشكلة فى عدد ليس قليل من البرد ولكن الغريب ان البعض منهم كان لا يعمل بعد نزع كارت التيستر والبعض يعمل بعد نزع الكارت
التحليل ان المعروف ان كارت التيستر يقراء من البيوس فعند تركيبه يتم استقبال الكود من i/0 تحديدا منفذ 80 مما يجعل البرده تتم عمليه ال post كاملة
ودا نتيجة خطأ فى الفلاشة او احيانا عيب فى الشريحة


************************************************** *****
************************ المشــــــاركة رقم 13 ******************************
************************************************** *****


نوع البوردة:
Gigabyte GA-945GZM-S2

صورة البوردة:


وصف العميل للعطل:
- لا يوجد خرج داتا
- صفارة رام مستمرة مع تغيير أكتر من رام

رحلة البحث عن العطل:

- علي التيستر تعطي احيانآ C1 C0 وأحيانآ أكواد اخري غريبة.
-بداية الشك كان في البايوس.
-عند محاولة برمجة الشريحة تبدأ من 43% وده مش طبيعي.
- استبدلت الشريحة... اتشحنت Ok
-وبالتجربة كانت النتيجة OK

النتيجة :
بفضل الله OK



************************************************** *****
************************ المشــــــاركة رقم 14 ******************************
************************************************** *****



نوع البوردة :
Shuttle AV18

نوع البوردة:


وصف العطل:
لاتظهر شيء على الشاشة

رحلة البحث :
- على التستر تعطي كافة الأكواد نظامية الا انها لاتظهر شيء ولا تصدر اي صفارة
- تم تغير كرت الشاشة مفيش نتيجم
- تم تغير البور مفيش نتيجة
- تم التأكد من البيوس ومفيش نتيجة
- بالبحث تم العثور على بف قرب سوكت المعالج (طاير ) تم استبدالة (130nF )

النتيجة:
تمام والحمدلله

تعقيب علي المشاركة :
مهندس/ محمود إدريس محمود:
عادة ما ينتج هذا العيب عند فك أو تركيب مروحة البروسيسور البنتيوم 3
قد ينزلق المفك او ذراع الفان ليكسر احد البفات...
فقد قابلني اكثر من مرة من قبل...


************************************************** *****
************************ المشــــــاركة رقم 15 ******************************
************************************************** *****


نوع البوردة:
Gigabyta GA-60X

صورة البوردة:


وصف العميل للعطل:
لا تثبل نسخة ويندوز.
تعطي رسالة Error في شاشة زرقاء اثناء ال Setup.

رحلة البحث عن العيب:
1- بتجربة الجهاز لوحظ درجة حرارة البروسيسور العالية مع صفارة بعد تشغيل الجهاز بثواني.
الصفارة في هذد النوع من ال GB هي انذار لدرجة حرارة بروسيسور عالية.
2- بفك المروحة لوحظ ستيكر ضمان علي البروسيسور. تم نزع الستيكر وتنظيف المبرد و المروحة ووضع معجون حراري.
3- بقيت درجة حرارة البروسيسور في البايوس عالية.
3- قمت بشحن البايوس. فاستقرت درجة حرارة البروسيسور.
4- تجربة Setup ويندوز ولكن نفس المشكلة موجودة.
5- قمت تنظيف البوردة بالكامل. للتأكد من ان العيب ليس Bad Adaptors Connection
6- تجربة Setup ويندوز ولكن نفس المشكلة موجودة.
7- قمت باعادة فحص البوردة فلاحظت وجود مكثف بجوار ال NB تزداد درجة حرارته مع تشغيل البوردة.
8- استبدلت المكثف.
9- بالتجربة نفس المشكلة موجودة.
10- استبدلت مجموعة المكثفات المحيطة بالبروسيسور.

النتيجة:
وبفضل الله OK.



التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 01-04-2010 الساعة 12:33 PM السبب: التنسيق
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية م/محمود ادريس
م/محمود ادريس
:: عضو ذهبي ::
تاريخ التسجيل: Aug 2008
الدولة: www.Matrix219.com
المشاركات: 695
نشاط [ م/محمود ادريس ]
قوة السمعة:97
قديم 07-09-2008, 08:52 PM المشاركة 3
not funny





************************************************** *****
************************ المشــــــاركة رقم 16 ******************************
************************************************** *****



المشاركة للأخ : حمادة الجامد.
نوع البورده : chaintech

صورة البوردة:


وصف العميل للعطل : قاطعه داتا

رحلة البحث عن العطل :
1 - ظاهريا وجود مكثفات منتفخة قمت بتغييرها جميعا 4 - درجة حرارة البروسيسور معقوله
2- بعد تغيير المكثفات نفس العيب
3 - تم رفع دايرة البروسيسور وقياسها سليم

5 - قمت بشحن البيوس وعند التجربه c6
يعنى مع تركيب البروسيسسور والرام تعدى مرحلة الرام وتقف عند c6
كنت اشك فى ملف البيوس
وبعد البحث على الشبكه وجدت الملف الصحيح ل 9lfi0
وبعد الشحن
النتيجة : ok بفضل الله



************************************************** *****
************************ المشــــــاركة رقم 17******************************
************************************************** *****


المشاركة للأخ: nc_tariq-78
بوردة عجيبة
البوردة
جيجابايت
Gigabyte 8I845PE-RZ

صورة البوردة:


العطل : قاطعة بور

وصف العطل:
تم تركيب بلوتوث يواس بي وتوقف الجهاز

رحلة البحث عن العطل:
- تم التأكد من منافد اليو اس بي
- تغير البور
- فصل الرامات
- فصل كرت الفيجا - بدوت نتيجة

البور القديم شغال تمام
بعد اعادة كل شيء الي مكانة
قصرت السلك الاخضر والاسود
فحصلت مشكلة
الشيب الفرعي اتحرق ودخن
فصلت الكهرباء
قلت للعميل عوضك على الله
شلت كرت الفيجا والموديم
شغلت الجهاز اشتغل بور تمام واعطي زمور كرت الشاشة
طفيته واعدت اغراضة
---- اشتغل الجهاز طبيعي وانا انصدمت ( الشيب علية نقطة فحم من الحرق )
وبعد تجريب الجهاز شغال تمام بس في حاجة انة جميع منافذ اليو اس بي ما هي شغالة
تم تركيب كرت يو اس بي خارجي

النتيجة :
تمام والحمدلله





************************************************** *****
************************ المشــــــاركة رقم 18******************************
************************************************** *****


المشاركة للأخ/ حمادة الجامد:

صورة الجهاز:


الجهاز : كومباك ديسك توب p3

نوع العطل : قاطعه باور

رحلة البحث عن العطل :

لاحظت شىء مهم وهو ان سوكيت تحويل الباور على 110 وليس على 230 مما يعطى انطباعا باحتراق الباور تم تعديل اتجاه الجمبر
وبعد التشغيل لا يوجد خرج داتا تم فحص الرام والبروسيسور الكل سليم وعند رفع الباور فوجئت بكسر فى مكثف كيميائى ورقمه 100/50
للاسف لا يوجد لدى هذا المكثف بالتحديد فقمت بتركيب مكانه مكثف
47 / 50 فولت نفس المشكله قمت بقياس فولتيات الباور صبلاى تمام

هنا لاحظت ان هذا المكثف عليه 12 فولت ولكن بعد تركيب اى مكثف اخر

خرج الفولت بيكون فقط 2 او 3 فولت شككت فى هذا الامر ولحسن الحظ كان لدى جهاز مثله وقمت بقياس الفولت الداخل لقيته تمام 12

اما الخرج هو 10 واللى بدوره يصل لاول طرف لايسى رقمه la4301
قمت بعمل التالى توصيل موحد وزنر حمايه بالتوالى وتركيبه عند طرف ال 12 فولت وتم القياس على طرف النهاية للزنر لاجده 10 فولت وهو
المطلوب وتم لحامه ماشرة مع اول طرف للا يسى السابق ذكره

النتيجة : ok



************************************************** *****
************************ المشــــــاركة رقم 19******************************
************************************************** *****



نوع البوردة:
Motherboard MSI MS 6734

صورة البوردة:


وصف العميل للعطل:
كارت الصوت لا يعمل.

مراحل البحث عن العطل:
1- مراجعة ال SetUp والتأكد من ان SOUND DEVICE ENABLED
2- التأكد من أن التعريف سليم.
3- SETUP ويندوز جديد و محاولة تعريف الكارت بتعريفه الأصلي.
النتيجة: لا جديد
4- تأكدت من ان المشكلة في SOUND CHIP
REALTEK ALC655
5- تم تغييرها

النتيجة:
بفضل الله OK...




************************************************** *****
************************ المشــــــاركة رقم 20******************************
************************************************** *****



نوع البوردة:
GENX Intel 845G-G7

صورة البوردة:


بيان العطل:
صفارة رام

رحلة البحث عن العطل:
1- التأكد من الرامات: سليمة
2- اختبار ايسيهات الرامات خارج البوردة: سليمة
3- قمت بشحن البايوس: لا جديد.
4- أعدت اختبار دائرة الرامات فوجد مصفوفة مقاومات فيوزية بها 3 مقومات فيوزية لا تقيس. وبعد الاستبدال النتيجة OK

النتيجة:
بفضل الله OK.

تعقيب:
تعقيب:
هذا العطل متداول في Motherboard من نوع جينكس... قابلني كثيرآ في البنتيوم 4 ولكن كانت هذه اول مرة اصادفه في ال LGA من هذا النوع.
وفي البنتيوم 4 توجد مصفوفة المقاومات تحت قاعدة تثبيت مروحة البروسيسور بجوار 9916H


************************************************** *****
************************ المشــــــاركة رقم 21******************************
************************************************** *****



نوع البوردة:
ACORP 4PM266AM

صورة للبوردة:


وصف العميل للعطل:
لا يوجد خرج داتا.
واوقات لا تعمل باور

تشخيص العطل:
ظاهريآ توجد مطثفات تالفه بها تيار تسريب.
6 مكثفات 2200/10 بجوار البروسيسور
1 مكثف 1500/6.3 بجوار RAM SLOT

وبعد استبدال المكثفات: النتيجة وبفضل الله OK.


وهذه مجموعة صور تبين تلف المكثفات بصورة عامة.


















ولنا بقية ان شاء الله


التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 01-04-2010 الساعة 12:34 PM

الصورة الرمزية م/محمود ادريس
م/محمود ادريس
:: عضو ذهبي ::
تاريخ التسجيل: Aug 2008
الدولة: www.Matrix219.com
المشاركات: 695
نشاط [ م/محمود ادريس ]
قوة السمعة:97
قديم 07-09-2008, 09:02 PM المشاركة 4
not funny





************************************************** *****
************************ المشــــــاركة رقم 21******************************
************************************************** *****

المشاركة بواسطة العضو: عبدالفتاح
في هذا الرابط
http://www.qariya.com/vb/showthread.php?t=34121&page=20
وتم اضافة صورة البوردة للايضاح.

نوع البوردة:
Gigabyte 60X

صورة للبوردة:


وصف العميل للعطل:
لا يوجد خرج داتا.

تشخيص العطل:
ظاهريآ توجد مكثفات تالفه بها تيار تسريب.
أربع مكثفات 3300 / 6,3
بعد تغيير المكثفات تم الكشف بالتيستر التيستر أعطى كود رامات
تم فحص الرام ثم الدائرة الخاصة بها وجد ترانزيستور تالف تم التغيير

وبعد استبدال المكثفات وايسي الرام : النتيجة وبفضل الله OK.



************************************************** *****
************************ المشــــــاركة رقم 22******************************
************************************************** *****

المشاركة بواسطة العضو: ncc_tariq78
في هذا الرابط
http://www.qariya.com/vb/showthread....628#post251628
وتم اضافة صورة البوردة للايضاح.

نوع البوردة:
Asus P5PE-VM

صورة للبوردة:


وصف العميل للعطل:
تقف على شاشة البيوس الاولي وتظهر

USB Device Over Current Status Detected !!
System Will Shut Down After 15 Seconds.
وبعد كده يطفي الجهاز
مع العلم انة لا يمكن الدخول للاعدادات

تشخيص العطل:
وبالفحص تبين انة في فيوز محروق موصول على سوكت اليو اس بي الامامي

عملت علية شورت بالجفت وشغلت البور اشتغلت البوردة تمام وتم استبدالة
: النتيجة وبفضل الله OK.

ملاحظة من كاتب الموضوع: الموديل دة كثير المشاكل



ولنا بقية ان شاء الله


التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 01-04-2010 الساعة 12:38 PM

الصورة الرمزية م/محمود ادريس
م/محمود ادريس
:: عضو ذهبي ::
تاريخ التسجيل: Aug 2008
الدولة: www.Matrix219.com
المشاركات: 695
نشاط [ م/محمود ادريس ]
قوة السمعة:97
قديم 08-09-2008, 12:06 AM المشاركة 5
not funny رد محجوز:


رد محجوز:


رد محجوز:


التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 03-01-2009 الساعة 02:04 PM

الصورة الرمزية م/محمود ادريس
م/محمود ادريس
:: عضو ذهبي ::
تاريخ التسجيل: Aug 2008
الدولة: www.Matrix219.com
المشاركات: 695
نشاط [ م/محمود ادريس ]
قوة السمعة:97
قديم 08-09-2008, 01:58 PM المشاركة 6
not funny MotherBoard GIGABYTE 8I845PE-RZ


رد محجوز:







رد محجوز:


التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 03-01-2009 الساعة 04:53 PM

الصورة الرمزية م/محمود ادريس
م/محمود ادريس
:: عضو ذهبي ::
تاريخ التسجيل: Aug 2008
الدولة: www.Matrix219.com
المشاركات: 695
نشاط [ م/محمود ادريس ]
قوة السمعة:97
قديم 08-09-2008, 06:59 PM المشاركة 7
not funny


رد محجوز








رد محجوز


التعديل الأخير تم بواسطة : م/محمود ادريس بتاريخ 04-01-2009 الساعة 05:37 PM

صلاح سعد الدين
:: مهندس ::
تاريخ التسجيل: Sep 2007
المشاركات: 8
نشاط [ صلاح سعد الدين ]
قوة السمعة:0
قديم 08-09-2008, 10:36 PM المشاركة 8
x2


*** المشاركة الثانية:

*** نوع اللوحة الأم:
MotherBoard Biostar LGA P4M800-M& A

*** العيب الظاهري:
لا تعمل باور

*** رحلة البحث عن العيب:

1- عمل شورت علي الكريستاله. لم تعمل.
2- اختبار موسفيت الباور بجوار البروسيسور (خارج الدائرة)

*** بيان العطل:
وجد العطل في ترانزستور باور N02RG تم استبداله بعدة بدائل منها
15N03H - K3639
عملت البوردة باور ولكن لا يوجد داتا.

استبدلته بالمكون الأصلي N02RG عملت باور ولكن أيضآ لم تعمل داتا.
قمت بشحن البايوس.
عملت البوردة والحمد لله.

ملحوظة: لا أري تفسير لشحن البايوس. ولكن البوردة تم صيانتها كاملة بعد شحن البايوس.
الموضوع للمناقشة.

ملحوظة: لو وجدت أية ملاحظات من الأخوة الأعضاء في رحلة البحث عن العيب رجاء الإفادة.
الاخ الغالي matrix4arabs مشكور على الموضوع المميز وكل سنه وانت طيبدلوقتي انا عاوز اعرف طريقه عمل شورت علي الكريستاله. واذاي اتاكد انها بايظه او سليمه وازاي اغيرهاوشكرا

إضافة رد

العلامات المرجعية

«     الموضوع السابق       الموضوع التالي    »
أدوات الموضوع

الانتقال السريع إلى


الساعة معتمدة بتوقيت جرينتش +3 الساعة الآن: 08:53 PM
موقع القرية الالكترونية غير مسؤول عن أي اتفاق تجاري أو تعاوني بين الأعضاء
فعلى كل شخص تحمل مسئولية نفسه إتجاه مايقوم به من بيع وشراء وإتفاق وأعطاء معلومات موقعه
التعليقات المنشورة لا تعبر عن رأي موقع القرية الالكترونية ولايتحمل الموقع أي مسؤولية قانونية حيال ذلك (ويتحمل كاتبها مسؤولية النشر)

Powered by vBulletin® Version 3.8.6, Copyright ©2000 - 2024
