إلى محترفيي الإلكترونيات

[jojo]

تحياتي للجميع


لدي مشكلة في مقارن (comparator) من نوع LM393 هذا المقارن يقوم بالمقارنة بين فولطيتين متغيرتين ومن ثم يقوم بإخراج النتيجة وهي إما Vcc أو 0 فولط . والمشكلة هي أنني قمت بتوصيل هذا المقارن بشكل سليم وتفحصت جميع أطرافة وكانت كلها متصلة لكن لم يكون هناك أي فولطية على المخرج فقمت بفحص المقارن على ألة فحص الدوائر المتكاملة وكانت النتيجة أن هذا المقارن سليم. شككت بالأمر وقمت بتبديل هذا المقارن بأخر جديد.


لا أدري مالمشكلة هل يتوجب علي إضافة مقاومة متصلة ب VCC والطرف الآخر بمخرج المقارن إذا كان هذا صحيحا ما قيمة المقاومة الازمة وإن لم يكن كذللك فما هو الحل

[فهد المنصور]

هل يمكنك رسم دائرتك الاللكترونية ؟

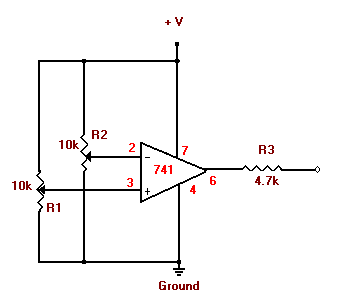

عموما دائرة المقارن تأتي بهذا الطريقة ..

حاول تثبيت R2 .. والذي يعتبر جهد المرجع للدائرة " Referance " والطرف المقارن هو المتصل مع المقاومة R1

الأختلاف بين LM393 عن LM741 في الأطراف ..

:can:
