سؤال عن الفوتوكابلر

[هانى الشرقاوى]

اخوانى الاعزاء ما هو الفوتوكابلر وفيما يستخدم وما هى ميكانيكية عملة وشكرا :rolleyes:

[Emad288]

الفوتو كابلر هو إسم للعازل الضوئى

وهو يستخدم بكثره فو دوائر الباور وبعض دوائر الفديو

ومرفق ملف PDF ل أحد ال IC لذى تسمى بالعازل الضوئى

pc123_123f

وهذا الملف يشرح لك كل شئ عنه

أرجو أن أكون قد ساعدتك

[meligy]

اخوانى الاعزاء ما هو الفوتوكابلر وفيما يستخدم وما هى ميكانيكية

[toukhy]

شكرا اخى ولكن لا ادرى لماذا لا يتم تحميل الملف لى هل انا ممنوع من التحميل ولا ايه

[mourad3d]

المقصود بالعزل الكهربائى هو استخدام جهد كبير او صغير للتحكم فى فولت صغير او كبير بشكل غير مباشر
فالنراى المحولات الكهربائيه تعمل على تحويل جهد الشبكة 220 فولت الى جهد 12 فولت مثلا عن طريق الحث المغناطيسى ويتميز بالعزل سبب ان نقل الكهرباء يتم بالحث المغناطيسيى

الفوتو كابلر هو يستخدم ايضا لفكرة العزل ولكن من جهد صغير الى جهد اكبر وذلك باستخدام الاشاعة التحت الحمراء كمرسل وترانزستور ضوئى كمستقبل لتمرير تيار اكبر من خلال الترانزستور وفى بعض الاحيان يستخدم بدلا من الترانزستور يكون الدياك وهذا النوع يعمل مع التيار المتردد






----------------------------------------
المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

برنامج المقاومة العربى للهواه ومهندسى الالكترونيات
http://www.qariya.com/vb/showthread.php?t=134788

برنامج حساب قيمة الملفات من تصميمى
http://www.qariya.com/vb/showthread.php?t=136672


المشروع الخامس صناعه جهاز تحميض البورده الحساسه للضوء باقل التكليف والحل النهائى لمسارات واضحه
http://www.qariya.com/vb/showthread.php?t=137761


المشروع السادس دائرة مكبر صوت باستخدام الايسى الصوتى الشهير tda2822m
http://www.qariya.com/vb/showthread.php?t=138460

اعادة رسم الدوائر الالكترونيه سابقة الصنع - فيديو من تسجيلى
http://www.qariya.com/vb/showthread.php?t=138224

[سعيد فايد]

اخى العزيز بكل بساطه الفوتوكبلر كما هو واضح من اسمه (فوتو)اى ضوئى..
(كبلر) اى ربط اى انه ترنزيستور الربط الضوئى

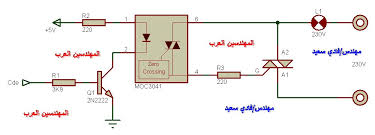

وهذه صوره


..





وهذه وصله باحدى مشاركات مهندسنا خميس54 ربنا يكرمه

كل ماتريد معرفته عن ال photocouplers
والدعاء لصاحبه __________________

أقراء تفاصيل أكثر من http://www.qariya.com/vb/showthread....#ixzz2nkCkc0k5
ه
مع الشكر لصاحب السؤال وصاحب المشاركه الأصليه
