#1 |
مهندس
![]()
المشاركات: 16
معدل تقييم المستوى: 0
|

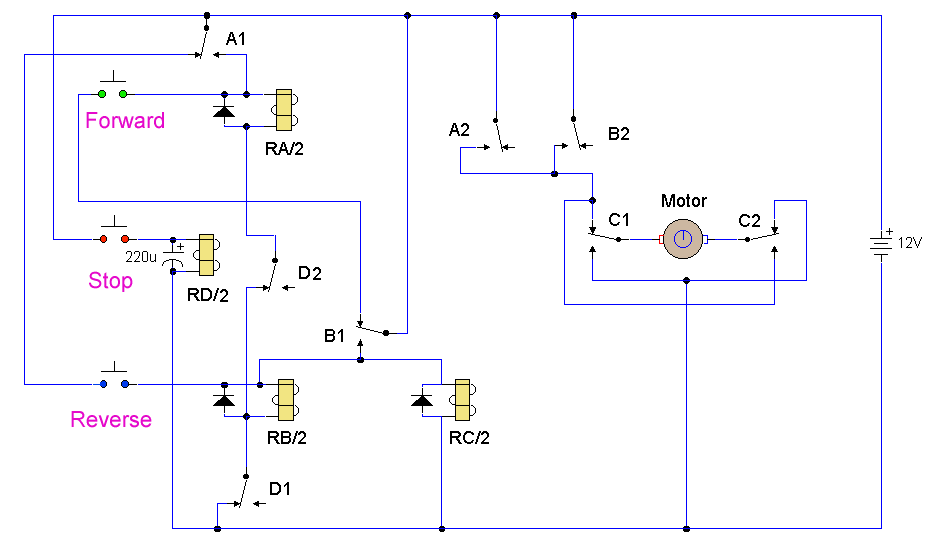

![]() تستخدم هذه الدارة حواكم ذات تماسات ثنائية الاتجاه تعتبر هذه الدارة عملية وذات وثوقية عالية
حيث لا تحوي على عناصر قابلة للعطب عن طريق زيادة التيار بشكل نسبي ![]() ![]() |
![]() |
![]() |
اعلانات |
![]() |
#2 |
مهندس متواجد
![]()
المشاركات: 119
معدل تقييم المستوى: 0
|
![]() أخي عمار السلام عليكم ورحمة الله وبركاته
أشكرك أولا على هذه الدائرة الرائعة لقد فهمت المضمون لهذه الدائرة الممتازة وأريد بعد إذنك بعض الايضاحات اولا: الطرف الاخر للمقاتيح a2,b2,d1هل هو مربوط بالريليه أم بماذا ثانيا: أرجو منك أن تشرح بشكل سريع عمل الدائرة اذا أمكن ذلك |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
مهندس
![]()
المشاركات: 16
معدل تقييم المستوى: 0
|
![]() اخي العزيز ان الطرف d1مربوط مع الريليهrd وهو عبارة عن تماس باتجاه واحد وككذلك الطرف b2مربوط مع rb
ولكنه عبارة عن تماس اتجاهين حسب تغذية الملف اي ان b1 b2 هما تماس واحد باتجاهين لان الزراع المتحرك ينتقل الى احدهما حسب قطبية تغذية الملف لان تغذية الملف مستمرة |
![]() |
![]() |
![]() |
#4 |
مهندس متواجد
![]()
المشاركات: 119
معدل تقييم المستوى: 0
|
![]() السلام عليكم ورحمة الله وبركاته أخي عمار
أشكرك كل الشكر على إهتمامك وسرعة ردك وأسأل الله أن يجعله في ميزان حسناتك يوم القيامة أخوك في الله غاشق الحسين |
![]() |
![]() |
![]() |
#5 |
مهندس متواجد
![]()
المشاركات: 119
معدل تقييم المستوى: 0
|
![]() أخي عمار السلام عليكم ورحمة الله وبركاته
عندي بعض الامور أبحث فيها وارجو أن تساعدني إذا توفرت لديك الامكانية منها زيادة مدى البث اللاسلكي لصورة كاميرة مراقبة وأسأل الله أن يزيدك من علمه أخوك في الله عاشق الحسين |
![]() |
![]() |
![]() |
#6 |
مؤسس موقع القرية الالكترونية
المشاركات: 11,350
معدل تقييم المستوى: 315
|
![]() دائرة جميلة وموثوقة لكنها تتطلب الانتباه اثناء تركيب الدائرة حتى لا يكون هناك اي خطاء في اطراف توصيل الريليه ..
تستخدم هذه الفكرة كثيرا في عالم الكهرباء للتحكم في اتجاه المحركات .. يستخدم عادة الرسم السلمي لتوضيح هذه الدوائر كما في هذا الموضوع .. http://www.qariya.com/vb/showthread.php?t=3893 :can: |
![]() |
![]() |
![]() |
#7 |
مهندس
![]()
المشاركات: 24
معدل تقييم المستوى: 0
|
![]() شكرا على المجهود
|
![]() |
![]() |
![]() |
#8 |
مهندس جيد
![]() الدولة: YEMEN
المشاركات: 252
معدل تقييم المستوى: 0
|
![]() الاستاذ المشرف العام فهد

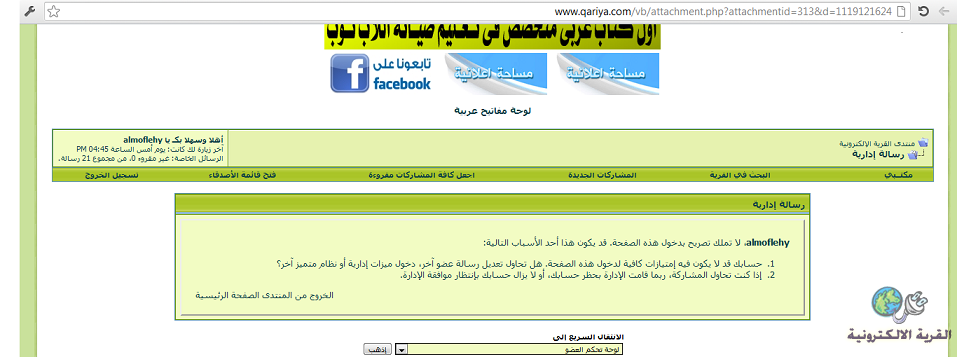

لماذا لا يمكنني مشاهدة الصورة المرفقة فعند النقر على الصورة المرفقة تضهر لي هذه الصفحة ![]() |
![]() |
![]() |
![]() |
