السلام عليكم ورحمة الله ..

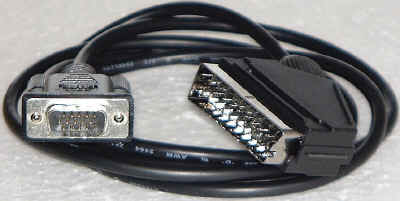

نعم تستطيع .. وذالك بأستخدام مخرج الـ SCART المتوفر مع بعض الاجهزة الالكترونية .. ومنها جهاز الرسيفر من نوع HUMAX
هناك تشابه كبير بين اشارة هذا المقبس الـ SCART .. مع مخرج كرت الشاشة للكمبيوتر .. فكلاهما يتعامل مع اشارة من نوع RGB
وكلاهما يحمل نفس الجهد وهو 0.7 فولت peak to peak .. ومقاومة حمل مقدارها 75 اوم
طريقة التوصيل ..
<p><a href="http://electvillage.netfirms.com/Electronic/project/circuits/scart.gif">
<img border="2" src="http://upload.qariya.info/up05/scart981.GIF" xthumbnail-orig-image="http://electvillage.netfirms.com/Electronic/project/circuits/scart.gif" width="100" height="98"></a></p>
كود:
<table cellSpacing="5" cellPadding="2" border="5">
<tr>
<td><font size="+2">9, 13, 17, 14</font></td>
<td><font size="+2">GND</font></td>
</tr>
<tr>
<td><font size="+2">7</font></td>
<td><font size="+2">Video in <font color="#0000ff">blue</font></font></td>
</tr>
<tr>
<td><font size="+2">11</font></td>
<td><font size="+2">Video in <font color="#008000">green</font></font></td>
</tr>
<tr>
<td><font size="+2">15</font></td>
<td><font size="+2">Video in <font color="#ff0000">red</font></font></td>
</tr>
<tr>
<td><font size="+2">16</font></td>
<td><font size="+2">Blanking</font></td>
</tr>
<tr>
<td><font size="+2">20</font></td>
<td><font size="+2">Video</font></td>
</tr>
</table>
:can:
هل بالامكان فعلا؟!
