[kador21]

المشكلة في بور الشاشة
الشاشة تقوم بحرق الفيوز وطبعا انا اعمل بواسطة مصباح السريا
عند القياس
بالنسبة
للمكثف الكبير الجهد = 320 فولت
ترانسيتور البور في الطرف الأوسط = 300 ..لكن لا يقوم بإخراج أي قيمة من الطرفين الآخرين =0 ....ملاحظة : الترانسيستور سليم من شاشة تعمل 100/100 وبنفس الرقم
ايسي3842 لا يوجد اي فولت = 0 ..ملاحظة الايسي سليم من شاشة تعمل 100/100 وبنفس الرقم
قمت بمراجعة الاربع دايود عند القياس
الديودات تقيس من الجانبين....ملاحظة هل هم بحالة جيدة؟
قمت بمراجعة المقاومتين اللتان بالقرب من 3842 و بجانب سلكين اللااين وقياسهما خارج الدائرة ... اعطيا قياس
ومراجعة كذلك بعض المقاومات المحيطة بال 3842 لكن دون جدوى في كل مرة أجد أنها تعطي قياس

الرجاء منكم لقد اختلط عليا الأمر فهل يمكن لكم حصر الخلل لهذه المشكلة

وبارك الله فيكم

[ghanim2008]

اخي الكريم قم نتغيير الptc المسؤل عن مسح الالوان وسوف تعمل باذن الله

[kador21]

أخي هل يمكنك التوضيح اكثر
1 ماهو ال ptc
2 وان تفضلت أخي ماهي العلاقة بين البور و الـ ptc

[ghanim2008]

اخي الكريم ال ptc تكون مربطة مباشرة مع الكيبل الموصول حول الشاشة من اجل مسح الالوان (degausse) وعلاقتها بالبور انها تكون مربوطة مباشرة مع مدخل الكهرباءوهي عبارة عن قطعة سوداء مربعة الشكل يكون بداخلها مغناطيس صغير وشكرا

[kador21]

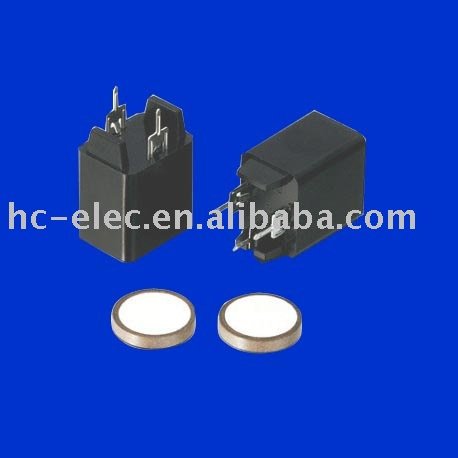

اخي اذا كنت تقصد هذه القطعة


وتأتي كذلك مربعة وسوداء و الذي أعرفه أنها عبارة عن مكثف وقد قمت بنزعها وهذا لسبب وجود احتراق في مكانها ...وتجربتها في شاشة أخرى وطلعت سليمة

[amarmessaad]

اقتباس المشاركة الأصلية كتبت بواسطة kador21 المشكلة في بور الشاشة الشاشة تقوم بحرق الفيوز وطبعا انا اعمل بواسطة مصباح السريا عند القياس بالنسبة للمكثف الكبير الجهد = 320 فولت ترانسيتور البور في الطرف الأوسط = 300 ..لكن لا يقوم بإخراج أي قيمة من الطرفين الآخرين =0 ....ملاحظة : الترانسيستور سليم من شاشة تعمل 100/100 وبنفس الرقم ايسي3842 لا يوجد اي فولت = 0 ..ملاحظة الايسي سليم من شاشة تعمل 100/100 وبنفس الرقم قمت بمراجعة الاربع دايود عند القياس الديودات تقيس من الجانبين....ملاحظة هل هم بحالة جيدة؟ قمت بمراجعة المقاومتين اللتان بالقرب من 3842 و بجانب سلكين اللااين وقياسهما خارج الدائرة ... اعطيا قياس ومراجعة كذلك بعض المقاومات المحيطة بال 3842 لكن دون جدوى في كل مرة أجد أنها تعطي قياس الرجاء منكم لقد اختلط عليا الأمر فهل يمكن لكم حصر الخلل لهذه المشكلة وبارك الله فيكم

أخي الكريم السلام عليكم ورحمة الله
إذا كان ديود تالف على جسر التوحيد فاعلم أنه هو السبب الأساسي لحرق الفيوز لأنه يعمل شورت وحسب تشخيصك أنه يقيس على الجهتين
لديك أربع ديودات عادية 2 أمبير سيراميك مكونة لجسر التوحيد قم بتغيير التالف منها مع الفيوز دون أن تنسى مراجعة موسفيت البور والديود المقابل لها مباشرة

ملاحظة: أنت قمت بقياس استنتاجات الفولت لبعض العناصر يعني أن الفيوز لم يكن تالف وأغلب الضن أنك عملت شورت بالأوفومتر بين الطرف السابع والثامن لـic المذبذب CU3842 لذلك عليك قياس الطرف السابع له بحرص للإضافة إحتمال أنه يكون تلف هو أيضا

وإن إن شاء الله ستعمل
معك للمتابعة
تقبل احترامي

[kador21]

سأقوم بتغيير الدايود الاربعة كلهم وكذلك الايسي و ا أوافيكم بالنتيجة

وبارك الله فيكم وشكرا لكم كثيرا وجزاكم الله خيرا كثيرا

[kador21]

الأخوة ghanim2008 و amarmessaad

قمت بنزع الدايودات الاربعة وكذلك الديود المقابل للترانسيستور وقياسهم خارج الدائرة

والنتيجة أنهم جميعهم يعملون بكفاءة كل قياسهم واحد وفي جهة واحدة

ترى أين الخلل ؟؟؟
