[Dabash]

بسم الله الرحمن الرحيم...


اخواني لدي مشكله مرت معي في روبوتي الاوهي انني لم اجد اي معلومه مفيده في pic16f616..

لذلك قررت الاستغناء عن هذا المتحكم ووضع متحكم اشمل..ثل pic16f84a وهذا بمساعده صديق لي..


وقد شرحل لي الكثير لاكني لا استطيع فهم بعض المسطلحات فيها لذلك..اطلب منكم راجيا ان تعينوني

وتشرحو لي مافي الصوره..



واهمها..

osc 1+2


ما هي external osc 4 to 20 mhz؟؟

ما هو MCLR؟؟




شاكرا لكم جهودكم..




تحيتي..

[geniusse01]

السلام عليكم

كيف الحال اخي العزيز..

بكل بساطة البك يتكون من منفذين Α , Β وكل منفذ يتكون من عدد من الاطراف..طبعا المنفذ RΑ4 مكتوب بجانبه TOCKI اي يمكن استخدامه لوظيفة اخرى وهي عد النبضات الخارجية(لمزيد من التفاصيل يمكن مراجع الداتاشيت له) اما المنفذ RB0 فله وظيفة اخرى وهي انه يتحسس لاي تغير على هذا الطرف ويعمل ما يدعة المقاطعة(اي اذا تغير هذا الطرف مثلا توقف وقم باشعال ضوء محدد)اما الاطراف الباقية فهي OSC1CKIN و OSC2\CKOUT فهي الاطراف المخصصة لوصل الكريستالة (حيث تعتبر كالساعة التي يعمل عليها البك وبدونها لا يعمل) هناك الطرف MCLR وهو يدعي التصفير..حيث انه يجب ان يطبق عليه جهد موجب ليعمل البك (مثل كبسة الريستارت الذي في الكمبوتر يقوم باعادة تشغليا الجهاز اذ ضغطت الزر) لذلك يوصلى اليه جهد موجب دائما ليعمل البك طبيعيا..وطبعا كل قطعة الكترونية ينقصها طرف جهد التغذية الموجب(Vdd) والطرف السالب(Vss) لكي يعمل بشكل طبيعي...

الان ناتي للسؤال الاخير وهو :external osc 4 to 20 mhz؟؟

قلت بان البك يحتاج الى كريستالة لكي يعمل .وهنا يحدد تردد الكريستالة (حيث عندما تسال البائع عن كريستالة يطلب منك ترددها لعطيك المطلوب)..حيث ان هذا المتحكم يمكن ان تستخدم معه كريستلة بتردد من 4 ميجاهيرتز الى تردد 20 ميجا هيرتز..واي تردد يقع بينهما يودي المطلوب.وابسط شي استخدام كريستالة 4 ميجا هيرتز ليعمل البك..واي استفسار فجميع الاخوان لن يقصروا معك..

واخر دعوانا ان الحمدلله رب العالمين..وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم..

[Dabash]

اخي اشكرك بشده..

لانك اختصرت علي وقت وجهد كبير جدا كنت سأضيعه بالبحث..

لن استطيع ان اعطيك حقك بكلامي لاني لا استطيع التعبير عن سعادتي...


اشكرك مره اخرى..

تحيتي لك..

[starman222]

السلام عليكم

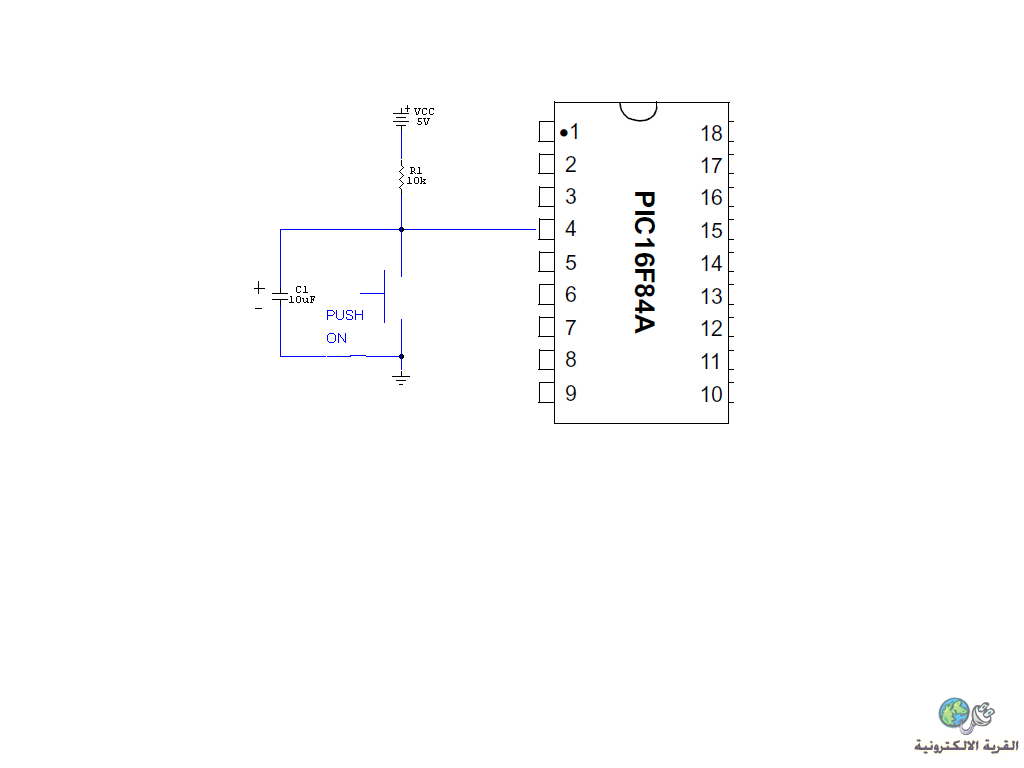

المصطلح MCLR معناه ان هذا البن ويكون عادة البن الرابع يستخدم للتصفير اي اعادة تشغيل الpic ويجب ربطه كما في الصور الموضحة ادناه
