تركيب دائرة الريموت كنترول للتليفزيون العادي

[ahmed beco]

بسم الله الرحمن الرحيم

اخواني الموضوع ليس بجديد ولكن لكثرة الاستفسار عن طريقة تركيب دائرة الريموت كنترول كتبت هذا الموضوع وارجو ان يكون مفيد للجميع وخاصة اخواني المبتداين والهواة

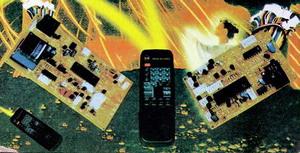

واستاذن اخواني المحترفين في تعريف بعض الامور بطريقة عادية وليس بها تكلف وهذا شكل الدائرة




وابدا اولا بتعريف كيفية عمل التيونر
فمعظم اجهزة التليفزيون تستخدم التيونر العادي واطرافة بالترتيب كالتالي
1-طرف RF IN وهو الطرف الذي يوصل بة الاريال
2- طرف UB وهو طرف تغذية قنوات UHF
3 طرف TU وهو طرف مولف القنوات
4- طرف VH وهو طرف تغذية قنوات VHF-H
5- طرف AGC وهو الطرف المسؤل عن تنعيم الاشارة المستقبلة
6- طرف VL ووهو طرف تغذية قنوات VHF-L
7- طرف +B وهو الطرف المسؤل عن تغذية علبة التيونر
8- طرف IF OUT وهو المسؤل عن نقل الاشارة الي الجهاز


* كيف يعمل التيونر لابد من وجود 12V علي خط التغذية +B
* ويقوم السويتش الموجود في علبة الفاين تيوننج بتحديد الباند المراد استقبال قنواتة فاما يقوم بتوصيل التغذية الي طرف UB او VH او VL وهي ايضا 12V
* ثم نقوم بتوليف المحطات عن طريق المقاومة المتغيرة الموجودة ايضا في علبة الفاين تيوننج والتي توصل 30V الي طرف TU بالتدريج من 0V الي 30V
* هذا التوليف توليف يدوي واردت ان اقوم بتوضيحة قبل البدا في دائرة الريموت

ثانيا نبدا بطريقة تركيب الدائرة
وينقسم الكارت عند تركيبة الي عدة مراحل
1- القدرة Power
2- الاطراف الخاصة بالكتابة علي الشاشة
3- الاطراف الخاصة بالباحث Search
4- اطراف التحكم في الاضاءة والوضوح والالوان والصوت
5- اطراف التحكم عن بعد
وانصح بتجربة الجهاز قبل البدا في تركيب دائرة الريموت واصلاح اي عيوب في الجهاز اولا حتي لا تشكك في الدائرة
*تركيب اطراف القدرة Power
السوكيت B1 و B2 دخول 220V بعد المفتاح الرئيسي
السوكيت B1 و B10 خروج الي جهاز التليفزيون
والشكل التالي يوضح طريقة التوصيل



*تركيب سوكيت السنسور المسؤل عن التحكم من بعد P6A
*تركيب اطراف التحكم في الاضاءة والوضوح والالوان والصوت السوكيت P1A كالتالي
طرف 1 – اضاءة توصل علي الطرف المتغير من مفتاح Bright
طرف 2 – وضوح توصل علي الطرف المتغير من مفتاح Contrast
طرف 3 – الوان توصل علي الطرف المتغير من مفتاح Color
طرف 4 – صوت توصل علي الطرف المتغير من مفتاح Volume
طرف 5 – 12 فولت من الجهاز ويستحسن ان تاخذ من علي طرف B+ من علي علبة التيونر

*تركيب الاطراف الخاصة بالباحث السوكيت P2A وتوصل كالتالي
طرف1- 30 فولت من الجهاز اما الاجهزة الاوكر ناخذ 30V بتركيب زنر 30 فولت علي مقاومة 15K من خرج 110V-DC كما بالشكل التالي



طرف2- يوصل الي طرف TU في علبة التيونر
طرف3- يوصل الي طرف A.V ان وجد وهو المسؤال عن قناة الاوديو فيديو
طرف4- يوصل الي طرف AFC لايقاف القناة اتوماتيكي وسارفق بعض نمازج تليفزيونات لتسهيل عملية التوصيل
طرف5- يوصل بارضي الجهاز ويستحسن ارضي التيونر





*تركيب الاطراف المسؤلة عن تغيير الباند السوكيت PH/A وهو التيونر العادي كالتالي
طرف1- يوصل الي طرف VHF.L علي علبة التيونر
طرف2- يوصل الي طرف VHF.H علي علبة التيونر
طرف3- يوصل الي طرف UHF علي علبة التيونر
ويوجد انواع تليفزيون تستخدم انواع تيونر مختلفة توصل للسوكيت PU كالتالي
طرف1-يوصل الي طرف BV
طرف2- يوصل الي طرف BS
طرف3- يوصل الي طرف BU
وبعض التيونرات تحتاج تعديل كتيونر NEC كما مبين بالشكل التالي



وهناك بعض انواع علب التيونر يستحسن استبدالها بتركيب علبة تيونر علي دائرة الريموت
ملحوظة: هناك بعض المودلات تحتاج الي تنعيم للصورة فيركب مكثف 100M16V علي اطراف الباند والارضي وتركيب مكثف .47M50V علي TU والارضي



*تركيب اطراف البيانات اولا سوكيت P4Aويوصل الي قواذف Emitter ترانزستورات تكبير الالوان والموجودة عادة علي سوكيت الشاشة مباشرة وبدون اي مقاومات وتوصل كالتالي
طرف1- يوصل الي Green الاخضر
طرف2- يوصل الي Red الاحمر
ثانيا السوكيت P5A ويوصل الي نبضة التردد الراسي وفتيلة الشاشة Heater ويوصل كالتالي
طرف1- اشارة الراسي V.Pulse
طرف2- اشارة الافقي H.Pulse
ويتبقي لنا السوكيت المسؤل عن عمل لوحة تحكم من الجهاز ليعمل في حالة فقدان الريموت او تلف البطاريات ونستعمل المفاتيح الموجودة في التليفزيون لتغيير القنوات ولكن بعد ان نلغي السوست الموجودة المفاتيح لتعمل تتش Touch بدلا من Push botton
والسوكيت المسؤل عن هذة العملية P3/1 ويوصل كاتالي
طرف 1 مع 2 = ch+
طرف1 مع 3 = ch-
طرف1 مع4 = vol+
طرف1مع5 = vol-

وهذة صورة بالتوصيلات



وبذلك نكون قد انتهينا من تركيب دائرة الريموت ولم يتبقي لنا الا بعض النمازج العملية

اخوكم احمد بيكو

[tarekj]

جزاك الله كل خير يابوحميد، ياسلام لو أمكن تشرح كدائرة عملية دائرة التليفزيون السانيو لأنه ليس به فولت الـ 33 ومحيرني شوية.

أنا كنت مركب الدائرة التركي وشغاله لكن الريموت تلف ومافيش في السوق علشان كده عايز أغيرها بالدائرة الصينى.

جعلها الله في ميزان حسناتك

[ahmed beco]

المشاركة الأصلية كتبت بواسطة tarekj

جزاك الله كل خير يابوحميد، ياسلام لو أمكن تشرح كدائرة عملية دائرة التليفزيون السانيو لأنه ليس به فولت الـ 33 ومحيرني شوية.

أنا كنت مركب الدائرة التركي وشغاله لكن الريموت تلف ومافيش في السوق علشان كده عايز أغيرها بالدائرة الصينى.

جعلها الله في ميزان حسناتك

[SIZE=5]اخي العزيز ال30 فولت ليست مشكلة يمكنك تركيب زنر 30 فولت ومقاومة 15 كيلو علي مكثف الخرج 100 مكرو 160 فولت

وساقوم بارفاق جداول للتوصيل تباعا ان شاء الله
اخوك احمد بيكو

[ahmed beco]

اخواني وهذة هي

النمازج العملية للتوصيل

ملحوظة الملفات مضغوطة ببرنامج الوين رار وتفتح ببرنامج الاوفيس
اخوكم احمد بيكو

[فهد المنصور]

شكرا لك اخي أحمد على هذه المشاركة الجميله وعلى مجمل مشاركاتك القوية في القرية ..


:can:

[علي الشريف]

شكرا اخي الكريم احمد
ونتمني المزيد من هذه المشاركات القيمة

[ahmed beco]

[SIZE=5]كل الشكر لاخونا العزيز Fahad علي المرور والكلمات الطيبة
وكل الشكر لاخونا العزيز علي الشريف علي المرور والكلمات الطيبة
اخوكم احمد بيكو


يتبع

[أحمـد السيد]

شكرا يا باش مهندس أحمد على الموضوع انا كنت فى احتياج للموضوع من زمان أوى "جزاك الله كل خير"
لا تآخذنى استاذ أحمد انا أكاد مش فاهم كويس فى تركيب التليفزيون و لا فاهم المصطلحات اللى انت بتقولها
زى مثلا ( تيونر , B+ , الخ)
انا اسف بس ممكن التوضيح ولو أمكن تكون مدعمة بالصور اذا سمحت

ولو امكن احد الأعضاء المساعدة فالرجاء لا يبخل علينا بالمعلومة

و شكرا أخوانى الأحباء فى الله
السلام عليكم و رحمة الله و بركاتة
أخوكم :
أحمد السيد عبدة
