اصنع بنفسك كاميرة اشعه تحت الحمراء نظامين ومن كاميرة ويب عاديه

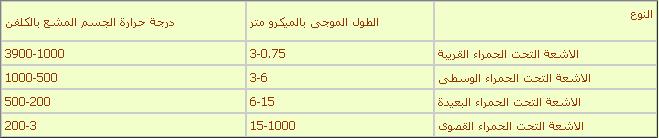

السلام عليكم ورحمة الله اعتزر اولا عن غيابى فقد انشغلت ببعض المشاريع الهامه جدا وكان اخرها اول برائه اختراع مصريه لى عن المولد الهيدروجينى للطاقه الكهربيه عموما سوف اضع دعوه عامه للجميع لحضور مؤتمر عرض هذا المشروع سوف تكون الدعوه عامه ومجانيه تماما لاعضاء القريه وغيرها ولو انى مش ناوى ادعو منتدى تانى كفايه الدكاتر اللى مستحلفين يفصصونى عموما لا اطول عليكم كثيرا منا ما يسمع عن كاميرة الرؤية الليلية ولكن لا يعرف ما هى<br />وفى الحقيقة هى كامبرة صممت خصيصا للتعامل مع الاشعة تحت الحمراء كمصدر للضوء بدلا من الضوء المرئى ويوجد منها نوعان<br />1-كاميرة الرؤية الموجبة وتعتمد على مصدر ضؤ للاشعة التحت الحمراء وتستخدم فى عمليات المراقبة والتصوير الليلى<br />2 كاميرة الرؤية السالبة وتعتمد على وجود ضؤ منبعث من الجسم المصور وبالتالى فهى مناسبة لعمليات مراقبة حرارة الجسم ومراقبة حرارة ادوات اللحام ومراقبة حرارة الاجزاء الالكتروية كما قد تستخدم فى الاغراض الحربية لرصد الاهداف ليلا<br />والجدير بالذكر ان لكل درجة حرارة طول موجى محدد ينبعث ويتحدد من خلاله نوع الكاميرة المستخدمة وفقا للجدول التالى  ر بالذكر ان هذه الكاميرة التى تعمل تعمل مع الاشعة التحت الحمراء القريبة والوسطى واذا اردنا ان نتعامل مع الاشعةالتحت الحمراء البعيدة يجب تبريد حساس الرؤية الى درجة 196 سيلسيوس تحت الصفر مما يتطلب نظام تبريد يعتمد على ضغط الهواء او نظام تبريد يعتمد على الفريون متعدد المراحل وقد تصل تكلفة هذا النظام الى 75000 دولار مما يعنى صعوبة فى الاقتناء كما تتطلب ايضا عدسات خاصة من السيلكون او سليكات الرصاص[/code] ارجو التثبيت لاتمكن من المتابعه التعديل الأخير تم بواسطة : ramy safwt بتاريخ 09-05-2009 الساعة 05:27 PM |
| اعلانات |
|
||||||

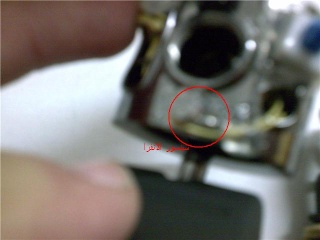

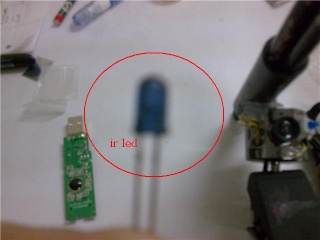

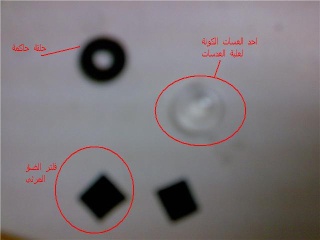

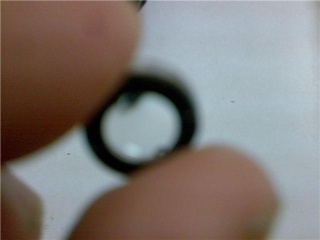

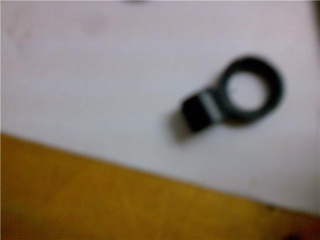

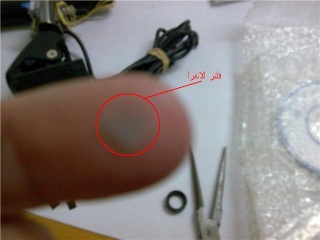

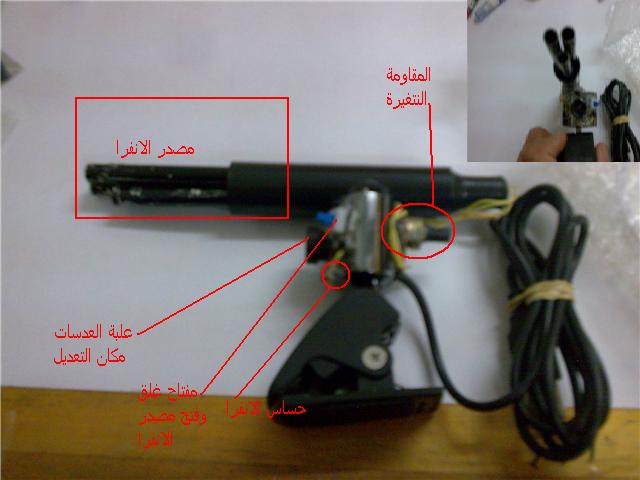

وفكرة الكاميرة هنا هى تغيير الفلتر الذى بوضع لمنع مرور الاشعة التحت الحمراء والفوق البنفسجية للحساس واستبداله بفلتر يقوم بمنع الضوء المرئى وااشعة الفوق بنفسجية والسماح بالاشعة التحت الحمراء بالمرور وايضا اضافة مصدر للاشعة التحت الحمراء وذر للتحكم فى عمله و مقاومة متغيرة للتحكم فى الاضائة وايضا استبدال المقاومة الضوئية بحساس للاشعة التحت الحراء
التعديل الأخير تم بواسطة : ramy safwt بتاريخ 09-05-2009 الساعة 05:16 PM |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
||||||
|
تابع
التعديل الأخير تم بواسطة : ramy safwt بتاريخ 09-05-2009 الساعة 05:37 PM |
|
||||||
|
تابع
|
|
||||||
|
|
|
||||||
|

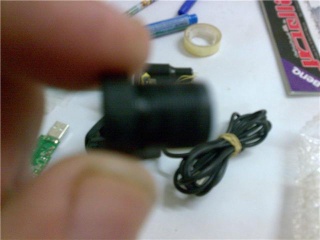

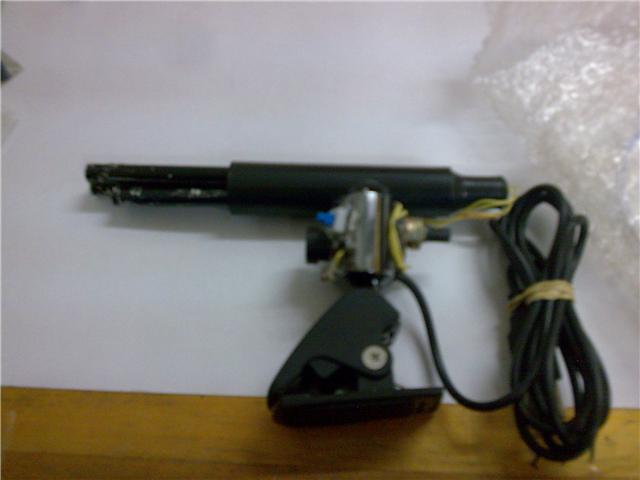

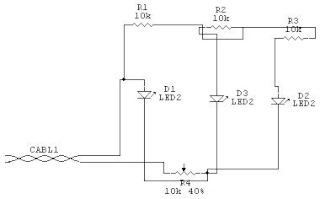

صور   الدارة المبسطة للتوصيل  وهنا ياتى الاستخدام عند غلق المفتاح يكون مصدر الافرا يعمل وبالتالى نصور بالنمط الموجب |
|
||||||
|

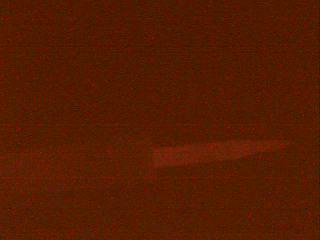

مثال ذلك  عند فتح المفتاح يمكننا التصوير بالنمط السلبى مثلا لكاوية وهى تسخن  اليكم فيديو تم تصويره بالكميرة اولا الرؤية الموجبة http://rapidshare.com/files/195649305/1.wmv.htm ثانيا الرؤيه السالبة http://rapidshare.com/files/195661603/cap2.wmv تم بحمد اله |
