سؤال ؟؟؟؟

[adae2008]

i get an output from tsop1738 its value is 600mV but wheni take a wire and put it in any amplifier using lm741 or lm324 and put it in +input to make an non invereting amplifier and watch the output but it didnot change whith my remote control however the outbut from the tsop1738 change normal with the remote control my question is should i put acapacitor between the out from the tsop and the + input of the ampliifier or not
to make it work and have again from the amplifier i tried both ICs
and not work should i do any thing else to make it work???????????????????????

[ماجد عباس محمد]

Please Put your explanation in a step by step context
Add schematic to clerify what you are doing
Best regards

[مسلم11]

ha ha ha
To do this, my dear, we must raise the voltage a bit or you can also put transistor is required to achieve that type pnp will your project well

[ماجد عباس محمد]

The tsop1738 Output is 5 volts and you shpuld get full 5 volts

Download the data sheet from
http://www.alldatasheet.com/datashee.../TSOP1738.html

you mush have something wrong with your circuit, The device is TTL & CMOS compatable, the datasheet has its connection to u controller

[osama matar]

بسم الله
أخي الكريم أرجو أن تكون تستطيع القراءة بالعربية
شاهد الشكل التالي:

تلاحظ استخدام ترانزيستور PNP للخرج

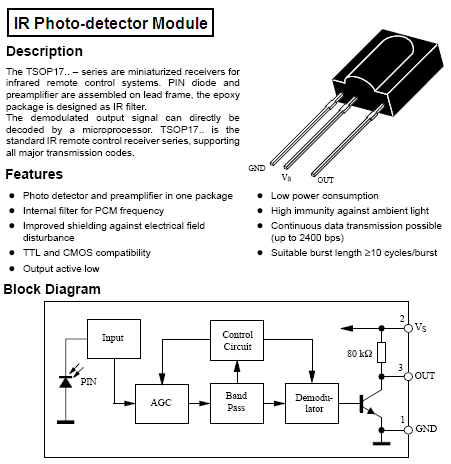

وعند العودة ل tsop1738 شاهد هنا

تجد أن الخرج H عند عدم وجود إشارة
وعندا نستخدم OP-AMP ونجعل الدخل على (+) فسوف تأخذ نتيجة H عند عدم وجود إشارة
والأفضل في هذه الحالة استخدام المدخل (_)
ولكن عدم وجود خرج ليس بسبب ذلك
لذا يجب عليك كما ذكر الإخوة إرفاق صور للعمل
ولا لزوم لمكثف بين IR و OP-AMP

[مسلم11]

لالالاتأكد اخي أسامه من أنه يجيد العربية بشكل جيد وشكرا لك على أطروحتك هذه

[adae2008]

بجد انا مش عارف اشكرك اذاي بس المخطط بتاعك كان في منتهي الروعه يا استاذ اسامه بجد و الله و هوا اللي خلاني انجح في الدايره بس لسا ناقصي نقطه ضغيره عشان الريلاي اعرف اوصله و شكرا ليك يا استاذ ماجد علي معلوماتك الهامه بجد و الله
و طبعا شكر خاص للاستاذ النسر اللي كلامه فيه استهزاء بس مش مهم انا بعرف عربي طبعا بس الكيبورد بتاعي مفهوش و لا حرف عربي عشان لابتوب عشان كده لازم اكتب english او افضل اجرب علي الحروف تمام كده


هيا فيه مشكله تانيه انا لما بوصل الريلاي في الدايره و ادوس علي الريموت بتتغير ال clk بس الريلاي بيعمل تكه و لما ادوس علي الريموت تاني مش بيحصل اي خاجه و لا ختي ال clk راضيه تتغير يعني ال اللمبه الحمرا تنور في الاول ر بعدين اضغط علي الريوت فاللمبه الخضرا تنور و لما اضغط تاني اللمبه تفضل برضه خضرا

[adae2008]

بجد انا مش عارف اشكرك اذاي بس المخطط بتاعك كان في منتهي الروعه يا استاذ اسامه بجد و الله و هوا اللي خلاني انجح في الدايره بس لسا ناقصي نقطه ضغيره عشان الريلاي اعرف اوصله و شكرا ليك يا استاذ ماجد علي معلوماتك الهامه بجد و الله
و طبعا شكر خاص للاستاذ النسر اللي كلامه فيه استهزاء بس مش مهم انا بعرف عربي طبعا بس الكيبورد بتاعي مفهوش و لا حرف عربي عشان لابتوب عشان كده لازم اكتب english او افضل اجرب علي الحروف تمام كده


هيا فيه مشكله تانيه انا لما بوصل الريلاي في الدايره و ادوس علي الريموت بتتغير ال clk بس الريلاي بيعمل تكه و لما ادوس علي الريموت تاني مش بيحصل اي خاجه و لا ختي ال clk راضيه تتغير يعني ال اللمبه الحمرا تنور في الاول ر بعدين اضغط علي الريوت فاللمبه الخضرا تنور و لما اضغط تاني اللمبه تفضل برضه خضرا http://www.qariya.com/electronics/remot11263.htm
