عطل دائرة تغذية لجهاز واي ماكس انترنت لاسلكي

[bomunder]

السلام عليكم لم اجد باب للموضوع لادراجه فيه

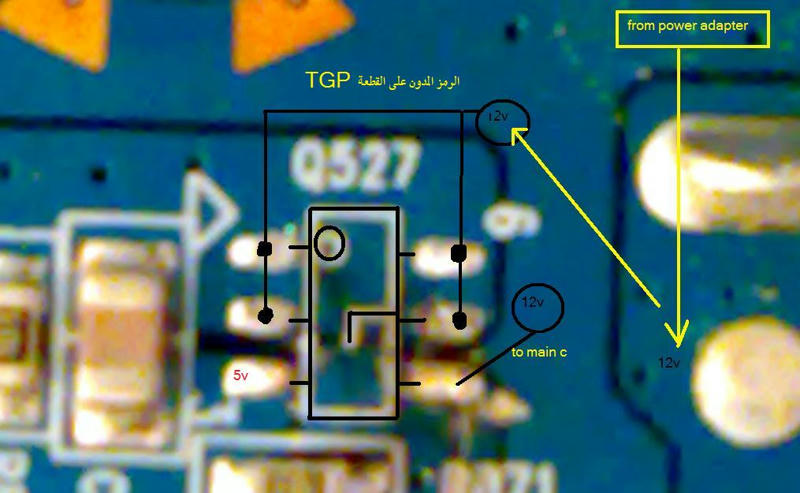

المشكلة تذبذب التيار الكهربائي للشبكة الرئيسية نتج عنه احتراق قطعة بعد مدخل التيار 12 فولث لدرجة التفحم واضطررنا الى فتح جهاز جديد لاخد رقمها فما وجدنا سوى TGP وهذه الصورة

وهذه صورة الاصل

هل يمكن توصيل الدائرة بقطعة اخرى او مباشرة او اي حل اخر ترونه
ومشكورين

[مصطفى بحرى]

بسم الله والصلاه والسلام على رسول الله
من الواضح أخى الفاضل أنها
قطعه ريجاليتور مزدوجه الخرج
بمعنى ال12 يدخولوا عليه وتخرج 5 و...
حسب ماهو موضح على اللوحه
فمن التأكد من خرج الوحده السليمه للجهود المطلوبه
نعوض بتركيب ريجاليتور شكل الترانزيستور 1\2 باور 3أطراف
وهى كالتى موجوده فى محركات اسطوانت ال dvd تتغذى من ال12

وانا شايف من الرسم ب6 أطراف 2 مع بعض و2 مع بعض
وخرج 5 وخرج 12 يعن ستحتاج 2 ريجاليتور 5,12
طرف دخول 1+2 =+12 , طرف دخول 5+6 =-12
طرف 3 خرج 5فولت ,طرف 4 خرج 12فولت
هذا لو كانت غاليه الثمن
تستحق المحاوله
والله أعلى وأعلم

[bomunder]

اشكرك على سرعة الرد وللعلم ان النقاط 1-2-5-6 متواصلة مع بعض على خط التغذية 12 v والمطلوب 12v على النقطة 4 الموصول على المكثف470 -25v اما النقطة 3 بها 5 فولث

تحياتي

[مصطفى بحرى]

بسم الله والصلاه والسلام على رسول الله
كده تمام يعنى 1,2,5,6 واخدين +12 من الأدبتر
اللى هم بيكونوا أكثر من 12 قليلا حوالى 13,5
ليتم تنظيمهم وإخراجهم 5,12 والأرضى مشترك
ريجاليتور 3 طرف : la7812
طرف المنتصف تلحمه فى الأرضى
طرف in تلحمه فى 1,2,5,6
طرف out تلحمه فى طرف 4
ويستحسن تفعل أيضا مع خرج 5 فولت
لأن القطعه بتقول متفحمه ماتضمنهاش
ريجاليتور la7805

[bomunder]

مشكور اخي مصطفى بحري لقد نجحت الفكرة بعدد 2 ترانزستور la7812,la7805 بالرغم من وجود سخونة بسيطة ارجوا ان لا يكون لها ثأتير مستقبلا اما الجهاز شغال 100% الان
