الترانزيستور وما ادراك ما الترانزيستور دوخني ياجماعه ادخلو ..

[بكّوشي]

بسم الله الرحمن الرحيم
----------------------------------------
اخوان انا هاوي الكترونيات و لكن ادرس في كلية نظريه بعيده عن الفيزياء

المهم خلصت بعض مبادئ الفيزياء الكهربائيه
وفهمت المقاومات والمكثفات والدايود والريل

الا الترانزيستور ياجماعه صدع راسي على حسابو وفكرة اترك الاكترونيات كلها

المهم انا فاهم اشياء كثيره في الترانيزيستور مثل ان القاعده تتحكم في تيار المجمع وهكذا

لكن مشكلتي لو دخل الترانزيسور في دائره بسيطة لا ادري كيف يعمل


ايضا اواجه صعوبه في فهم ابسط الدائرات لا ادري لماذا ...

ارجو من لديه القدرة على الاجابه تقديم لي يد العون

اريد دائرة بسيطة فيها ترانزيستور وشرح هذه الدائره من المقاومات وفائدتها في الدائرة والترانيستور ...

[mohamedse]

السلام عليكم

كلامك بالضبط هو ما مررت بة لسنوات مع الترانزستور
و أقول لك الطريق الوحيد لفهم الترانزستور و تحليل الدوائر هو التحلى بالصبر و الأصرار (عن تجربة) و هذا أيضا ما لاحظتة فى مشاركتك

لذلك سوف نتحدث معا عن الترانزستور و عملة فى الدوائر و نبتعد قليلا عن الشرح الذى يأتى فى المرحلة الثانية

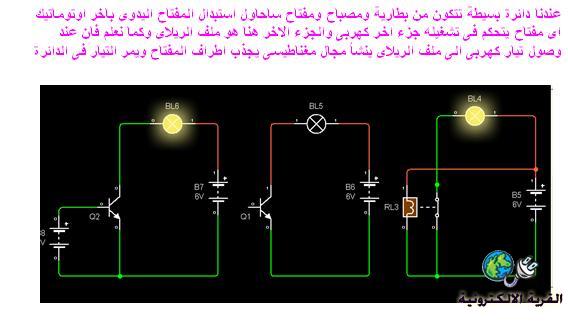

أذا أردت أن تضىء لمبة صغيرة ليد مثلا و تطفأة...فكيف تفعل ذلك......

بالطبع وصل الليد بالبطارية و أقطع أحد الأسالك و ضع بين طرفيه زر و أضغط على الزر ينير الليد أرفع يدك من على الزر ينطفأ الليد

ليس هناك مشكلة الى الأن..... أساسيات الكهربة و ليست حتى الألكترونيات

حقول لك أجعل اللمبة تضىء ثانية و تنطفىء ثانية ربما تستطيع من خلال الزر

حقول لك تقدر تضىء اللمبة و تطفأها 10 مرات فى الثانية
هنا لا تستطيع
و ستلجأ للألكترونيات لأن الترانزستور أسرع بكثير من يدك عند الضغط على الزر
و هذا مجرد أستخدام من أستخدامات الترانزستور

فمثلا تريد أن تضىء لمبة بتيار معين ثم يزيد و يقل بشكل موجة معينة مركبة أى ليس لها شكل

الترانزستور يفعل ذلك لأنة كصنبور يمرر التيار المطلوب و بالشدة المطلوبة

فى النهاية الترانزستور عنصر ألكترونى يمرر التيار المطلوب بالشدة المطلوبة بسرعة عالية و أداء عالى

كيف يتم التحكم فى الترانزستور

من خلال القاعدة مقدار التيار الذى يدخل لها يحدد مقدار التيار الذى يمررة

بمعنى تدخل لقاعدة ترانزستور تيار قليل كأنك تفتح الصنبور قليلا
تدخل للقاعدة تيار أعلى كأنك تفتح الصنبور أكثر

للفهم أكثر عن الأستخدمات

المجهار أو السماعة
تستخدم لتحويل الكهرباء الى موجات صوتية
معنى ذلك أن الصوت قبل خروجة من المجهار كان كهرباء..... نعم

أنظر شكل موجة الصوت



كيف تستطيع أن تغير قيمة الفولت و شدة التيار تتغير بالسرعة هذة ألا من خلال الترانزستور

أقرأ بتأنى و أسأل و ان شاء الله نجيبك لأن أسلوب السؤال و الجواب و التفاعل أفضل

[بكّوشي]

وعليكم السلام
---

اخي جزاك الله خير على الرد وكثر الله من امثالك مساعدتك لي دليل على حبك لاخيك المسلم ...

المهم عندي اسئله بسيطة انت قلت

من خلال القاعدة مقدار التيار الذى يدخل لها يحدد مقدار التيار الذى يمررة

لكن سؤالي يمرره الى اين ؟

واريد دائرة لمبة ليد تضيئ وتطفئ بواسطة ترانزستور مع شرح الدائره كامله

اسف على طلبي الطويل والصعب لكن قد يأتي يوم من الايام اتذكر فضلك على
واشرح لناس مثلي وكل هذا يصبح حسنات لك

[TWIN_EST]

السلام عليكم ورحمة الله وبركاته

وأقول للأخي العزيز mohamedse الله يعطي العافية على الشرح الرائع

وأعود الى أخي العزيز بكّوشي
كيف حالك ياأخي العزير أن شاء الله تمام التمام
أما بالنسبة للأستفساراتك فنحن جميعا" لا نتوانا عن خدمة اخواننا وذلك من فضل الله وحده

أخي العزيز سوف نشرح الترانزستور بطريقه هندسية لكن مبسطه جدا"

أخي العزيز تخيل بأن الترانزستور عبارة عن صنبور ماء ( حنفية ماء)




صديقي العزيز عندما يصبح فرق الجهد بين طرفي القاعدة ( Base) و الباعث (Emitter)
0.7V فولت هذا طبعا" في ترانزستورات السيلكون أما الجرمانيوم فهيا 0.3V

كما قلنا عند هذا الجهد وهو جهد القطع يصبح الترانزستور في حالة أشباع و سوف يمر تيار بين الوصلة المجمع بأتجاه الباعث

وهذا جواب على سؤالك يا أخي العزيز

لكن سؤالي يمرره الى اين ؟

أخي العزيز أن تيار القاعدة يتم بواسطته التحكم بتيار المار بين المجمع و الباعث و كأنك تحرك مفتاح صنبور الماء أما ليخفض تدفق الماء و اما ليزيد من شدة التدفق

[mohamedse]

السلام عليكم

وأقول للأخي العزيز mohamedse الله يعطي العافية على الشرح الرائع

شكرا لك أخى الكريم TWIN_EST على كلماتك الطيبة و بارك الله فيك على المعلومات القيمة و جعلة ان شاء الله فى ميزان حسناتك

[aloash]

اخى العزيز واللة انا استفت كثيرا من شرحك ولكن هل من مذيد
اذا كان باستطاعتك ان تشرح لنا التشريح الكامل لعمل الترانزستور وكيف انة يستطيع عمل تكبير للاشارة او يقوم بتثبيت جهد معين تفصيلا بمعرفة اتجاة التيار
فمثلا انا اعرف الشرح التفصيلى لعمل الدايود وكيف يسمح بسير التيار فى اتجاة واحد وكيف هو يعمل صمام وذلك كالتالى
ان الدايود يحمل فى داخلة بلورات تحتوى على الشحنات الموجبة واخرى السالبة فاذا دخل الى الدايود شحنات موجبة وسالبة معا من ناحية موجب الدايود سوف يخرج لنا من سالب الدايود شحنة موجبة وذلك باستخدام قانون المختلفان يتجازبان والمتشابهان يتنافران وبهذا فان الشحنة السالبة الداخلة تتنافر مع السالبة التى بداخل الدايود فلا تمر بينما الشحنة الموجبة الداخلة تتجازب فتمر
هكذا انا فهمت فكرة عمل الدايود فهلا تكرمت على بشرح ما هى ديناميكية عمل الترانزستور وكيف يقوم بعمل كل هذة المهام وشكرا
اخوك على عشماوى فنى صيانة الحاسب الالى

[ahmed115]

المشاركة الأصلية كتبت بواسطة aloash

اخى العزيز واللة انا استفت كثيرا من شرحك ولكن هل من مذيد
اذا كان باستطاعتك ان تشرح لنا التشريح الكامل لعمل الترانزستور وكيف انة يستطيع عمل تكبير للاشارة او يقوم بتثبيت جهد معين تفصيلا بمعرفة اتجاة التيار
فمثلا انا اعرف الشرح التفصيلى لعمل الدايود وكيف يسمح بسير التيار فى اتجاة واحد وكيف هو يعمل صمام وذلك كالتالى
ان الدايود يحمل فى داخلة بلورات تحتوى على الشحنات الموجبة واخرى السالبة فاذا دخل الى الدايود شحنات موجبة وسالبة معا من ناحية موجب الدايود سوف يخرج لنا من سالب الدايود شحنة موجبة وذلك باستخدام قانون المختلفان يتجازبان والمتشابهان يتنافران وبهذا فان الشحنة السالبة الداخلة تتنافر مع السالبة التى بداخل الدايود فلا تمر بينما الشحنة الموجبة الداخلة تتجازب فتمر
هكذا انا فهمت فكرة عمل الدايود فهلا تكرمت على بشرح ما هى ديناميكية عمل الترانزستور وكيف يقوم بعمل كل هذة المهام وشكرا
اخوك على عشماوى فنى صيانة الحاسب الالى

اخى العزيز
انا كنت دايخ نفس الدوخة بتاعك دى فى البداية فى فهم عمل الترانزستور وقرات شروحات كتير دوختنى اكتر واخر شئ توصلت لشرح ريحنى هو تقريب فكرة الترانزستور لفكرة عمل الصمام الثلاثى
الفكرة الاساسية بتقول ان هناك بلورتين من نفس النوع يسميان(لنفترض انهما من النوع السالب) بالمجمع والمشع هما فى حد ذاتهما لو وضعناهما فى دائرة سيكونان مثل اى مادة موصلة ولاقيمة لهما لانهم سيمرران التيار بين طرفيهما دون اى تدخل كانهم مفتاح متلامس الاطراف

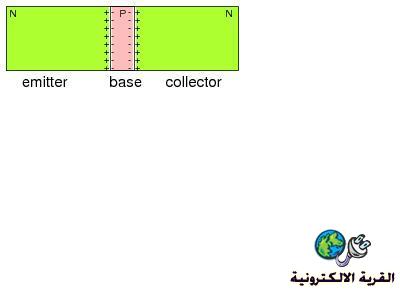

جاء العلماء ووضعوا بلورة مخالفة من النوع الموجب بينهما وكما فهمت انت فكرة الدايود اصبحت كل بلورة منهم تمثل دايود مع البلورة الوسطى وطالما دايود يعنى هناك حاجز جهد او سمها للسهولة منطقة عازلة بين كل وصلة كما فى الشكل وسمى البلورة الوسطى القاعدة



اذا وضعت الثلاث بلورات على هذا الوضع فى دائرة بطارية ومصباح فلن يمر التيار نظرا لوجود حاجزين مكونين من 0.6 فولت على كل وصلة القاعدة مشع وحاجز اصلا كبير جدا كان فى الاول 0.6 فولت بين المجمع والقاعدة واصبح كبير نتيجة لتوصيل عكسى للدايود مجمع مشع

وكتمثيل بسيط اعتبر ان هناك حفرة كبيرة امام الناس فى الشارع ويريد الناس العبور الى الطرف الاخر تلك الحفرة هى 0.6 فولت على الوصلة الاولى واخرى كبيرة على الوصلة الثانية

هناك مجال كهربى بين اطراف المجمع والمشع قوى ناتج من وجود البطارية هذا المجال متحفز لجذب اى الكترونات الى الطرف الموجب من ناحية المجمع والقادمة من المشع ولكن المشكلة ان المسافة بعيدة فكما تعلم شدة المجال الكهربى تتوقف على المسافة بين اللوحين على اعتبار ان كل بلورة هى لوح
اذن ماهو الحل؟

الالكترونات قادمة من القطب السالب للبطارية فتدخل الى المشع فتجد حاجز القاعدة 0.6 فولت فتتوقف ..والمجال الكهربى للبطارية لايستطيع جذب الالكترونات من تلك المسافة فما الحل؟

الحل ان نقرب المسافة ونختصرها للالكترونات بالضبط كانك وضعت لوح خشب على الحفرة الكبيرة لكى تكون معدية ينتقل عليها الناس الى وسط الحفرة فيستطيعوا القفز مرة اخرى الى الطرف الاخر

هنا اللوح الخشبى يمثل كسر الحاجز الاول بين القاعدة والمشع 0.6 فولت ( او 0.7 ) فاذا ماكسرت هذا الحاجز سقطت الالكترونات داخل القاعدة ووقعت فى مصيدة المجال الكهربى بين المجمع والمشع فيلتقطها فتدفع امامها الكترونات المجمع ناحية القطب الموجب للبطارية فيسير التيار الكهربى



اثناء مرور الالكترونات عبر القاعدة والتى سمكها بسيط جدا بالنسبة للمشع والمجمع تتحد جزء بسيط جدا منها مع فجوات القاعدة مكونة تيار القاعدة التى نسبته قليلة جدا بالنسبة لتيار المجمع والمشع
سوف تقولى لى كيف نكسر الحاجز بين القاعدة والمشع؟
هل نستخدم بطارية جديدة اعلى من 0.7 فولت وتكون قطبيتها مشابهة لقطبية القاعدة يعنى موجبة ؟

ام نحاول ربط طرف القاعدة بجهد مناسب لها من نفس البطارية الموجودة عندنا؟
بالتاكيد الحلين صحيحين ولكن الحل الثانى اسهل بشرط ان تضع مقاومة بين القاعدة والبطارية تخفض تيار القاعدة وتحميها



اذن الان هناك تيار يسرى فى الدائرة ولكن هل التيار هذا يمر بمزاجه وكما يحب من المجمع الى القاعدة ثم المشع (لان التيار اتجاهه عكس اتجاه سريان الالكترونات)
بالتاكيد الترانستور ليس مفتاح عادى ولكنه مفتاح بمقاومة داخلية متغيرة
مامعنى مقاومة داخلية متغيرة؟

قلت انه عندما كسرت الحاجز الاول بين القاعدة والمشع فمر تيار هذا التيار تتوقف قيمته على قيمة تيار القاعدة..هتقول لما؟
الترانزستور فى وضع التشغيل بيكون هناك مقاومة داخلية بين المجمع والمشع لو تفتكر من التوصيل العكسى بين وصلة المجمع والقاعدة تلك المقاومة الداخلية كبيرة تتغير مع تغير تيار القاعدة فكلما زاد تيار القاعدة قلت تلك المقاومة

يعنى مش كفاية انك تكسر الحاجز الاول 0.7 فولت بين القاعدة والمشع فقط ولكن هناك مشكلة المقاومة الداخلية للترانزستور التى تتناسب عكسيا مع تيار القاعدة
فتيار القاعدة اعتبره خرطوم ماء قوى بيفتح به ساتر ترابى مثل خط بارليف فكلما زادت شدة المياه زادت كمية الرمال المزالة والرمال هنا هى مقاومة الترانزستور بين المشع والمجمع

يعنى بصورة بسيطة بعد كسر الحاجز الاول واعطاء القاعدة جهد مناسب لها يبدا التيار فى المرور خلال الترانزستور وهذا التيار ليس عشوائى ولكن يتحكم فيه تيار القاعدة وللتسهيل تخيل ان هناك مقاومة تيارية داخل الترانزستور اى تعتمد قيمتها على قيمة تيار القاعدة مثل بالضبط المقاومة الضوئية التى تتغير تبعا للضوء

هتسال سؤال : الى اى مدى يستمر تحكم تيار القاعدة فى تيار المجمع او التيار الرئيسى؟

الى ان تصل الى درجة ان كل الثغرة التى كنت تفتحها فى خط بارليف فتحت يعنى فتحت صنبور الماء الى نهايته واصبح كل تيار المجمع يمر وهنا يتحكم فى تيار المجمع دائرته يعنى يزيد وينقص على حسب الحمل الموجود ولايتبع اى تغير فى تيار القاعدة وهنا يطلقون على الترانزستور انه وصل لمرحلة التشبع ومثلما اى مفتاح عادى يمرر التيار دون التحكم فيه هكذا يفعل الترانزستور عندما يفقد تيار القاعدة التحكم فى تيار المجمع

ولو حبيت شرح اكتر انا تحت امرك وفى ملف باور بوينت انا عملته بيسهل عليك اكتر هنا

http://www.qariya.com/vb/showthread.php?t=63110

[sada33]

السلام عليكم

الله يسلم ايدك اخ ahmed115 على هذا الشرح شرح ولا اروع لا اعرف كيف اشكرك واثنى على شرحك لترازنستور الله يجازيك الخير الجزيل الوفير قربت الفكرة وفهمت فكرة عمل الترازنستور تماما
