تساؤلات هامة 2

[محمد البدوي]

الي البشمهندس اسامه مطر والي كل اعضاء القرية الموقره

ما وظيفة c2في الرسم التالي فلا هو بيغذي الترانزيستور ولا الترانسفورمر

طبعا الترانزيستور اللي قبله ترانزيستور مفتاح لان المفروض ده مقطع من دايرة باور سبلاي



السؤال الثاني
كيف يكون هذا الترانزيستور مفتاح والكوليكتور الخاص به غير موصل بمصدر جهد


السؤال الثالث
ما هو الكلمن والذي تقول حضرتك انه مستخدم في توصيل الجهد الكهربي

السؤال الرابع
وهو الموجود في درس معاليك الخاص باختبار المحول وكنت تقول السلك الاحمر والاسود وهم خروجات المحول ونختبر الجهد المتردد علي السلكين (بعد وضعه في الكهرباء طبعا )
فصراحة تعجبت من الطريقة
كيف اضع الواير الموجب للافو علي كهرباء
وبرضه السالب

انا طريقتي في هذا هو اضع الواير الاحمر علي الجهد المتردد والاسود علي اي ارضي

وكذا في الاوسليسكوب (لم اجربه)لكن تنظيرا

[ahmed__2006]

سلام عليكو
بص عالصور دي وإنت حتعرف






لما أنت بتصلح التلفزيون والشاشة بتعت الكمبيوتر إزاي بتفوتك حجات بسيطة زي دي وإلا غاوي ملاوعة
أخوك أحمد عبالعال البحيري

[osama matar]

بسم الله الرحمن الرحيم
السلام عليكم
والله منور أخي المغامر 2003
ومشكور أخي ahmed__2006 على الرد والتوضيح
بس لو مش حنشتغل في كل دايرة حتى نعلم كل صغيرة وكبيرة مكنش حد اشتغل
ملاحظة أخي أحمد: نحن هنا نتعلم من بعض
إليك أخي المغامر ولو في شيء بقي غامض فاسئل

الأول:
وظيفة المكثف C2
الجهد المرتد بدون حمل load لا يمكن تحديد قيمته ومن أجل تحديد هذه القيمة استخدم المصمم هذا المكثف .... حيث يشحن القمم المدببة للجهد المرتد والنتيجة أنه يقص الزيادة بها وللأسف فإن الترانزيستور في وضع on للمرة الثانية عليه تفريغ هذه الشحنة بمعنى أنها فقد في القدرة لذا نجد له تصاميم أخرى تحد من هذه الظاهرة.
الثاني:
المجمع موصول دائماً بالجهد الموجب أما الإشارات التي تراها (+) و (-) فهي لتحديد أي طرفي المحول أكثر إيجابية من الآخر

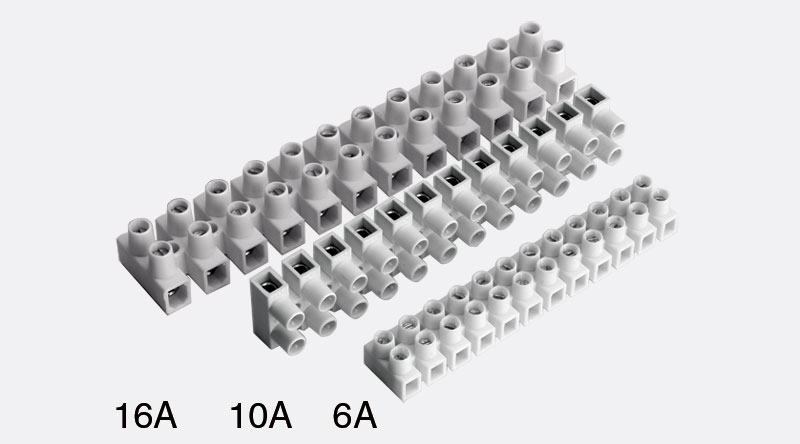

الثالث: الكلمن JUNCTION BLOCK
أعتقد أني وضعت صورة له في الموضوع
وهذه صورته مع المحول

الرابع:
ما يزال المحول هنا غير موصول بأرضي ولا بشيء فهو في يدك
وأيضاً براسم الإشارة

[محمد البدوي]

تحياتي اليك بشمهندس اسامه
انا فعلا تفهمت اجابة حضرتك لسؤالي الاول
وكذا الثاني والثالث

اما الرابع فمازال يطرح نفسه
كيف يكون المحول غير موصول بالكهرباء واجي انا اقيس عليه vacلايمكن خالص
(مش داخلة عقلي خالص)

ممكن اوم(مقاومة) ماشي

وكذا في حال الاوسليسكوب عند الضبط علي volts/div
فواضح ان المسمي اصلا مسمي فولت اي فرق جهد

[osama matar]

بسم الله
طبعاً مستحيل فالطاقة لا تفنى ولا تستحدث من عدم
أقصد أن خرجه الغير موصول أما الدخل فهو في 220VAC
يعني المحول المرسوم واضح أن الأطراف الملونة خرج ويكون القياس عليها
أما الغير ملونة فهي دخل موصولة ب 220VAC
تحياتي لك
واستمر واسئل ولا يهمك

[محمد البدوي]

شكرا عزيزي البشمهندس اسامه

لديك صبر ونية خالصة لتعليمي

جازاك الله كل الخير واراح بالك ورزقك بما تريد
