لماذا لم تعمل دائرة 555 على البروتوس

حيدر علاج حسن · 18-09-2009, 08:34 PM

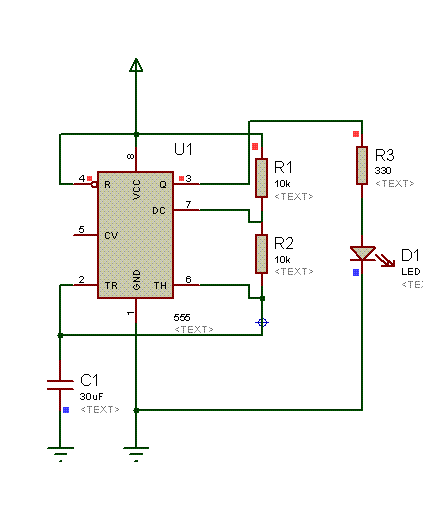

هذه الدائرة تعمل على برنامج التمساح . و لكنها لاتعمل على البروتوس . اين الخلل .

زكي شاكر · 18-09-2009, 08:39 PM

السلام عليكم
استاذ حيدر .. الليد التي استخدمتها ليست من النوع النشيط ..
ابحث عن النوع النشيط :Animated led model

حيدر علاج حسن · 18-09-2009, 09:01 PM

و عليكم السلام
مرحبا بالاستاذ زكي .
استخدمت الليد النشيط فتوهج و بقي على هذا الحال . و لايوجد تقطيع.
هذا الملف

زكي شاكر · 18-09-2009, 09:39 PM

الملف بنسخة حديثة ..في حين أخوك زكي لا زال وفيا للنسخة 7.4

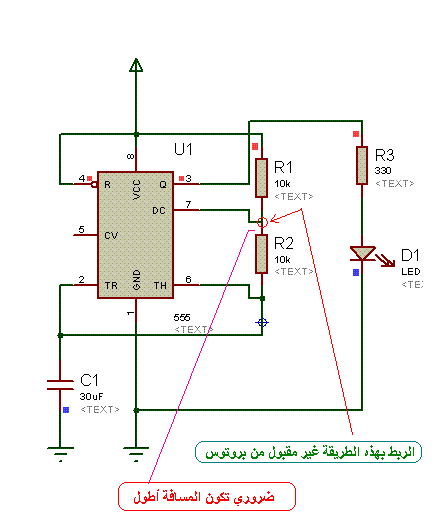

لكن أظن ان سبب المشكل هو عدم ترك مسافة توصيل كافية بين المقاومتين 10 كيلو :

ونوع المكثف 30 ميكرو .. استبدله بمكثف كيمائي من لائحة بروتوس وسيعمل ان شاء الله ..

ملف شغال هنا

mohamed100 · 18-09-2009, 09:57 PM

طب ممكن يا استاذ زكى شاكر او استاذ حيدر تشوفه الموضوع ده(تعلم صنع اللوحات المطبوعة)و تجوبلى على الاسألة

ahmad72 · 18-09-2009, 11:52 PM

السلام عليكم ورحمه الله وبركاته
يا اخ محمد موضوع اللوحه المطبوعه مشروح اكثر من مره من
الاخوه والموضوع سهل
لو عندك مشكله ضيفنى عندك وان شاء الله اقدر اساعدك
السلام عليكم
ahmadfarag72 على الياهو

حيدر علاج حسن · 19-09-2009, 10:59 AM

اشكرك كثيرا استاذ زكي .
توجد نسخة بروتوس 7.6 في قسم البرامج و الكتب .
