استفسار عن دائره تغذيه بدون محول

السيد بدوى · 27-09-2009, 03:37 PM

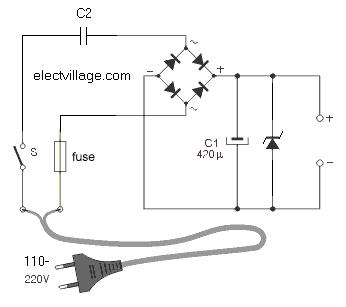

استفسار بسيط-اذا نزعناالزينر من هذه الدائره فكم يكون الفولت الخارج وهل هو

KHALEDTIF · 27-09-2009, 03:55 PM

حسب اعتقادي اذا نزعنا صمام زينر سيكون توتر الخرج نفسه توتر الدخل الفرق سيكون في الاستمرارية والتناوب اي الدخل تيار متناوب والخرج طبعا مستمر والعلم لله

العاسوق · 27-09-2009, 03:58 PM

أخى العزيز / السيد بدوى

السلام عليكم ورحمة الله وبركاته أما بعد :

الزنير فى هذه الدائرة وظيفته تثبيت جهد الخرج للدائرة حسب القيمة التى نحتاجها

وعلى حسب قيمة جهد الزنير تكون قيمة جهد الخرج وأنت فى هذه الدائرة لم توضح قيمة

الزنير ولا المكثف c2 ولا نوع الموحدات ولا قيمة التيار للفيوز

المكثف c2 يكون متصل معه على التوازى مقاومة وقيمة هذا المكثف مع قيمة المقاومة يحددان قيمة جهد الدخل إلى قنطرة التوحيد

أرجو توضيح قيم العناصر فى الدائرة

السيد بدوى · 27-09-2009, 04:19 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة العاسوق

أخى العزيز / السيد بدوى

السلام عليكم ورحمة الله وبركاته أما بعد :

الزنير فى هذه الدائرة وظيفته تثبيت جهد الخرج للدائرة حسب القيمة التى نحتاجها

وعلى حسب قيمة جهد الزنير تكون قيمة جهد الخرج وأنت فى هذه الدائرة لم توضح قيمة

الزنير ولا المكثف c2 ولا نوع الموحدات ولا قيمة التيار للفيوز

المكثف c2 يكون متصل معه على التوازى مقاومة وقيمة هذا المكثف مع قيمة المقاومة يحددان قيمة جهد الدخل إلى قنطرة التوحيد

أرجو توضيح قيم العناصر فى الدائرة

شكرا اخي علي ردك-قيمه الزينر التي وضعتها هي 30فولت-المكثف470نانو- 400 فولت -- الموحدات 2 امبير -لا اعرف قيمه التيار للفيوز وضعت مقاومه 10 اوم نص وات--سؤال اخير هل الخرج بعد نزع الزينر dc ولك مني كل الشكر

العاسوق · 27-09-2009, 04:39 PM

أخى العزيز / السيد بدوى

بالنسبة لسؤالك الأخير عن ( هل بعد نزع الزنير يكون الخرج dc ) فالإجابة نعم بعد نزع موحد الزنير يكون الخرج مستمر dc لأن وظيفة المكثف فى دائرة التغذية ( التوحيد ) هى تقليل التعرجات أو التموجات فى الأنصاف الموجبة الناتجة من قنطرة التوحيد للوصول إلى تيار شبه مستمر به تعرجات بسيطة وذلك عن طريق شحن وتفريغ المكثف

أما الزنير فوظيفته هى تثبيت جهد الخرج للحمل المتصل معه الدائرة عند إرتفاع أو إنخفاض جهد الدخل حتى لا يتأثر الحمل

السيد بدوى · 27-09-2009, 04:57 PM

شكرا اخي ولكني اريد ان اعرف مقدار الفولت الخارج بعد نزع الزينر --

حيدر علاج حسن · 27-09-2009, 05:53 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة السيد بدوى

شكرا اخي ولكني اريد ان اعرف مقدار الفولت الخارج بعد نزع الزينر --

الفولت الخارج يعتمد على الجهد الداخل و قيمة الرادة السعوية للمكثف . لا نها تعمل على استهلاك الجزء الاكبر من الجهد و الباقي يكون دخل الى الدايودات . بالاضافة الى كونه غير ثابت لانه سيتأثر بتيار الحمل .

السيد بدوى · 27-09-2009, 06:29 PM

شكرا اخي العزيز علي ردك--هل يمكن ان اقيس الفولت الخارج بالافو
