افتراضي الى الخبراء الرجاء المساعدة مشكلة في بوردتين Twitter FaceBook Google+



السلام عليكم
اولا انا اريد ان اشكر هدا المنتدى العظيم الذي يعتبر جامعة تعليمية كبيرة
حيث استفدت منه الكثير
و انا مبتدئ في صيانة المذربورد

انا عندي مذربور Gigabyte GA-73VM-S2


بتعطي كود c1 على التيستر
و هو كود الرامات
لكن اريد ان اعرف كيف ابدا في صيانة المذر
كيف احدد اي موسفت فيه العطل


و يوجد عندي مذربورد من نوع intel g41



بتعطي كود على التيستر ff
و لمبة ال rest منورة
و يعني المشكلة في دائرة البرسيسور
و لكن اريد ان اعرف كيف احدد المشكلة هل هي من مكثف او من موسفت
علما بان جميع المكثفات بالشكل ظاهرا لا يوجد بها مشاكل لا انتفاخ و لا سائل
و لكن كيف ان ابدا لمعرفة اين العطل بالتحديد

و هل استطيع معرفة ادا كان الموسفت عطلان و هو في البوردة من دون خلعه من الدائرة ام لا

و شكرا

اعلانات

الصورة الرمزية POWERMAN3D
POWERMAN3D
:: عضو ماسى ::
تاريخ التسجيل: May 2009
الدولة: قنا - مصر 01229177519
المشاركات: 3,307
نشاط [ POWERMAN3D ]
قوة السمعة:174
قديم 30-09-2009, 03:04 PM المشاركة 2
Post


السلام عليكم
اولا انا اريد ان اشكر هدا المنتدى العظيم الذي يعتبر جامعة تعليمية كبيرة
حيث استفدت منه الكثير
و انا مبتدئ في صيانة المذربورد

انا عندي مذربور Gigabyte GA-73VM-S2
بتعطي كود c1 على التيستر
و هو كود الرامات
لكن اريد ان اعرف كيف ابدا في صيانة المذر
كيف احدد اي موسفت فيه العطل


أخى العزيز انت كما ذكرت بمجرد لمعرفتك رقم الكود استطعت ان تحدد ان هذا العطل فى دائرة الرام .. وهذا اصبح واضح وكل ما عليك ان تقوم بقياس التغذية الفعلية للرام وان كان هناك خلل سوف تستطيع ان تصل لسبب العطل بسهولة لأنك عرفته فى اى دائرة .



و يوجد عندي مذربورد من نوع intel g41
بتعطي كود على التيستر ff
و لمبة ال rest منورة
و يعني المشكلة في دائرة البرسيسور
و لكن اريد ان اعرف كيف احدد المشكلة هل هي من مكثف او من موسفت
علما بان جميع المكثفات بالشكل ظاهرا لا يوجد بها مشاكل لا انتفاخ و لا سائل
و لكن كيف ان ابدا لمعرفة اين العطل بالتحديد

و هل استطيع معرفة ادا كان الموسفت عطلان و هو في البوردة من دون خلعه من الدائرة ام لا

و شكرا


بالنسبة لهذه المشكلة دليل على عدم شعور البوردة بالبروسيسور لذلك يجب أولاً أن تتأكد من سلامة البروسيسور فربما يكون هو السبب
ثانياً مسألة كيفية تحديد العطل فهذه مسالة إجتهادية يجب أن تعتمد فيها على نفسك وذلك باستخدام حواسك الأربع ( الشم - النظر - السمع - الإحساس ) وذلك للوصول إلى سبب المشكلة سريعاً .. ثم قياس المكونات محل الشك للتأكد منها وليس شرطاً ظهور اثار التلف على القطعة التالفة .


أخى العزيز من الواضح انك تحتاج إلى الكثير من المعرفة مثل كيفية قياس الدوائر والترانزيستور وهذه امور يطول شرحها .. كما انها موجودة بالفعل قد قام برفعها مهندسنا الكبير أحمد محمود بارك الله فيه وجعله فى ميزان حسناته .. وكل ما عليك هو الرجوع إلى الموضوعات السابقة فى هذا القسم وستجد ما يرضيك بإذن الله .




اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


aldream
:: مهندس ::
تاريخ التسجيل: Sep 2009
المشاركات: 6
نشاط [ aldream ]
قوة السمعة:0
قديم 30-09-2009, 03:38 PM المشاركة 3
افتراضي


اخي العزيز POWERMAN3D شكرا على ردك الجميل
بالنسبة للمعالج فهو سليم 100% و الان و اضعه على الجهاز اللي بكتب منه هنا
بالنسبة قياس الدوائر والترانزيستور لقد قمت بقراءة ما كتبه المهندس الكبير احمد محمود بارك الله
و لكن انا اقصد هل هناك طريقة سريعة احدد فيها اين المشكلة بالضبط
او يجب خلع القطع و قياسهم خارج الدائرة
لانه بحاسة النظر جميع القطع سليمة من مكثفات و ترانزيستورات حيث انه المذر نفسها جديدة

و شكرا لك على ردك


الصورة الرمزية amr22003200
amr22003200
:: مهندس ::
تاريخ التسجيل: Aug 2009
المشاركات: 31
نشاط [ amr22003200 ]
قوة السمعة:0
قديم 01-10-2009, 01:32 AM المشاركة 4
افتراضي


السلام عليكم
بالنسبة لتحديد العطل ومكانة فهو عن خبرة بالعيوب ولكن فى هذه الممشكلة فاننى بخبرتى المحدود مع مهندسى القرية يمكننى القول بانها مشكلة فى الموسوفتات الخاصة بالبور وخاصة دائرة البروسيسور لانة لم يصل الية البور المطلوب
فقم بقياسها على البوردة اولا هل هناك شورت سيركت
اذا وجدت ان هناك شورت فقم بخلعة وقياسة بالخارج فلربما يكون هو المسبب للعطل اما اذا لم يكن فقم بالقياس لكل قطعة فى هذه الدائرة لعل هناك ما يكون شورت فيعطل الدائرة كلها وبمجرد التغير تعمل البوردة


aldream
:: مهندس ::
تاريخ التسجيل: Sep 2009
المشاركات: 6
نشاط [ aldream ]
قوة السمعة:0
قديم 01-10-2009, 05:45 AM المشاركة 5
افتراضي


شكرا اخي amr22003200 على الرد
و لكن ما طريقة قياس الموسفت على البوردة
و شكرا


حمادة الجامد
:: عضو ذهبي ::
تاريخ التسجيل: Nov 2006
الدولة: الغـــردقـــة
المشاركات: 774
نشاط [ حمادة الجامد ]
قوة السمعة:100
قديم 01-10-2009, 09:29 AM المشاركة 6
افتراضي


اخى الحبيب بالنسبة للمشكلة الاولى للجيجابيت قم بقياس موسفت
الرام اللى بيدى 1.8 فولت لبنك الرامات هل الموسف واخد 3.3 فعلا ومخرج عالطرف ال ال 1.8 ؟؟؟؟؟ لو كذلك قم بشحن البيوس وان شاء الله تزول المشكله اما لو خرج الموسف اقل من 1.8 قم بتغيير الموسفت الخاص بالرام
______________________________--

بالنسبه للمشكلة الاخرى الانتل

1 - قم بقياس الفولت عالكويل اثناء وجود بروسيسور هل فيه من 1.2 الى 1.5 فولت ؟؟؟؟؟؟؟؟؟؟؟؟؟؟
لو فيه هل البروسيسور بيسخن ؟؟ لو بيسخن يتجه الانظار الى الدرايفر او موسفت ربط بين الشيب والبروسيسور وغالبا بيبقا جنب الشيب ولو البروسيسور مبيسخنش اتجه للموسفت المغذى للمين كنترول وقم بقياسه لو سليم يبقا غالبا العيب فى المين كنترول نفسه

او ال ics

تحياتى لك


aldream
:: مهندس ::
تاريخ التسجيل: Sep 2009
المشاركات: 6
نشاط [ aldream ]
قوة السمعة:0
قديم 01-10-2009, 05:57 PM المشاركة 7
افتراضي


اخي العزيز حمادة الجامد شكرا لك على الرد
انا قمت بقياس فولتات 2 موسفت اللي جنب الرام
واحد اعطاني قراءة قياس على القاعدة 5.22 فولت و طرف اعطى قراءة 1.85 و الطرف الاخر اعطى قراءة 5.75 فولت

و الموسفت الاخر قياس القاعدة اعطى قراءة 1.85 فولت و طرف 7.25 فولت و الطرف الاخر صفر لا يعطي قراءة

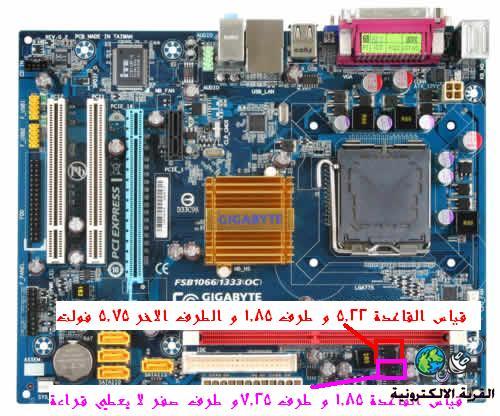

مرفق صورة توضح مكان الموسفتات اللي قستهم



ممكن توضح لي طريقة قياس فولتات الموسفتات و غيرهم
لاني قد اكون لا اقوم بالقياس الصحيح

و شكرا
