تشغيل ريليه بواسطة الروابط الضوئيه photocouplers

[م/ يوسف الحربي]

السلام علكم ورحمة الله وبركاته
كل عام ونتم بخير
اخواني المهندسين فكرة الدائره بسيطه جدا وهي تشغيل رليه بواسطة ترانسستور وروابط ضوئيه بحيث يتم استخدام الترانسستور كمفتاح يتم التحكم فيه بواسطة photocouplers حيث يتم تشغيل الرابط الضوئي بواسطة ضاغط او مفتاح سوتش ومن بطريه 12 فولت
انا لدي خلفيه بسيطه عن الروابط الضوئيه photocouplers




واطلعت على الموضوع http://www.qariya.com/vb/showthread.php?t=30856
وقرائت عنها وانا الان اريد ان استخدمها لتشغيل ريليه ولاكن اخاف انها لا تتحمل تيار تشغيل الرليه لذلك اريد استخدامها مع تارنزستور ولكن معلوماتي قليله في الالكتونيات لذلك ارجو من اصحاب الخبره مساعدتي في هذه الدائره بمخطط التوصيل وارقام القطع المستخدمه والمقاومات

[فهد المنصور]

من اجمل مافي تخصص الالكترونيات انه هناك دائما مجال للفني تسمح له بتغيير التصاميم في ما يناسب ما يملكه من عناصر الالكترونية ..

مهندس يوسف .. لم تذكر جهد و قدرة الريلة المطلوب تشغيلها .. حتى يتم اختيار ترانزيستور يتناسب مع الريلية

[م/ يوسف الحربي]

اهلا فيك مهندس فهاد
الرليه صغير عادي يعمل على 12 فولت وعلى تيار 3 امبير كحد اقصى

[hamzazayyad]

ما قصده الاخ فهد
هو تيار وجهد relay .
وهل لدبك اكتر منrelay???
http://pdf1.alldatasheet.com/datashe...ROLA/4N25.html
وهده datasheet لرابط ضوئي
ولكن ب diode ضوئي واحد لعدم الحاجه للديودين

وبانتظار كامل المعلومات

[م/ يوسف الحربي]

القطعه الربط الضوئي المستخدمه في الدائره هي pc123 و لم اجد قطعه اخرى ولكن لا اعرف قيمة المقاوماه التي يتم توصيلها معها اذا كان عند مصدر جهد 12 فولت
وما هو الترنسستور المناسب لتشغيل رليه يعمل بجهد 12 فولت وتيار حوالي 2.5 امبير واريد مخطط التوصيل لاني اريد ان ابداء في تجربت الدائره وان تكون الدائره منظهم وذات كفائه عليه

[فهد المنصور]

يجب ان نفرق بين تيار ملف الريلية وتيار نقاط تلامس الريلية ..

في الغالب تيار ملف الريلية لا يتجاوز 100 ميلي امبير وهو ما تحتاجه ..

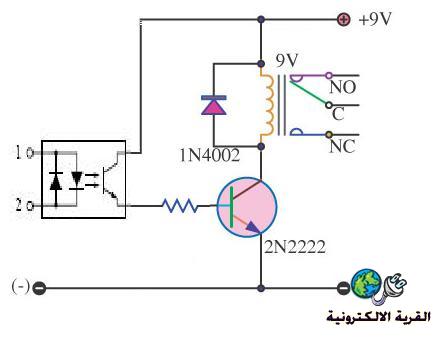

يمكنك استخدام ترانزيستور 2N2222 وهو ترانزيستور قدرة يمكن ان يستوعب 800 ميلي امبير عند جهد يصل الى 40 فولت لتشغيل ريليه حجم كبير ..

او ترانزيستورات صغيرة 200 ميلي امبير مثل .. 2N3904 او BC548



يمكن استخدام مقاومة حماية قاعد الترانزيستور بقيمة 1 كيلو او على قليلا ..

والثنائي المتصل مع طرفي الريلية لا يشترط ان يكون نفس الرقم فمثلا يمكن استخدام الثنائيات الشائعة مثل 1N4001 او 1N4148

[م/ يوسف الحربي]

شكرا لك ولك من دخل على هذا الموضوع
