دائرة تحكم عن بعد اربع مخارج

mohamed100 · 09-10-2009, 03:06 PM

السلام عليكم
لقد احضرتك لكم دائرة تحكم عن بعد سهله

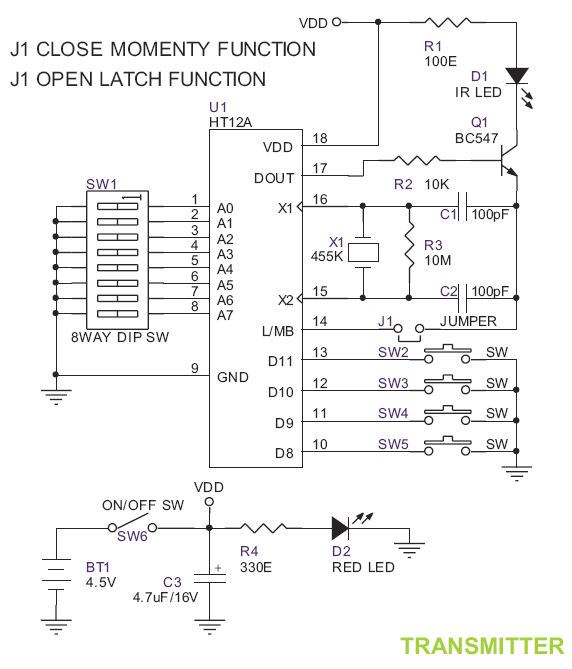

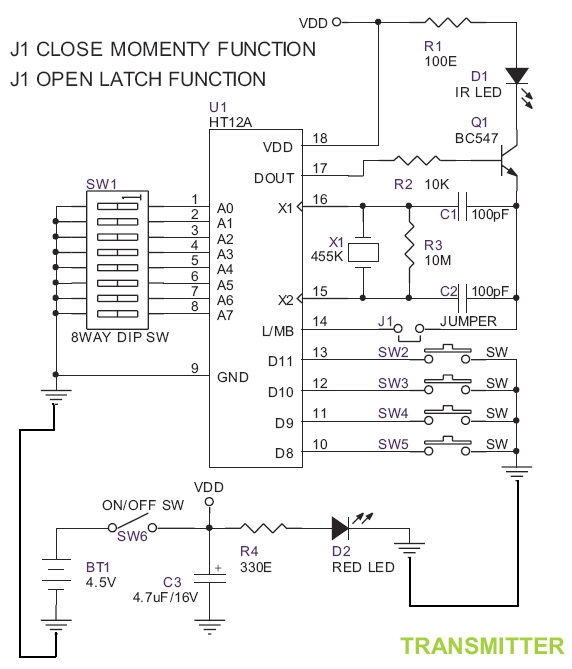

ده المرسل

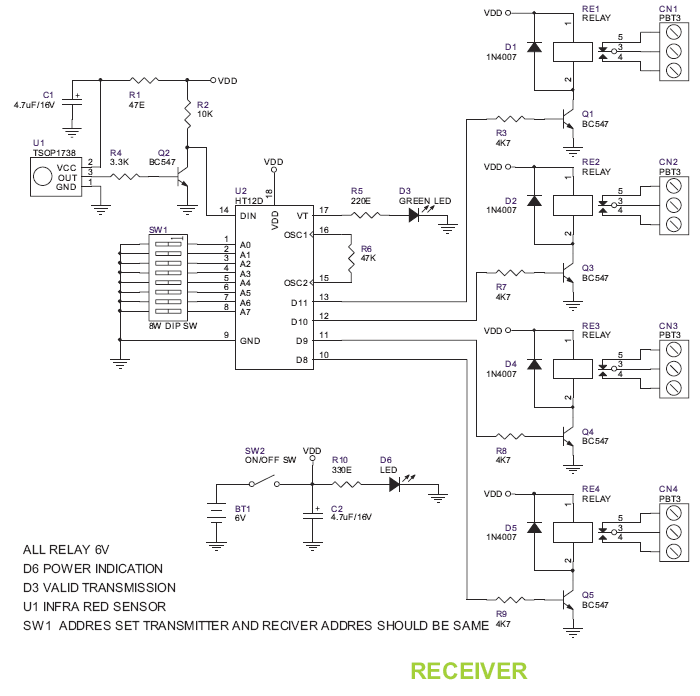

وده المستقبل

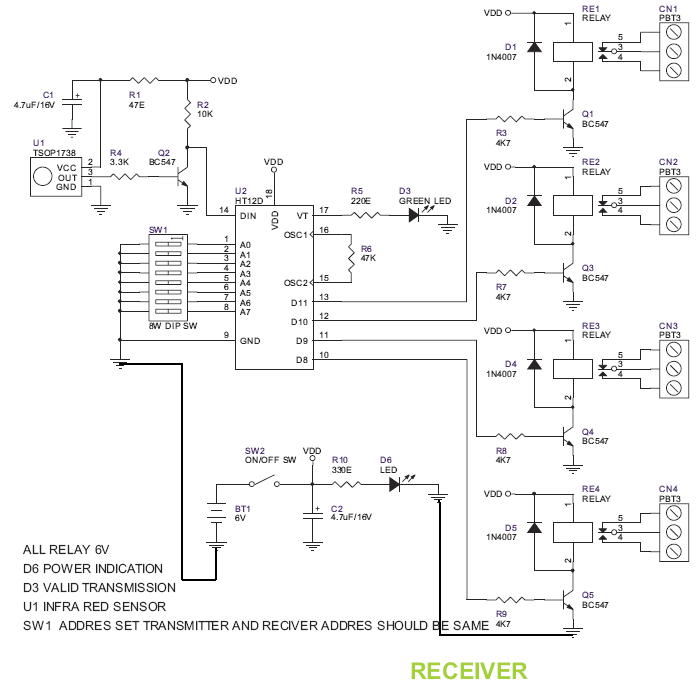

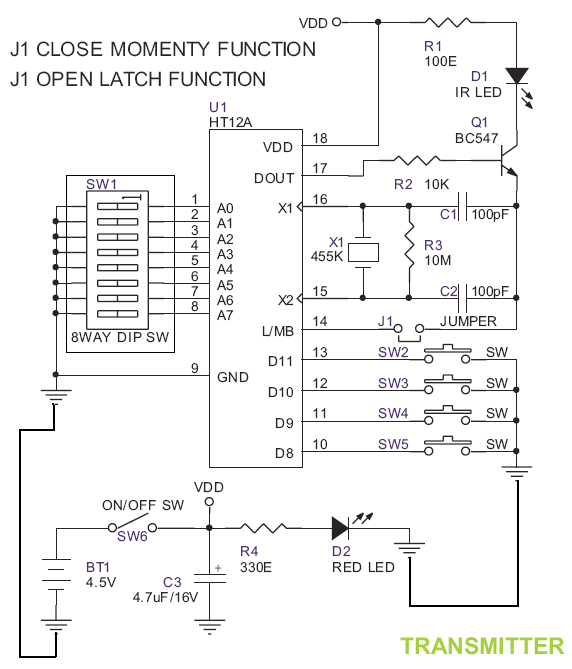

ولكن لدى سؤال هذا الجزء الموجود لوحده يتوصل كده

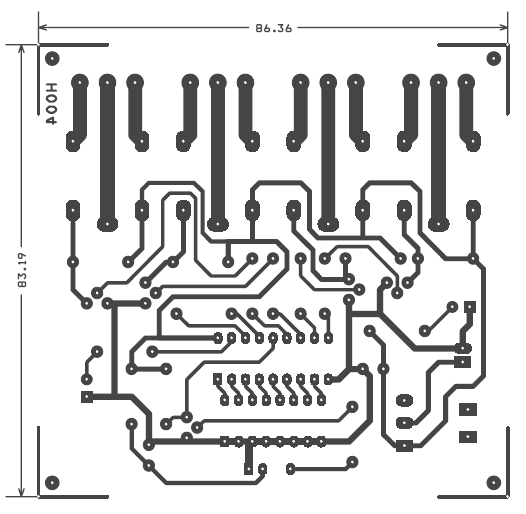

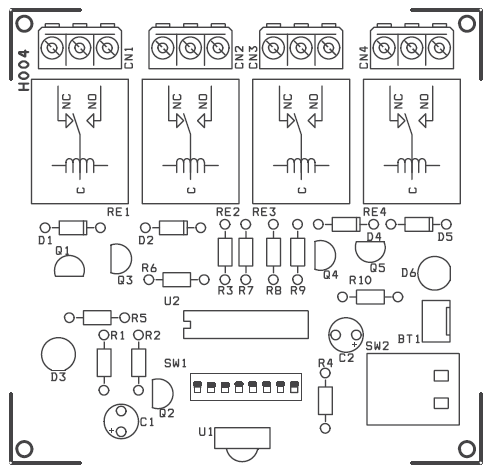

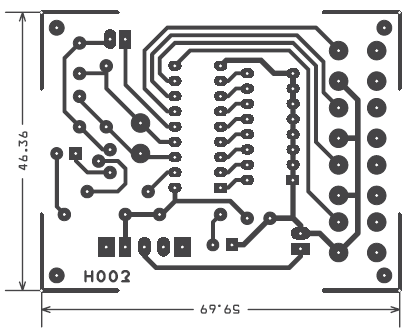

وهذه هى دائرة الطباعه

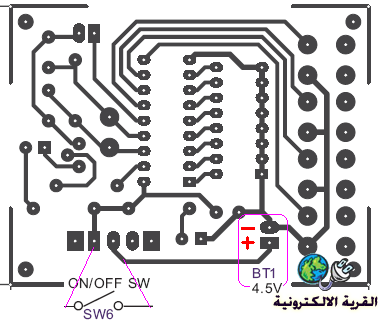

دى للمرسل

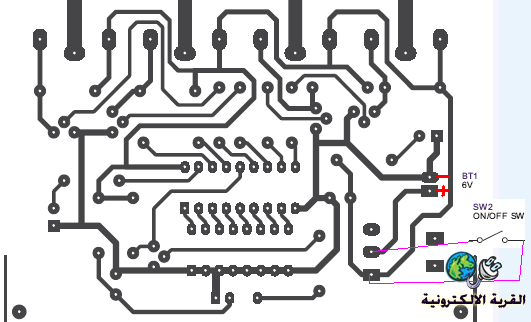

ودى للمسقبل

ولكن اريد ان اعرف اين يخرج الموجب والسالب النى توجد فى رسمه الطباعه فى كل من المرسل و المستقبل ياريت الى يقرأ الموضوع يحدد الموجب والسالب بالتعديل فى الرسمه بتاعت الطباعه وشكرا

mohamedse · 09-10-2009, 05:01 PM

السلام عليكم

أخى محمد قبل البدأ فى التفاصيل و النقاش هل أحضرت المتكاملات الأثنين.
لأننى أعتقد أنهما غير متوفران فى السوق المحلى.

mohamed100 · 09-10-2009, 05:42 PM

انا شلت نظرى عن الدائره القديمه استاذ محمد خلينا فى الجديد و ايضا اريد ان اعرف اين تسكن فى اسكندريه

5282 · 09-10-2009, 05:56 PM

فعلا الايسهات لن تجدها بننسبة 99.9999%

mohamed100 · 09-10-2009, 06:25 PM

اريد المزيد من الردود المفيده و ايضا اريد ان اعرف ما هو الشى المحاط بالمربع

الشـرس · 10-10-2009, 12:53 AM

انا اشوف ان الرسمات واضحة ومافيها اي صعوبه
واذا كان سؤالك عن العنصر الي على اليسار الي اسمه SW1
فواضح من اسمة سوش او قاطع
ولكن هذا يكون متغير مش ثابت القيمة
وفي منه اشكال واجد وهو تقريباً يشبه هذا

واي استفسار وخدمة ترانا موجودين
تحياتي
سالم

osama matar · 10-10-2009, 05:08 AM

بسم الله الرحمن الرحيم
تفضل أخي

hamzazayyad · 10-10-2009, 09:54 AM

بارك الله فيك
