دائرة بسيطة وقديمة جدا

سعد البدرى · 10-10-2009, 04:08 PM

كان لدى منز زمن قريب دائرة بسيطة جدا جدا ولكن مع مرور الوقت نسيت كيف اقوم بعملها والان محتاج لها جدا وهى كنت عندما اقوم بتشغيل كاوية اللحام ولم احتاج لهاكنت اقوم بقفل زرار وتضىء لمبة بجوارة وتنخفض درجة حرارة الكاوية للنصف تقريبا وعندما كنت احتاجها كنت ارفع الزرار فتعمل الكاوية بكفائة عالية هل اطمع مرة اخرى ويرسم لى احد الاعضاء اوالمشرفين الرسمة البسيطة قوى دى واكون شاكر جدا جدا

emad1 · 12-12-2009, 09:54 AM

بسيطة جدا وهو ان تضع دايود على دخول احد اطراف الكاوية عن طريق سويج

emad1 · 12-12-2009, 10:06 AM

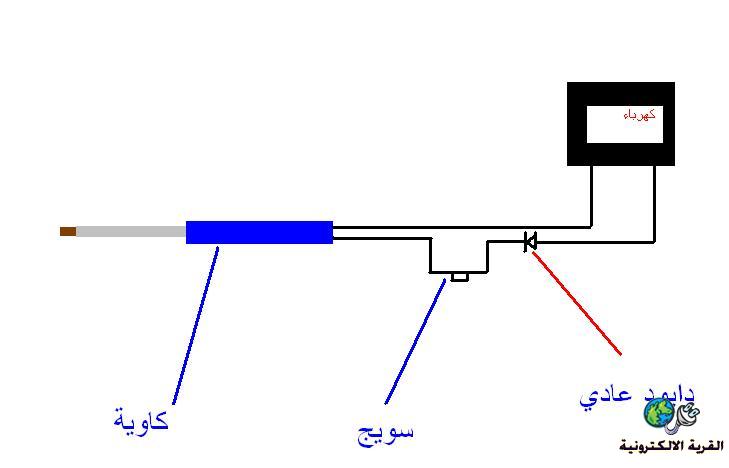

وهذة رسمة بسيطة للفكرة عسى ان تكون واضحة

emad1 · 12-12-2009, 10:08 AM

هل مفهومة ولة ارسمها لك

Ghost 2003 · 13-12-2009, 01:25 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة emad1

هل مفهومة ولة ارسمها لك

عزيزي لي سؤالين فقط

هما

السؤال الأول: ما هو السويج؟ هل هو مفتاح كهرباء عادي أم ماذا؟

السؤال الثاني: الدايود؟ هل هو عادي أم دايود ضوئي أم لمبة بيان المستعملة بمكواة الملابس؟

تحياتي لك

فهد المنصور · 13-12-2009, 03:27 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة emad1

وهذة رسمة بسيطة للفكرة عسى ان تكون واضحة

عفواً اخي عماد ..
فكرة الدايود لن تؤدي الهدف المطلوب ..

رأيي أن يمكن وضع مقاومة قدرة على التوالي مع الكاوية وتتناسب مع قدرتها ..
ومفتاح توازي على المقاومة

ايضا يمكن ان تتحكم بحرارة الكاوية اذا اضفت مفتاح ديمر " Dimmer " عند مقبس الكهرباء

اقتباس:

السؤال الأول: ما هو السويج؟ هل هو مفتاح كهرباء عادي أم ماذا؟

http://www.qariya.com/electronics/tv_dictionary.htm

حيدر علاج حسن · 13-12-2009, 10:44 PM

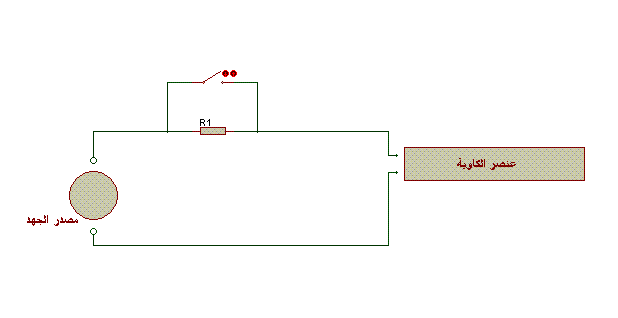

هذا ما يقصده الاستاذ فهد .

ففي حال استخدام الكاوية يكون المفتاح مغلق . و في حال عدم الاستخدام يكون مفتوح .
المقاومة يمكن ان تكون مصباح له نفس قدرة الكاوية او قريبه منها .

emad1 · 15-12-2009, 10:36 AM

لدي كاوية اشتغل عليها الان وهي تعمل عندي منذ سنوات ومكونة من سويج صغير للتحويل بين 220 وتخفيض الفولتية ومربوط معها دايود اسود صغير كالذي يستخدم في الدوائر الالكترونية (للتبسيط) وانا اعتبرها اضل كاوية في السوق من ناحية العمل .(وعن تجربة )
