[myussef]

السلام عليكم ورحمة الله وبركاته
اخواني في القرية الالكترونية اقدم لكم وبعد تأخير كبير أُلام عليه كثيرا
اقدم لكم صورا مع الشرح توضح كيفية قياس المسافة بين قاعدة القطعة الداخلية لمكيف السبليت يونيت ( نوع الصابونة ) وبين فتحة خروج انابيب المبخر كما وعدت بعض اعزائي من اعضاء القرية الغالية.

اقتباس المشاركة الأصلية كتبت بواسطة السفير77 شكرا على المرور الكريم اخي العزيز لكن يرجى التوضيح اكثر ان لم اكن متعبا مع التحيات . السفير77 معـــــــــكم

نبدأ الشرح مع الصور بإذن الله:
نثبت القاعدة في مكانها بالمكيف لقياس المسافة بينها وبين انابيب المبخر:

بعد وضع القاعدة بمكانها نقوم بقياس المسافة بين حافة قاعدة المكيف وبين الانابيب ولتكن 7cm:

نقوم بعد ذلك بتثبيت القاعدة على الحائط ووزنها بالميزان حتى لا تكون مائلة ثم نقوم بعمل خط افقي عن يمين القاعدة بطول 6 إلى 7cm يبدأ من حافة قاعدة المكيف ( الخط الاسود )

الخط الاسود يبين المسافة بين القاعدة والفتحة

الخط الاحمر يبين بداية الفتحة من اليسار

الخط الاخضر يبين نهاية الفتحة من اسفل ويجب مراعاة عدم تجاوز الفتحة لهذا الخط حتى لاتصبح الفتحة ظاهرة للعيان

يفضل ان يكون قطر الفتحة من 1.5 إلى 2 بوصة ويعتمد قطرها على قطر العوازل والانابيب واسلاك الكرباء الخارجة مع الفتحة

وبهذا نكون قد حددنا مكان الفتحة بالنسبة للقاعدة ثم نقوم بعملية الحفر حتى نتحصل على القطر المناسب مع مراعاة ان تكون الفتحة انسيابية للخارج حتى تسمح للماء للخروج دون عائق:

نقوم بعدها بتركيب القطعة الداخلية على القاعدة مع مراقبة مرور خرطوم المياه مع الفتحة حتى نضمن انه مر دون ان ينثني او يصعد إلى اعلى ثم نقوم بوزن القطعة الداخلية لكي نتأكد انها ركبت مكانها جيدا

وبهذا نكون قد انتهينا من تثبيت القطعة الداخلية بشكل صحيح مع العلم ان هذه الطريقة في القياس تكون للمبتدئين حيث ان المحترفين في التركيب يتجاوزون بعض تلك الخطوات بفعل الخبرة التي تكتسب مع الممارسة
وايضا فان عملية تحديد الفتحة تختلف من مكيف لاخر بسبب اختلاف اشكال القواعد وهذا يكتسب من خلال الممارسة
شكرا للمرور مقدما واي سؤال انا في الخدمة

م . يوسف

[Man_Co]

شرح مميز أخي الفاضل
سلمت يداك وبورك فيك

[myussef]

العفو أخي man_co وشكرا لمرورك الكريم وأي استفسار انا بالخدمة
وعلى فكرة هذا العمل من تصويري وانا اركب احد المكيفات

[myussef]

يمكن أيضا تركيب القطعة الداخلية للمكيف بحيث يتم عمل ثقب في الجدار قبل تثبيت القاعدة الداخلية فأحببت توضيح كيفية قياس المسافة في هذه الحالة حتى يكمل الموضوع وتتم الفائدة باذن الله
فبعض الزبائن يقوم بعد بناء المنزل وقبل عملية طلاء الجدران بعمل ثقوب للمكيفات وايضا قد يطلب منه تركيب المكيف بمكان مكيف آخر فيجدها فني التركيب جاهزة أو ان الفني يريد ثقب الجدار قبل تثبيت القاعدة وغيرها من الاسباب
في هذه الحالة نقوم بتثبيت القاعدة على القطعة الداخلية ونقيس المسافة بين القاعدة والانابيب ولتكن 3cm

نقوم بعمل ثقب في الجدار حوالي 1.5 إلى 2 بوصة ونرسم عن يساره خط افقي بطول 2cm إلى 3cm (الخط الازرق)
وخط افقي تحت الثقب لتحديد مكان نهاية القاعدة (الخط الاخضر)

ثم نقوم بوضع طرف القاعدة في نهاية الخط الازرق مع وزن القاعدة لضمان عدم وجود ميول فيها ثم نحدد منها علامات اماكن الثقوب التي ستثبت القاعدة بالجدار ( انظر للدوائر الصفراء الموجودة بالصورة)

نقوم بعمل الثقوب بالجدار كما هو واضح بعدها نثبت القاعدة على الجدار ونتأكد من وزنها وعدم وجود ميول بها

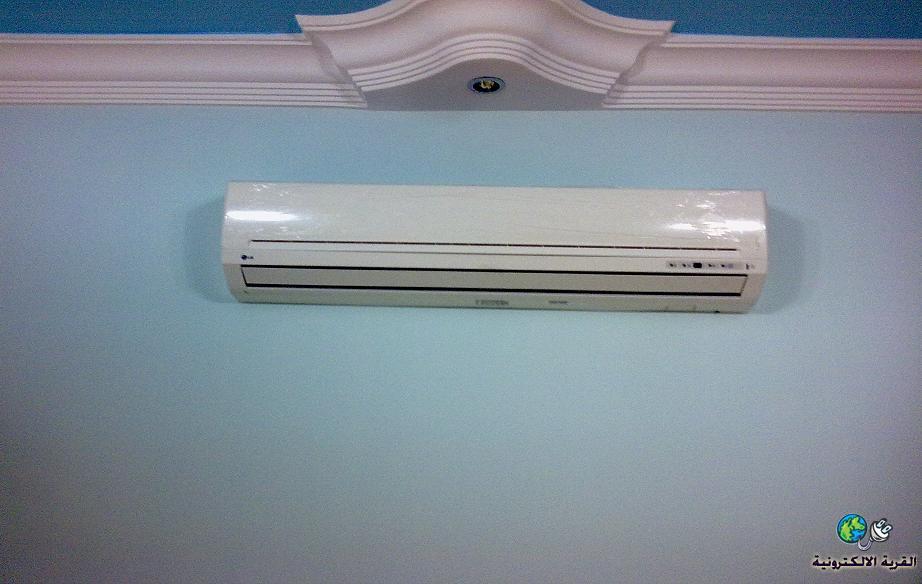

ثم نثبت القطعة الداخلية بمكانها وبهذا نكون قد انجزنا عمل تثبيت القاعدة الداخلية بنجاح ان شاء الله

م . يوسف

[myussef]

السلام عليكم
كثرة الردود على موضوعي هذا
ستشجعني وتحفزني لكتابة مواضيع أخرى كبيرة فشكرا للجميع

[اسير الخطايا]

اخي الكريم
مشكور وجزاك الله الف خير

[عبود براء]

بعد التحية شكرا علا الفكرة الرائعة ولكن لدي استفسار لمذا لاتجعل الشركات المصنعة للسبالت قطعت التثبيت تحتوي علا فتحة دائرية موجود مسبقا في القطعة بدلا من ان تضضع فني التبريد في حيرة في تحديد موقع الفتحة المناسب وما هوا قيلس فتحة الدائرة ان امكن بل سانتيم او ب الانج وشكرا

[myussef]

السلام عليكم
تحياتي أخي
بالنسبة للفتحة فإنه لايوجد مكان معين تخرج منه الانابيب بل يعتمد على موقع تركيب المكيف وأحيانا لا تكون الفتحة خلف القطعة الداخلية أصلا بل تكون عن جانبه أو تحته
إما عن قطر الفتحة فهو موضح بالصور وهو يتراوح بين 1.25 بوصة إلى 2 بوصة تقريبا من 4 سم إلى 7 سم حسب نوع وحجم وتصميم المكيف
تحياتي
