مساعدة من فضلكم

[elhabes]

السلام عليكم ورحمة الله وبركاته


ايها الاخوة الاعضاء ارجو منكم ان تساعدوني في ايجاد الدارة المناسبة لما اريده

هي دارة قد تكون سهلة لذوي الاختصاص . الا ان هذا ليس من اختصاصي
ارجو من اصحاب الخبرة والمعرفة بالالكترونيك ان يفيدوني لسبيل الله واجره على الله ومن ورائها صالح الدعوات
أريد عمل دارة الكترونية
التيار 12فولط أو 9 فولط
عمل هذه الدارة على انها عبارة عن قاطعة الكترونية تفتح وتغلق بــــ بوتون
اول هذه الدارة مفتوحة يعني لا يخرج التيار من المخرج ثم نظغط ضغطة واحدة على الزر كي تشتغل فيخرج نفس التيار ارجو انها مفهومة
وأتماناها تكون جيدة لا تتلف بطول عملها
بداية الدارة تكون بعد البطارية يعني دارة خفض التيار لا تعنيني
القاطعة عبارة عن بوتون مثل ما في الصورة التالية










المطلوب رسم التخطيط لهذه الدارة و كتابة البيانات عليها وبارك الله فيكم مسبقا

[فهد المنصور]

ربما هذا ما تحتاجه

مفتاح ضاغط واحد لتشغيل و إطفاء الأجهزة الكهربائية

أو

مفتاح ضاغط واحد لتشغيل وإطفاء الأجهزة

[m.hassan2020]

اخى الكريم
الثايرستور سيقوم بهذا العمل
افهم خصائصه جيدا وستقوم انت بعمل دائرتك البسيطة

وفقك الله

[osama matar]

بسم الله الرحمن الرحيم
بعد اذن الإخوة
بإمكانك أخي elhabes شراء كونتاكتور contactor والذهاب به لكهربائي فيقوم بتوصيله لك

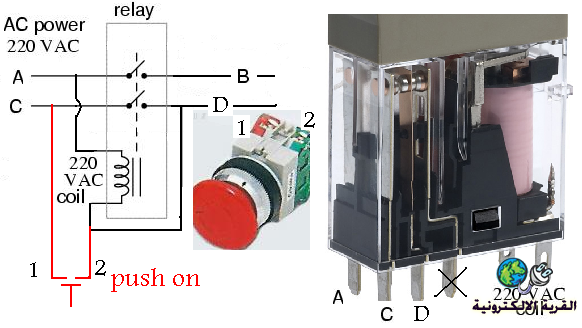

أو أن تحضر ريلاي 220 فولت AC وكبسة push on switch أو تسمى Push Button Switch وتقوم بالوصل كالمخطط

وما دمنا في منتدى الإلكترونات
فيمكنك الرجوع لدائرة المشرف العام الأخ فهد
أو اتباع نصيحة الأخ m.hassan2020
فكر وقرر ونحن معك

[elhabes]

مشكورين على تفاعلكم معي وبارك الله فيكم

كنت اعتقد ان الدارة لا تتجاوز 3 او 4 او 5 ترانزيستورات مع 5 مكثفات وقليل من مسحوق المقاومات
الا انه ظهر ليس سهلا القيام بما اطلبه وربما كما قال اخونا الكريم m.hassan2020 يجب عليا التعلم لمعرفة ما اريد

اما الكونطاكتير فان تركيبه سهل يالنسبة لي وعمله ودوره معروف الا اني اردته لدارة 12 فولط لازيد انا من عندي

الاخ الكريم Fahad لعله فهم مبتغايا وذاك ما كنت اطلبه .. وهو الذي في الشكل التالي وان كنت تعرف عن دارة اقل منها من ناحية مواد التركيب فلا تبخلنا بها





بارك الله فيكم وسدد خطاكم

[مسلم11]

مارأيك بمفتاح ON-OF كونك لاتريد تيارات ولاجهود عالية .
وإن أردت دارة إلكترونية فلقد صممت واحدة ولكنها تحمل مكونات كثيرة لأنها تعتمد على الإلكترونيات الخطية وأعتقد أنه باستخدام الإلكترونيات الرقمية ستحصل على المطلوب وبعدد أقل من العناصر وصاحبك في أول الموار مع العناصر التي تخص الإلكترونيات الرقمية

[elhabes]

المشاركة الأصلية كتبت بواسطة النسر العربي ال

مارأيك بمفتاح ON-OF كونك لاتريد تيارات ولاجهود عالية .
وإن أردت دارة إلكترونية فلقد صممت واحدة ولكنها تحمل مكونات كثيرة لأنها تعتمد على الإلكترونيات الخطية وأعتقد أنه باستخدام الإلكترونيات الرقمية ستحصل على المطلوب وبعدد أقل من العناصر وصاحبك في أول الموار مع العناصر التي تخص الإلكترونيات الرقمية

والله يا ليت لو كان تاتيني بها وكل بسيط فهو الكثير لي

اخي النسر العربي لقد رايت دارة في مذياع صغير ذات ثلاث امبات حمرا

يعمل البوتون فيها على التنقل الى الموجة الاخرى fm فبحمد الله اكتشفت الضروري من هذه الدارة الخاصة بالتنقل من fm الى mw وكانت تحتوي على
ثلاث ترانزيستورات والباقي مقاومات فالذي ابحث عنه شبيه بهذا
ولا يدخلنا في السيركوي كما في الدارة التي سبقتنا
بعد جهدي الكبير قد اتمكن من الوصول الى الهدف ولكن يلزمني حساب الكثير والتعرف اكثر . وهذا ليس من اختصاصي .. انا افهم من هذا المجال ما يكفيني لافهم غيري
فارجو منك ان تفيدني وبارك الله فيك مسبقا وبارك الله فيك على طلتك هذه ودمت في عون الله

[hosam_eldin]

أخى الكريم, الدائرة ستكون سهلة جدا لو استخدمت ميكروكونترولر, وهو ليس غالى فى حدود 12 جنيه ومعه ترانزيستور صغير وريلاى و Voltage Regulator

إن شاء الله أرسملك الدائرة وارسلك الكود , هذا بفرض انك على دراية بكيفية برمجة الميكرو
