الى خبراء الشاشات الرجاء ابداء الراى فى مشكلة مواجهانى وهى
عندى شاشة nec fe991 sb المشكلة ان الشاشة فاصلة بور
رحلة القياس
1- اولا وقبل كل شى طبعا قمت بقياس المخارج من على الشوبر لم يعطى اى شى صفر
2- رجعت الى ماقبل الشوبر وهى دائرة التوحيد فقمت بقياس الفولت على مكثف اللاليكو لم اجد اى فولت يعنى الفولت صفر
3- قمت طبعا بقياس دايودات التوحيد (سليمة) داخل وخارج الدائرة
4- فقمت قياس المقاومة رقم 101 وقياسها 580 اوم (سليمة)
5- غير ت المكثفات الموجودة فى نطاقا لدائرة وهم عل التوالى رقم c131 وقيمتة 1 مايكرو على 400 فولت و c 113 وقيمتة 10 /50 وكذلك c 132 وقيمتة 1/50 وقمت بقياس جميع الموحدات والزنرات الموجود بالدائرة بحرص وعناية شديدة جدا وبدقة ولم اصل لحل برضة الفولت منعدم على مكثف الاليكو
واليكم صورة الدائرة

[الباسم.حسن يوسف]

بسم الله الرحمن الرحيم

أخى

برجاء صوره لجزء البور كاملآ
وبأذن الله نصل معآ للمشكله بتوفيق من الله

[سلسبيلا كمبيو]

اخى الباسم شكرا لك على سرعة الرد ودائما كما عودتنا بان تكون اول من يمد يده لنا بالمساعدة فجزاك الله بنا خير ا وجعلة الله فى ميزان حسانتك يوم القيامة باذن الله
اليك الجزء الباقى من دائرة الباور

[الباسم.حسن يوسف]

بسم الله الرحمن الرحيم

أخى

بأذن الله ستجد القطعه ورمزها على الشاسيه TH 101
وهى عباره عن مقاومه على هيئة بفه ستجدها تالفه
وتابع معنا

[سلسبيلا كمبيو]

اخى الباسم تم تغيير القطعة باخرى من شاشة اخرى نفس الدايرة تقريبا وفى نفس المكان لكن نفس المشكلة كما هى ؟؟؟؟؟ فالرجاء اقترح عليا ماذا افعل ......
قمت بمراجعة الترانزسستورات الصغيرة 945 فوجدت واحد فيهم قياسة غير سليم فقمت باستبداله ولكن المشكلة كما هى

[إبراهيم جاد]

اقتباس المشاركة الأصلية كتبت بواسطة سلسبيلا كمبيو اخى الباسم تم تغيير القطعة باخرى من شاشة اخرى نفس الدايرة تقريبا وفى نفس المكان لكن نفس المشكلة كما هى ؟؟؟؟؟ فالرجاء اقترح عليا ماذا افعل ...... قمت بمراجعة الترانزسستورات الصغيرة 945 فوجدت واحد فيهم قياسة غير سليم فقمت باستبداله ولكن المشكلة كما هى

بسم الله الرحمن الرحيم
أخى العزيز
أولا نبدأ برفع الptc من الشاسيه وملف إزالة المغناطيسيه ثم نرفع ترانزيستور البور أيضا من الشاسيه ثم نوصل الشاشه بالسريا ثم نبدأ بقياس الفولت من أول مدخل الكهرباء وأذكر لنا هل وجدت الفولت على مكثف الإلكو الكبير أم لا
وتابع معنا

[سلسبيلا كمبيو]

اخى ابراهيم جاد شكر ا لك على مشاركتك
اولا : فمت بفك ال ptc وكذلك ماف المغناطيسية وكذلك ترانزسستور البور من على البوردة
وقمت بالقياس طبعا بعد الشوبر لم يخرج اى معطيات

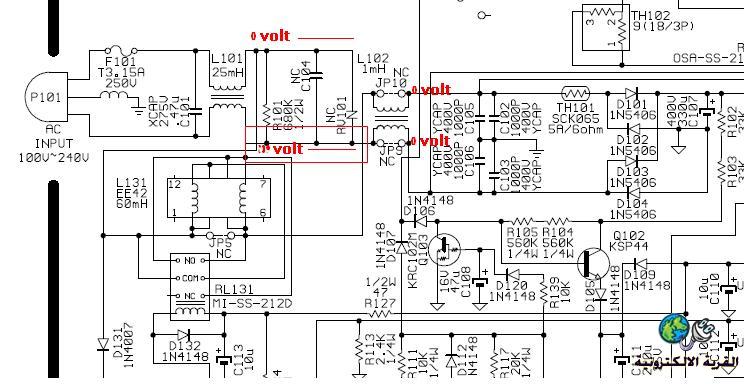

وقبل الشوبر لا يوجد اى فولت على مكثف الاليكو نهائى واليك صورة توضح الاجزاء التى عليها فولت AC فقط
احد اطراف الملف الابتدائى علية فولت 189 فولت AC
والطرف الاخر كما موضح 0 فولت
وعلى طرفى المقاومة رقم R101 على احد طرفها 189 فولت AC والاخر 0 فولت

[الباسم.حسن يوسف]

بسم الله الرحمن الرحيم

أخى

لابد من تواجد 220 فولت على JP10 _ JP9 ولكن 220 AC
بمعنى القياس بالنسبه للأفوميتر على AC وليس DC
وأيضآ لابد من تواجد 220 فولت DC على المكثف C107 وأذا لم تجدها
فالمكونات التى تمنع تواجدها :
1- TH 101
2- D101 - D102 - D103 - D104 بسبب التلف أو الفصل
ولا توجد أسباب أخرى غير ذلك تابع معنا
