[بابكرعبيد الله]

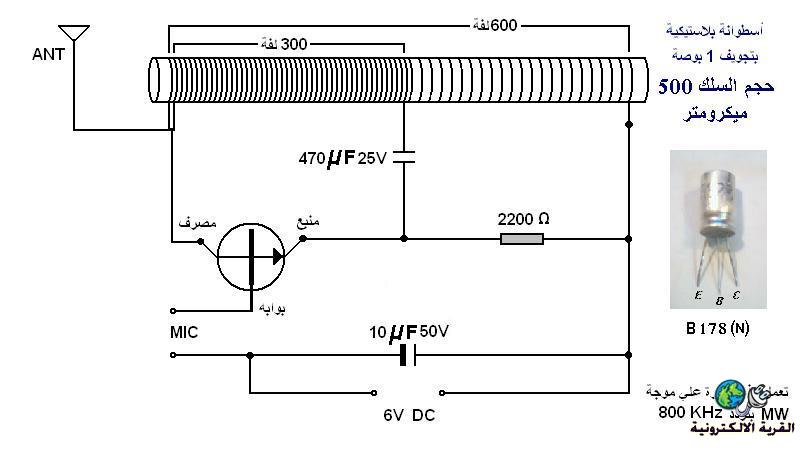

مكونات الدائرة:
R 2.2 k
C 50 V
C 25V 470F
ملفين مكونين من 600 لفه وأخر مكون من 300 لفه علي التوازي
وأخيرا ترانزيستور المعدن وشبه المعدن
مايك 400 أوم

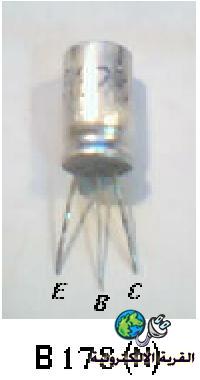

صورة الترانزيستور المستخدم:

[بابكرعبيد الله]

أرجو التعليق

[emad1]

هل انت متاكد من المدى لااني عملت واحدة مشابهة لها ولم تتعدى 50 متر ولكن الترانستور يختلف استخدمت NPN وحضرتك مستخدم على مااظن ترانستور جرمانيوم , وهنا الكفائة تختلف .
عموما عمل رائع ونرجو المزيد .

الدائرة .

[بابكرعبيد الله]

علي الموجه المتوسطه مافي دائره عملتها قلت مسافة أرسالها من الالف متر
مالم يكون الترانزيسور تالف أو ضعيف تأكد من فحص الترانزيستور
والعلامه pnp

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة بابكرعبيد الله أرجو التعليق

أخى
لم أكن أنوى التعليق ولكنك طلبته!
هل الترانزيستور FET أم ثنائى القطبية؟؟ فكلمات "بوابة و مصرف و منبع" توازى Gate,Source,Drain ولا توازى Base,Collector, Emitter
و بالتبعية هل هو pnp أم ماذا؟؟ أيضا بالبحث لم أجد B178 ولا 2SB178

[بابكرعبيد الله]

أنا أيضا لم اجد للكني وجدته في بعض الاجهزه القديمه
هذه ترانزيستورات قديمه قل الاستخدام لها
نادر ماتدرج في كتب المعادلات

[emad1]

اقتباس المشاركة الأصلية كتبت بواسطة بابكرعبيد الله علي الموجه المتوسطه مافي دائره عملتها قلت مسافة أرسالها من الالف متر مالم يكون الترانزيسور تالف أو ضعيف تأكد من فحص الترانزيستور والعلامه pnp

عموما الترانستور الذي استخدمتة اكثر من مرة جديد ولاغبار عليه , احتمال يكون الترانستور تجاري ولايعمل عمل الاصلي (موكد) تاكد اخي اعمالك كلها ممتعة لذا لدي سوال حول الترانستور الذي استخدمته في هذة الدائرة وبالمناسبة لدي منه الكثير لااني احتفظ بالاجهزة القديمة , ارجو ان تبين اقطاب الترانستور على الدائرة .
