أداة مفيده لقراءة المقاومات

HallaM · 19-10-2009, 11:01 PM

السلام عليكم
قبل أكثر من ثمان سنوات درست دوره في الإلكترونيات
وكان من ضمن الأدوات مسطره مفيده جدا لقراءة المقومات
بحثت عليها في الإنترنت فلم أجدها
ولذلك قررت أن أشارككم المنفعه
كانت أبيض وأسود
و الأن أصبحت بالألوان
وقد رفعت الإثنتين
وأرجو أن تضاف إلى الأدوات المهمه في هذا المنتدى الحبيب لكي يستفيد منها الكل
وتقبلوا خالص التحية

أخوكم
أبو مازن

والحقوق غير محفوظه

وهذا هو اللنك
http://www.megaupload.com/?d=OTC8I5F9

مسلم11 · 20-10-2009, 04:42 AM

مشكور أخي الكريم أبو مازن على هذا .

القصيمي7 · 20-10-2009, 10:05 PM

هلا شرحت طريقة استخدامها وهل هي مسطره واحده او ثلاث

HallaM · 22-10-2009, 10:26 AM

السلام عليكم
كنت أضن إن الصورة تشرح نفسها
ولكن لابأس

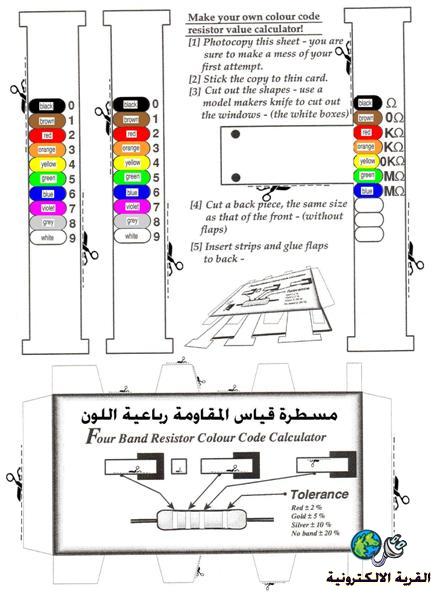

من الصوره
http://upload.qariya.info/images/qariya-d3c6e8b1e6.jpg
أضفت صورة مقص للدلاله على مكان القص
ومن ثم وضعها تحت الجزء المستطيل
بنفس الترتيب
الجزء الزائد للقطعة الأولى على اليمين يكون تحت القطعه الثانيه
تصبح الفكره مثل المساطر المنزلقه
كمثال بسيط هذا الفلم
http://www.youtube.com/watch?v=YjMoFnDB1iU
أرجو أن الفكره الأن وضحت
إن لم
فالرجاء إخباري
وقد أصور طريقت القص والعمل
مع السلامه
أبو مازن

HallaM · 22-10-2009, 10:33 AM

http://www.electvillage.com/upload//...ile=d3c6e8b1e6

وهذه محاوله ثانيه لرفع الصوره

HallaM · 22-10-2009, 10:37 AM

وهذه المحاولة الثالثه

HallaM · 22-10-2009, 10:51 AM

وهذه صوره أخرى مدبلجه بالفوتوشوب للأداه جاهزه
وهي تشير لقيمة مقاومه بالألوان بني و أصفر وأحمر
والقيمه
1.4 K أوم
أعتقد الأن وضحت

تحياتي
أبو مازن

احمد حمادي · 22-10-2009, 03:55 PM

مشكور يا اخ ابو مازن
