السلام عليكم جميعا
اعضاء المنتدى الافاضل
اهدانى احد اصدقائى شاشة lcd 2*16 قال ان البائع اخبره انها متوافقة مع ال HD44780 والشاشة لها نفس هذا الشكل تقريبا



تحتوى على 16 بين 14 منها هى نفس الموجود فى برنامج البروتس بنفس الترتيب
و2 بين غير محددين ومكتب فى واجهة الشاشة EL1602
قمت بعمل عدة مشاريع باستخدام المايكروسى لكن الشاشة لم تعمل والخرج دائما عبارة عن مربعات سوداء متجاورة .
سوالى هو هل هذه الشاشة متوافقة مع HD44780 ام ان لها متحكمة اخرى وهل يوجد لها datasheet .
ارجو المساعدة واسف على الاطالة فقط احببت ان انقل الصورة كاملة.

[Eagle69]

اخي العزيز روبوتا الاحتمال الاكبر ان المشكلة سوف تكون بالكونتراست بتاع الشاشة وممكن تزبطة عن طريق المقاومة المتغيرة وسوف تشتغل معك ان شاء الله .
لانة بالعملي وعلى البورد لازم توصل مقاومة متغيرة بقيمة 5 كيلو اوم .......مو مثل البروتوس !!!!!!!!!
واذا ما اشتغلت ممكن نساعدك اكتر ........... وتحت امرك

[robota]

اقتباس المشاركة الأصلية كتبت بواسطة Eagle69 اخي العزيز روبوتا الاحتمال الاكبر ان المشكلة سوف تكون بالكونتراست بتاع الشاشة وممكن تزبطة عن طريق المقاومة المتغيرة وسوف تشتغل معك ان شاء الله . لانة بالعملي وعلى البورد لازم توصل مقاومة متغيرة بقيمة 5 كيلو اوم .......مو مثل البروتوس !!!!!!!!! واذا ما اشتغلت ممكن نساعدك اكتر ........... وتحت امرك

صديقى العزيز Eagle69 شكرا على اهتمامك
اولا البين الذى يتحكم فى الاضاءة هو VEE g لكن انا عندى مكانه VO (لا ادرى اذا كان هناك فرق)
ثانيا انا قمت بتوصيل هذا الطرف Vo بالقطب الموجب من خلال مقاومة متغيرة واختفت المربعات السوداء واصبحت الشاشة خالية من اى شئ.
مع العلم ان المربعات السوداء تظهر فقط اذا قمت بتوصيل ال Vo بالسالب (GND)!!!!



[Eagle69]

اخ روبوتا السلام عليكم ورحمة الله وبركاتة
حتى تعرف ان الشاشة تعمل صحيح
يجب مرة ان تظهر المربعات وعندما تغير المقاومة تختفي المربعات ( كونتراست )
عندها تكون الشاشة سليمة والتوصيل صححيح
ولكن اذا المقاومة المتغيرة ما غيرت اي شيء بالشاشة يكون هناك شيء خطأ

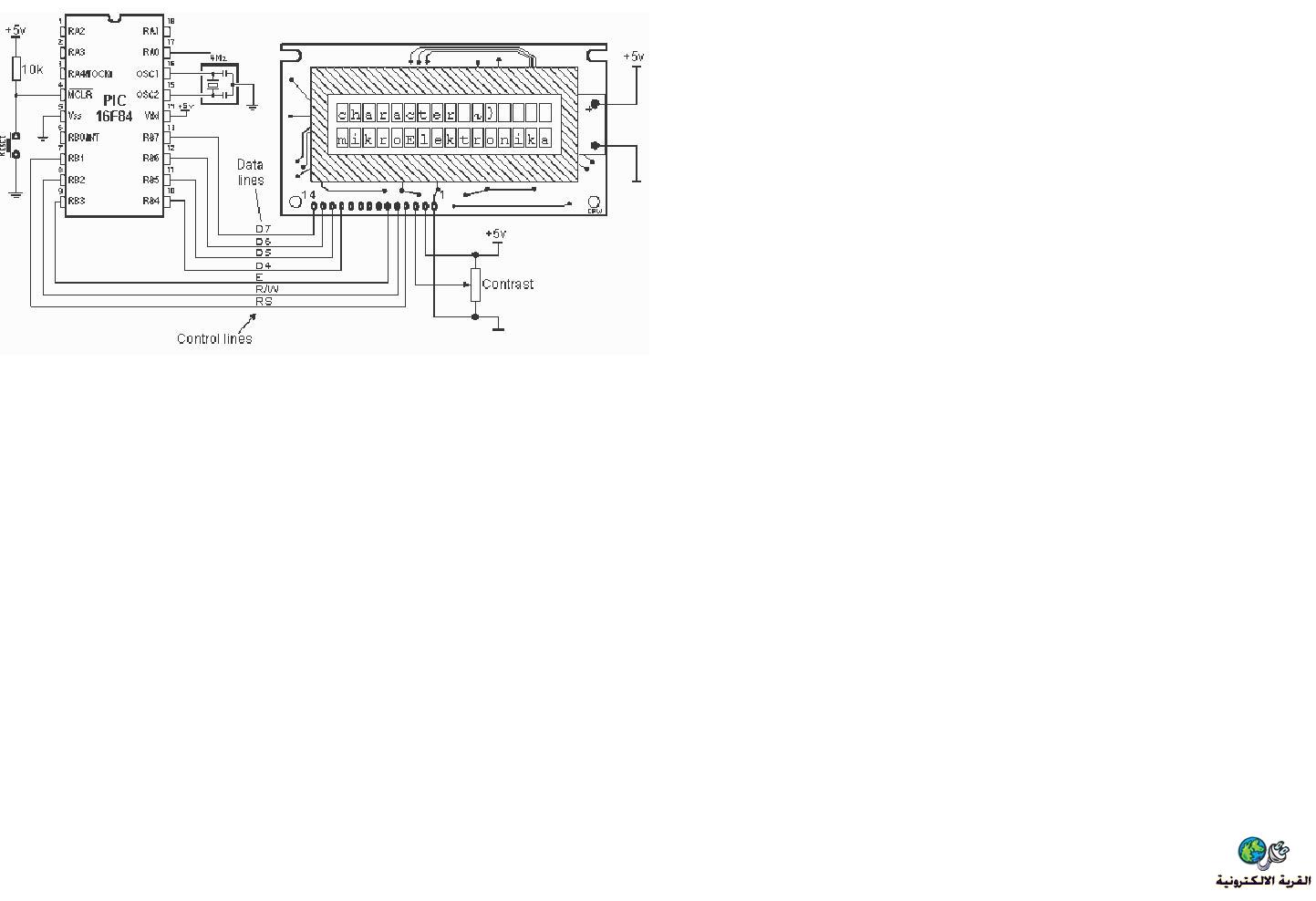

فالرجاء اتباع التوصيلات التاليةكما بالصورة وان شاء الله راح تشتغل معك


واذا ما اشتغلت ممكن ان نحاول معك بطرق اخرى
ودمتم بود.......مع خالص احترامي

[robota]

اخى الكريم انا متبع نفس التوصيلات ما عدا التى بالاطراف (طرفان الاول مكتوب عليه A والثانى K ) هل هما ضروريان وما وظيفتهما .
وايضا انا اقوم بتاريض الطرف RW ولا اقوم بتوصيله بالبيك

[16mofed84]

السلام عليكم
قد يكون الخطأ 1-الاتجاه من الشمال او اليمين 2-الاسلاك الباقيه يجب ان توصل بالارضي

[robota]

اقتباس المشاركة الأصلية كتبت بواسطة 16mofed84 السلام عليكم قد يكون الخطأ 1-الاتجاه من الشمال او اليمين

وعليكم السلام
انا متا كد من الاتجاه لانه موضح على ظهر الشاشة

اقتباس المشاركة الأصلية كتبت بواسطة 16mofed84 2-الاسلاك الباقيه يجب ان توصل بالارضي

نجرب ونشوف ان شاء الله
وجزاك الله كل خير

[robota]

السلام عليكم قد يكون الخطأ 1-الاتجاه من الشمال او اليمين 2-الاسلاك الباقيه يجب ان توصل بالارضي

قمت بعمل ذلك لكن الحال كما هو

فالرجاء اتباع التوصيلات التاليةكما بالصورة وان شاء الله راح تشتغل معك

اخى الكريم انا متبع نفس التوصيلات ما عدا التى بالاطراف (طرفان الاول مكتوب عليه A والثانى K ) هل هما ضروريان وما وظيفتهما . وايهما يوصل بالموجب وايهما بالسالب
وايضا انا اقوم بتاريض الطرف RW ولا اقوم بتوصيله بالبيك هل لهذا اى اثر
