كيف احصل على فيوز اللكتروني

[م/ يوسف الحربي]

انا في حاجه لفيوز اللكتروني لان لدي دائره اللكترونيه متصله بشكل غير مباشر بخط جهد متردد 220 فولت ويعود السبب في ذالك اني استخدم خطوط الكهرباء الخاصه في انارة الشوارع للاتصال بالدائره في النهار عندما تكون الاناره مطفائه والخطوط خاليه من الجهد المتردد
ارجو ان اكون وضحة مقصدي وماذا اريد من الفيوز الالكتروني
وذلك لاني فشلت في موضوع سابق ان اجد حل لمشكلتي
رابط الموضوع
http://www.qariya.com/vb/showthread.php?t=44243
نفس المشكله في موضوع اخر
http://www.qariya.com/vb/showthread.php?t=45479
لكي يوقف مرور الجهد المتردد وعند انقطاعه يسمح بمرور الجهد المستمر عن طريق نفس الخط
وشكرا لكل من ساعدني في المواضيع السابقه

[حيدر علاج حسن]

اخي العزيز ارجو وضع مخطط لدائرتك( و لو بسيط ) لكي يتسنى لنا الوقوف على المشكلة اكثر . انا قرأت كل ما يتعلق بالموضوع لكن لم تصلني الفكرة كاملة .

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة م/ يوسف الحربي

انا في حاجه لفيوز اللكتروني

ما تريد ليس فيوز ولكن دائرة تحكم

لان لدي دائره اللكترونيه متصله بشكل غير مباشر بخط جهد متردد 220 فولت ويعود السبب في ذالك اني استخدم خطوط الكهرباء الخاصه في انارة الشوارع للاتصال بالدائره في النهار عندما تكون الاناره مطفائه والخطوط خاليه من الجهد المتردد
ارجو ان اكون وضحة مقصدي وماذا اريد من الفيوز الالكتروني
وذلك لاني فشلت في موضوع سابق ان اجد حل لمشكلتي
رابط الموضوع
http://www.qariya.com/vb/showthread.php?t=44243
نفس المشكله في موضوع اخر
http://www.qariya.com/vb/showthread.php?t=45479
لكي يوقف مرور الجهد المتردد وعند انقطاعه يسمح بمرور الجهد المستمر عن طريق نفس الخط
وشكرا لكل من ساعدني في المواضيع السابقه

المشكلة أن الريلاى يحتاج قرابة 0.1 ثانية ليتمم استجابته و انت تحتاج دائرة متقدمة وليست بسيطة لهذا الدور مثل استخدام ملف 1 هنرى أو أكثر يتحمل تيار الوحدة التى تستخدمها لوضع معاوقة للتيار المتردد و بعده تراياك لعمل قصر سريع على الخط بعد الملف لحماية الحمل و الملف لا يسبب قصر على الخط وهذا مطلوب لمدة 0.1 ثانية حتى ينتهى الريلاى من فصل الخط عن الدائرة
هذه الطريقة معروفة باسم Craw Bar و تستخدم كثيرا فى البور سبلاى لحماية الحمل من حدوث قصر فى ترانزيستورات التحكم

[م/ يوسف الحربي]

اهلا فيكم اخواني
نظرا لعملي في شبكات انارة الشوارع دائما يدث قصر في خطوط التغذيه الخاصه فيها ومن عدة اسباب حوادث صدم الاعمده مثلا .وفي بعض الاوقات يحدث وفيات وذلك عند اطلاق التيار المتردد في المساء يكون هناك اطفال يعبثون في الاعمده المفتوحه فيسعقون وقد حدثت هذه قريبا وبعد طول تفكير وصلت لهذه الفكره
وهي
كما موضح في الصوره الدائره بسيطه جدا ولكن كما ترون مكان الدائره لا يمكنها تحمل الجهد المتردد وانا قمت بوضع رليهات لكي تعزل الدائره ولاكنها تتاخر في عزل الدائره لحظة اطلاق الجهد المتردد لذلك لا يوجد الا حل اللكتروني وقد جربت الفلتر المكون من مكثف ومقاومه ولكنه غير فعال كفايه
وقد ايقت بانه لا سبيل الا بمنع مرور الجهد المتردد والسماح بمرور الجهد المستمر


ومن الافكار التي خطرت لي وضع فيوز اللكتروني وبعد الفيوز مباشره اضع قصر بين الخطين بواسطة دايود لكي يحدث قصر في حال وجود الجهد المتردد فيزيد التيار ويفصل الفيوز واما في حال الجهد المستمر فانه لايعمل القصر وذلك لان توصيل الدايود - في الخط + ولكن هل الفيوز اللكتروني فعال لدرجة انه يمكن الاعتماد عليه بان يفصل يوميا ولمده غير محدوده رابط موضوع الخاص بالفيوزات الالكترونيه

ارجو مساعدتي قدر االمكان لان هذه اخر مرحله في مشروعي وقد جربه وعمل بشكل ممتاز الا لحظة توصيل الجهد المتردد تتلف الدائره الالكترونيه

[حيدر علاج حسن]

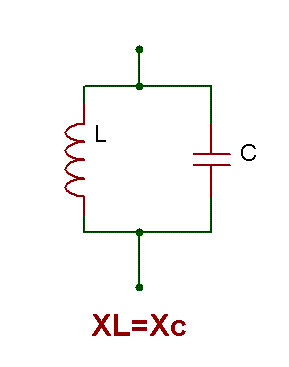

ما رايك باستخدام دائرة ملف مع مكثف على التوازي و نختار قيمة كل منهما بحيث يحصل عندنا ر نين التوازي ؟ طبعا رنين التوازي تكون فيه الممانعة ما لانهاية و التيار صفر . وهنا يجب ان تكون القيم بدقة عالية جدا . لكي يكون التيار جدا صغير او مقارب للصفر .

[مسلم11]

أخي الكريم برأيي أنت بحاجة إلى دارة تقوم على تحسس تغييرات التيار وليس الجهد فذاك أصح العمل عليه ويكون العمل كالتالي :
بعد التأكد من وصل الشبكة ( شبكة الإنارة ) بشكل سليم والتأكد من أن جميع المصابيح تعمل .
في هذه الحالة تأخذ قيمة التيار المستجرة من الشبكة وفي حال حدوث قصر أو تعطل أحد المصابيح تقوم الدارة على إنذارك بحدوث خطأ ما وبالنسبة لحدوث القصر فوضع فيوز مناسب سيحل المشكلة بقطع التيار والدارة ستنذرك بوجود عطب بالشبكة .
مجرد رأي شخصي .

[م/ يوسف الحربي]

اخواني في الرد السابق وضعة رابط لموضوع يتكلم عن الفيوز الالكتروني (وانا ارا انه هو الحل الوحيد لهذه المشكله )ولكن بخصوص المكثف والملف ارجو والتعريف بقيمة كل منهما لاني لا اعرف قيمتها ولا يمكنني تحديد قيمتها من تلقا نفسي لعدم معرفتي في هذا المجال
لذا امل وضع الفيوز الالكتروني في عين الاعتبار ومن جرب هذا الفيوز ارجو شرح تجربة لانا وشكرا

[حيدر علاج حسن]

في هذه الدوائر يتم اختيار الملف اولا و يفضل ان يكون من النوع الخانق و ذو مقاومة قليلة جدا ( مقاربة للصفر ) . ويتم تحديد قيمة المحاثة له بتجربة عملية بسيطة نتطرق لها فيما بعد . ويتم اختيار قيمة المكثف بعد ذلك اعتمادا على المحاثة و التردد وكما يلي :

F0=1/(2π√LC)

حيث F0 هو تردد تيار الشبكة و اعتقد هو عندك 50 Hz
الآ ن اول خطوة تبدأ بها هي احضار الملف الخانق ذو مقاومة صفرية . ثم تبدأ بتطبيق العلاقة اعلاه لاستخراج قيمة المكثف المطلوب .
يمكنك اختبار الدائرة قبل توصيلها بالمنظومة . فقط اوصل معها مصباح على التوالي فترى ان المصباح لا يتوهج مطلقا و تيار الدائرة صفر تقريبا .
هذا النوع من الدوائر يستخدم في انتقاء الموجات الراديوية .
