ربما هذا الشرح يفيد
دوما التشبيه بالسوائل و الميكانيكا يساعد على الفهم
انقر على الصورة للمشاهدة بحجم اكبر
يمكنك تشبيه المكثف بكرة من المعدن مملوءة بالماء من نصفين يفصلهما حاجز مرن و عازل لا يسمح بمرور الماء كل نصف به مكبس كما بالرسم
فى حال عدم التوصيل كما بالرسم الأيمن يكون عدد الإلكترونات السالبة مساوى الشحنات الموجبة و الأمور ساكنة
عند توصيل المكثف بجهد موجب لأعلى كما بالرسم الثانى، تسحب القوة الدافعة الكهربية (الفولت) الإلكترونات محاولة تمرير تيار فيمر تيار من اللوح العلوى للسفلى ولكنه لآ يتمكن من عبور العازل فيسبب تكثف للإلكترونات و من ثم الجهد السالب و يسبب توقف مرور مزيد من الإلكترونات أى أن الحركة لحظية - تماما مثل محاولة تحريك المكبس 1 للخارج، فنتيجة لسحب السائل من النصف الأيمن ينبعج الحاجز و يحرك المكبس 2 للداخل وفى كلتا الحالتين لا يمكنك إمرار السائل أو الإلكترونات (التيار) باستمرار - فقط قدر ما تسمح به
السعة الداخلية للكرة أو المكثف
التوصيل بجهد موجب لأسفل سيعكس الإتجاهات فقط ومازال نفس الكلام ساريا
توصيل الجهد المتردد سيسبب تحرك الإلكترونات جيئة وذهابا حول موضعها تماما كما تحاول تحريك المكبس 1 حركة ترددية فيتحرك المكبس المقابل حركة ترددية و يمكنك استغلال ذلك فى نقل الحركة من البكرة اليمنى لليسرى تماما كما يحدث فى المكثف

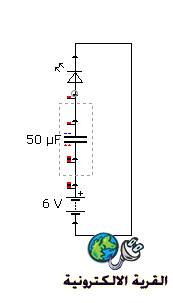

وفى التجربة لاحظ أن المصباح تخفت إضاءته لإن التيار لحظى و يدوم حتى يشحن المكثف فقط ثم يتوقف
