اريد دائرة للتحكم فى dc motor يمين و يسار ارجوكم

[mohamed100]

السلام عليكم
اريد دائرة للتحكم فى محرك dc يمين و يسار ارجوكم لا تبخلوا عليا و شكرا

[عبقرى صغير]

فينك محمد من زمان موضعتش مواضيع

[mr.s&h]

تقصد لاسلكي أم بسلك عادي ...

إ>ا لاسلكي انا عندي واحد ..أو بالأحرى كان عندي ..

هو يباع بالأسواق على شكل لعبة سيارة صغيرة ..

وممكن يباع بالسلك ..

كلموجود اما عن مخطط الدائرة فلست خبير بما يكفي للتفصيل فيها ...

[mohamed100]

انا عوزها تتحكم فى موتور بسلك زى ال h bridge عوزها تخليه يمين و يسار

[جني الكترونيت]

طيب انتا لازم تسوي h-bridge
في نوعين معروفين لو تبغى تخليه يلف يمين ويسار عن طريق microcontroller
يعني يا امة تعطيه positive or negative input
هاذي صور
http://www.electvillage.com/upload//...ile=73fbd38e3c

http://www.electvillage.com/upload//...ile=f8d9731e0d

[mohamed100]

السلام عليكم
انا عوزها من غير microcontroller انا عواز ان يكون فيها مفتحاين واحد يمين و الثانى يسار

[aboamal]

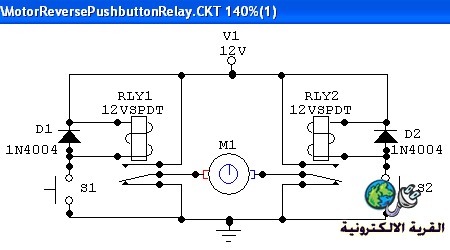

ممكن عزيزي تستخدم هذه الدائره سهله او ماراح يكلفك الكثير

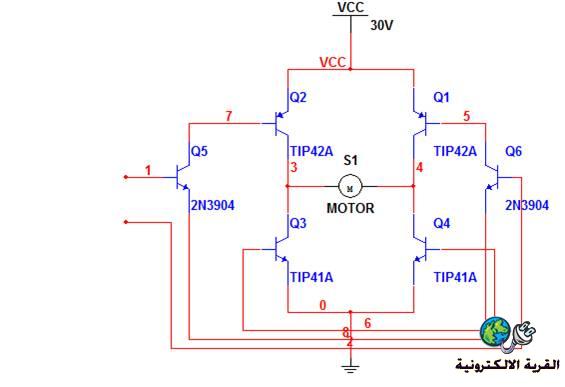

او ممكن تستخدم طريقه ثانيه بس بتكون اكثر كلفه

[mohamed100]

انا اشكرك جدا انا اخترت الدائرة الاوله و لكن الحاجه الى مكتوب عليها 12v دى ريله صح كده
