موضوع تعليمي:قوانين القطع....

[16mofed84]

1-المكثف
المكثف هو قطعه تقوم بتخزين الكهرباء

في كلا الحالتين الاولى او الثانيه تعتمدان على نفس القانون ولكن ليس نفس الوظيفه
القانون هو :
الزمن=R*C*0.000007
هذا قانون الشحن والتفريغ
وهو الزمن الذي يحتاجه المكثف للتفريغ النهائي
انتظر في حال اراد احد ان يعلق او يسأل

[16mofed84]

دائرتي تعمل ب1 امبير و 5 فولت ما المكثف المناسب الذي يجب ان اضعه لكي يحول من الجهد النصف Ac الى Dc ؟؟

زمن النبضه
المعروف ان التردد=الزمن /1
0.16666=1/60
ويساوي تقريبا(لكي يكون انظف)
0.2
من الثانيه
_________

ونحل المعادله كما في الصوره

و لعدم وجود مكثف 5714uf نقوم بتجميع بعض المكثفات

[osama matar]

المشاركة الأصلية كتبت بواسطة 16mofed84

دائرتي تعمل ب1 امبير و 5 فولت ما المكثف المناسب الذي يجب ان اضعه لكي يحول من الجهد النصف Ac الى Dc ؟؟
زمن النبضه
المعروف ان التردد=الزمن /1
0.16666=1/60
ويساوي تقريبا(لكي يكون انظف)
0.2
من الثانيه
_________

ونحل المعادله كما في الصوره
و لعدم وجود مكثف 5714uf نقوم بتجميع بعض المكثفات

ممكن أخي توضح كيف حصلت على القيمة c=5714f بشكل أكثر تفصيل

[16mofed84]

المشاركة الأصلية كتبت بواسطة 16mofed84

دائرتي تعمل ب1 امبير و 5 فولت ما المكثف المناسب الذي يجب ان اضعه لكي يحول من الجهد النصف Ac الى Dc ؟؟

زمن النبضه
المعروف ان التردد=الزمن /1
0.16666=1/60
ويساوي تقريبا(لكي يكون انظف)
0.2
من الثانيه
_________

ونحل المعادله كما في الصوره

و لعدم وجود مكثف 5714uf نقوم بتجميع بعض المكثفات

السلام عليكم يا اخي اسامه
من خلال القانون الذي كتبته في اول مشارك
الزمن=R*C*0.000007
يبدو ان الصور لم تظهر! (انظر الى الاقتباس )

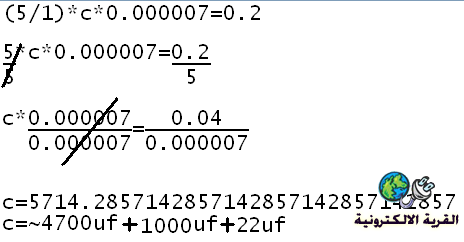

ونقوم بحل المعادله (كانها مسأله رياضيات)
ونعوض الزمن = 0.016666 (و نحصل عليه من خلال قسمه 60 هرتز على 1)
الزمن = 0.02 (لكي يكون انعم ولعدم حدوث تشويش)
c غير معروف
R نقوم بالتحويل عبر قانون اوم
الجهد قسمه التيار = المقاومه
5 / 1 =5
وهذه هي الصوره:

[ماجد عباس محمد]

اخى
من أين أتيت بالقانون
الزمن=R*C*0.000007
حسب علمى أن سعة المكثف C=Q/V حيث Q هى الشحنة وتساوى I*T اى حاصل ضرب الزمن × التيار
أى أن السعة C =Q/V=I*T/V
I/V = 1/R
إذن C*R=T

[ماجد عباس محمد]

وهذا هو حساب سعة المكثف

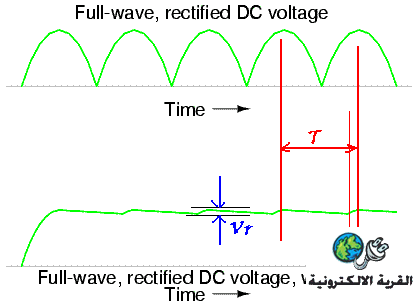

نتيجة وجود المكثف يتم الشحن من المصدر و يجرى تفريغ نسبة من شحنته فى الفترة ما بين كل قمتين وهذه الفترة T = 0.01 ثانية فى حال تقويم موجة كاملة و 0.02 فى حال نصف موجة باعتبار 50ذ/ث بدلا من 60 ثم التقريب للخمسين
هذا التفريغ الجزئى ينتج ما يسمى جهد التغيير Ripple Voltage و طبعا بإهمال زمن الشحن لأنه صغير



من العلاقة السابقة نأخذ معادلة سعة المكثف
C=Q/V=I*T/V حيث V هنا قيمة الجهد المتغير السابق شرحةRipple Voltage
لو لدينا موجة كاملة يكون T=0.01
لو افترضت أننى أريد الا يزيد Ripple Voltage عن 0.5 فولت مثلا و المثال الذى ذكرته أنت أن التيار 1 أمبير بالتعويض نجد
C=1*0.01/0.5 =0.02F
أى نستخدم مكثف 20000 ميكرو فاراد و طبعا القيمة 20000 غير تقليدية فإما نستخدم 2 × 10000 أو 25000 أو 33000 أو أى قيمة أعلى
وطبعا كلما زاد المكثف قل الجهدRipple Voltage و والعكس بالعكس
وكلما قل التيار قل Ripple Voltage و أمكن استخدام مكثف أقل
و لهذا أيضا فى الوحدات التى توحد 220 فولت مباشرة تستخدم مكثفات حول 47 ميكرو لأن التيار المسحوب بالمللى أمبير كما أن Ripple Voltage يوازى 10 فولت أو أكثر لا يفرق كثيرا مع 220 فولت

[16mofed84]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
من أين أتيت بالقانون
الزمن=R*C*0.000007
حسب علمى أن سعة المكثف C=Q/V حيث Q هى الشحنة وتساوى I*T اى حاصل ضرب الزمن × التيار
أى أن السعة C =Q/V=I*T/V
I/V = 1/R
إذن C*R=T

سؤالك الاول (من اتيت بهذا القانون)؟ كان عندي برنامج تعطيه R و c ويعطيك الوقت وكان مكتوب هذا القانون
دوري الان
اريد ان اجيبك على ردك (c*R=t)هل هذا الوقت الازم للتفريغ النهائي؟؟
من اين اتيت بهذا القانون ؟؟ و هل جربته عملي؟؟

[16mofed84]

قد يكون سوء تفاهم
لدي سؤال اخر ما هي الوحده المستخدمه(uf )بالكيلو ام مايكرو(المقصود)؟؟
القانون الذي استخدمه وحدات عاديه
المقاومه اوم (وليس كيلو)
المكثف مايكرو فرد (وليس فرد)
الوقت ثواني عادي
