الرجاء المساعده في صناعه جهاز مثل هذا

[16mofed84]

السلام عليكم ورحمه الله و بركاته
منذ زمن و انا اطلب دائره RF ولا رد
طلبي يشبه الذي قبله اامل ان لا تخيبو املي

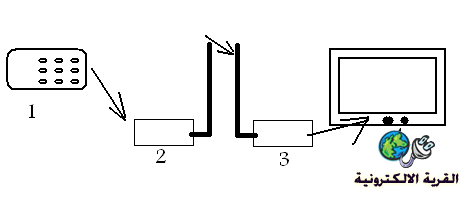

-1 رموت التلفزيون
2-الجهاز الذي يستقبل اشارات الرموت ويحولها الى موجات راديو
3- الجهاز الذي يستقبل موجات الراديو ويحولها الى موجات الIR
4-تلفزيون
الذي اريده 2+3
اعتقد ان المرسل سيكون بهذا الشكل
لكني محتاج للقيم+المستقبل

لا يهم المدى فالذي يحدده R2
ارجو ان تكون القطع محدده لانها عندي
TR1=bc337
الملف 4 لفات على حجم قلم رقيق
ارجو الرد انتظر الباقي القيم او اضافه قطع...
ارجو ان لا تخيبو املي

[osama matar]

بسم الله
إليك أخي هذه الروابط
http://www.epanorama.net/zen_schemat...f/fmtx_dc.html

http://www.somerset.net/arm/fm_only_...tor_radio.html

http://images.google.ps/imgres?imgur...%3Dar%26sa%3DG

[16mofed84]

المشاركة الأصلية كتبت بواسطة osama matar

بسم الله
إليك أخي هذه الروابط
http://www.epanorama.net/zen_schemat...f/fmtx_dc.html

http://www.somerset.net/arm/fm_only_...tor_radio.html

http://images.google.ps/imgres?imgur...%3Dar%26sa%3DG

مشكور جدا

انا رح استعمل هذه لأن المكونات عندي
لدي سؤال حول ic التي لها 8 ارجل ما هي ؟؟
ان كانت المكبر LM3 نسيت اسمه هل يمكن استبداله ب3ترانزستورات للتكبير؟؟
التلرانزستور 2n3819 ال gate موصوله مع - هل يمكن استبداله بmosfet او اي نوع معروف ؟

[osama matar]

هذه القطعة لا أعرف رقمها

[ماجد عباس محمد]

هذه القطعة رقم LM386
حمل Data Sheet من هنا
http://www.alldatasheet.com/datashee...NSC/LM386.html
ستجد نفس هذه التوصيلة فى صفحة 5 كمكبر طبعا تحت اسم
Amplifier with Gain = 200
بدون دائرة الإستقبال الترانزيستور و مشتملاته

[16mofed84]

هل يمكن صناعه دائره ارسال و استقبال على الموجه 60 hz بدل من 80-108 mhz ؟؟
لا اقصد نقل الموجه في كهرباء الحائط بل في الهواء
ارجو عدم نقل المواضيع من غوغل (بحثت فيه)و استخدام نعمه العقل

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة 16mofed84

هل يمكن صناعه دائره ارسال و استقبال على الموجه 60 hz بدل من 80-108 mhz ؟؟
لا اقصد نقل الموجه في كهرباء الحائط بل في الهواء
ارجو عدم نقل المواضيع من غوغل (بحثت فيه)و استخدام نعمه العقل

نعمة العلم تقول أن طول الهوائى = نصف طول الموجة
طول الموجة = السرعة ÷ التردد = 300000 كيلومتر فى الثانية ÷ 60 ذ/ث = 5000 كيلو متر
إذن يكون الهوائى المستخدم 2500 كيلومتر

[16mofed84]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

نعمة العلم تقول أن طول الهوائى = نصف طول الموجة
طول الموجة = السرعة ÷ التردد = 300000 كيلومتر فى الثانية ÷ 60 ذ/ث = 5000 كيلو متر
إذن يكون الهوائى المستخدم 2500 كيلومتر

مشكور
لقد وجدت بعض الدوائر اذا نجحت ساقوم بوضعها ذات تردد 27 ....
