مطلوب دايرة am transmitter على وحه السرعة

[enfelak]

السلام عليكم ورحمة الله وبركاته
إخواني الكرام
كان ليا طلب ياريت بجد ألاقي إهتمام من الأعضاء ويقدروا يفيدوني في
كنت عاوز تصميم بسيط لدايرة am transmitter في أقرب وقت لأنها مطلوبة مننا كمشروع صغير كدةفي العملي في الكلية
والمشكلة إني أخدت يوم كامل بدور على النت وطبعا أكيد لقيت دوايركتير بس المشكلة إني قبل أماأبدأ أشتغل فيها عاوز أعملها وتطلع كسيميوليشن على برنامج الوورك بنش
فأولا مش كل الدواير اللي طلعتلي عرفت أعملها لأن كان في بعض الكومبوننت في الدايرة قيمهامش موجودة على البرنامج
ثانيا حتى الدواير اللي جربتها على البرنامج مطلعتش خرج بسبب برضه موضوع الكومبوننت ده بس يعني حتى لما جبت أقرب حاجة ليها مطلعتش خرج
فياريت لو تقدروا تساعدوني ويبقى ربنا يجازيكم كل خير وأهم حاجة تكون دايرة تطلع على الوورك بنش أوعلى أي برنامج سيميوليشن بس اللي يعملها يجيبلي اسم البرنامج اللي استخدمه وكمانياريت تكون دايرة بسيطة مش معقدة
والله الموفق والمعين
بارك الله فيكم
والسلام

[ماجد عباس محمد]

اخى
الأسهل ان تضع الدائرة التى لم تعمل معك لنساعدك فيها

[enfelak]

أخي الكريم ماجد
الدايرة اللي مشتغلتش معايا موجودة كتير على الإنترنت
لكن على أي أنا رفعت الدايرة وده الرابط بتاع الملف
http://www.4shared.com/file/15386820...ect_EE203.html
هو كان مشروع قبل كدة
والدايرة علشان إلى حد ما بسيطة عجبتني
فبارك الله فيكعلى الرد
وأرجو انكم تردوا عليا في أقرب وقت
والسلام

[-hassan-]

السلام عليكم اخي
هنالك برنامج بروتوس ويوجد فيه كل قطع الدارة بس بقا بدك شي اخ خبير بالبرنامج يعرف ان الدارة قد عملت بالشكل الصحيح من خلال راسم الاشارة الموجود في البرنامج





ملاحظة:اصبحت محل الاخ مفيد لنبذ برنامج الورك بنش والدعاية لبروتوس

[ماجد عباس محمد]

اخى
هذا هو الرابط الأصلى للدائرة
http://www.zen22142.zen.co.uk/Circuits/rf/amtx.htm
أما موضوع المكونات التى لا تجدها فلا توجد فى هذه الدائرة
الميكروفون يمكنك استبداله بمصدر يولد إشارة 10 مللى فولت وترددها فى النطاق الصوتى و يفضل من 200 ذ/ث إلى 4000 ذ/ث
الملف و المكثف كما قيل فى الموقع للتنفيذ تأخذهم من جهاز راديو قديم
لاحظ ما يلى أخى الكريم
التقرير يقول أنهم واجهوا مشاكل فى التردد وعدم استطاعتهم الحصول على المكثف والملف وهذا سبق التوضيح
أما ذكرك أنها لا تعمل على المحاكى فهذا أمر طبيعى جدا لأن هذه إحدى الحالات العديدة التى تختلف فيها المحاكيات عن الواقع.
لو عدت للموقع وقرأت الشرح ستجد أن الدائرة تعتمد على تغذية عكسية Feed back ناتجة من توصيل القاعدة للطرف الثانى لدائرة الرنين بالقاعدة
هذا يعمل فى الواقع لأن البطاريه 9 فولت ذات مقاومة داخلية عالية تسمح بذلك بينما المحاكى ينظر لها على أنها بطارية مثالية مقاومتها الداخلية = صفر أى باختصار من وجهة نظر التيار المتردد الطرف العلوى متصل بالأرضى فتعمل الدائرة كمكبر وليست مهتز

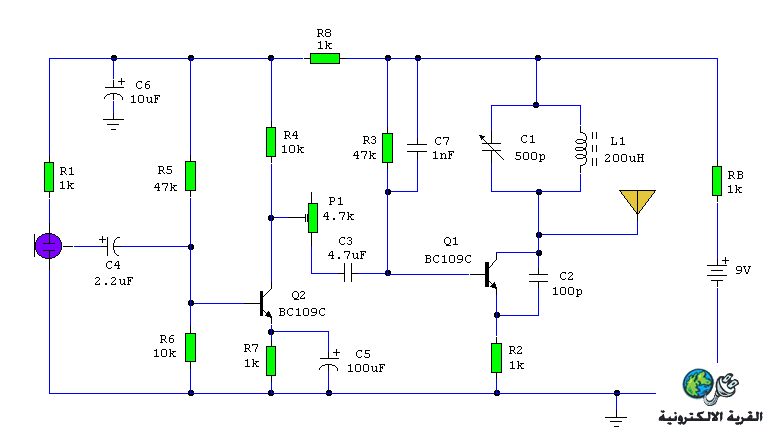

العلاج أن تضيف المقاومة الداخلية للبطارية كما وضحت بالرسم RB و جرب قيم مثل 1 ك و أقل قليلا و أعلى قليلا

[enfelak]

أخي الكريم المهندس ماجد
آسف على اسئلتي الكتير وأرجو المرة دي انه يكون ردك بأسرع مايمكن أول لما تشوف الرد
وأنا هحطلك كل حاجة بالتفصيل المرة دي وكل الدواير والنتايج وانت تقوللي ايه الأخطاء
أولا ده أول ملف حضرتك ياريت تقرأه قبل أما تشوف أول دايرة وأنا طلعت أول مرحلة اللي بعد الدايودات لكن من أول لما الخرج بيدخل على الترانزيستور لحد الخرج النهائي لما بقيس الخرج النهائي بلاقيه خط ومبيطلعش خرج بمعنى أصح أنا مطلع ال chopped output اللي هتلاقيه عند حضرتك في ملف البي دي اف وده الرابط بتاعه بس آخر دايرة من تحت الخرج مش راضي يطلع
http://www.4shared.com/file/16551531...ansmitter.html
ودي صورة الدايرة بتاعتي اللي أنا عملتها على الوورك بنش

وده الخرج بعد الدايودات ع طول
وده الخرج لما بحط الأوسكيلوسكوب عند المكثف ال 10 ميكرو عند الطرف الأعلى ليه وحتى لما بحطه من الطرف اللي تحت ليه أو حطى بين طرفين المكثف مفيش ولا واحدة فيهم مطلعة خرج غير ده

ومش عارف ايه الخطأف في الدايرة
ودي أول دايرة

[enfelak]

نيجي بقى للدايرة التانية
اللي هي كنت سألت حضرتك عنها في الأول
دي تركيبة الدايرة اللي أنا عملتها بس الأول ده الملف اللي أنا رسمت منه الدايرة
http://www.4shared.com/file/16554455...ANSMITTER.html
دي صورة الدايرة مع العلم ان الحاجات المتغيرة زي ماقولت كلها قيمها مش موجودة في البرنامج فحطيت القيم الموجودة في البرنامج المقاومة المتغيرة كان عاوزها 4.7 خليتها 5 والمكثف المتغير قيمته 500 بيكو حطيت القيمة الموجودة أكبر قيمة 350 بيكو والملف المتغير 100 ميكرو هنري والقيمة اللي قدرت ألاقيها أكبر قيمة 10 ميكرو هنري مع العلم اني في الملف والمكثف قبل أما أوصل القيمتين الموجودين بس اللي بقول عليهم علشان أقدر ألاقي الملف ال 100 ميكرو وصلت 10 ملفات متغيرة على التوازي من القيمة 10 ميكرو هنري وبالنسبة للمكثفات كان عاوز 500 بيكو وكان فيه قيم 350 بيكو و 100 بيكو و30 بيكو فوصلت على التوازي واحدة من ال 100 وواحدة من ال 350 ومكثفين من ال 30 فكانت القيمة زايدة 10 بيكو عن القيمة الموجودة بس برضه الخرج مطلعش ودي صورة الداية الخرج بتاعها وطبعا واضحانه ملهوش أي علاقة أساسا بالآي ام ياريت بجد ترد عليا بسرعة ربنا يعزك ويبارك فيك دي الصور
دي الدايرة

وده الخرج

[ماجد عباس محمد]

اخى
كل اللى فى الملف أنا عارفه كويس لأنى أعرف ما هو AM modulation و شرحته لكثير من الطلبة
لى سؤال بسيط بالنسبة للدائرة الأولى
ماذا تتوقع من ترانزيستور يتغذى من بطارية 10 فولت و يطلب منه تكبير اشارة من مصدر 100 فولت؟ النتيجة طبيعية أن يحدث له قطع و تشبع.
يجب أن يكون المصدر أقل من البطارية على الأقل بنسبة التكبير اللى الترانزيستور يقوم به
جرب الأ تزيد مصادرك عن 0.1 فولت
بالنسبة للدائرة الثانية هل تذكر ماذا كتبت لك؟
"الميكروفون يمكنك استبداله بمصدر يولد إشارة 10 مللى فولت وترددها فى النطاق الصوتى و يفضل من 200 ذ/ث إلى 4000 ذ/ث"


Read more: http://www.qariya.com/vb/newreply.ph...#ixzz0YkYfrvGQ
وانت مستخدم مصدر 8 فولت بدل الميكروفون - النتيجة متوقعة حدوث تشبع و قطع وهو ما يسمى Over Modulation
جرب مرة اخرى وبالتوفيق إن شاء الله وفى انتظار النتائج
