تفعيل ريليه عن طريق خط الهاتف الأرضي

talaloo · 16-11-2009, 06:24 PM

أرجو المساعدة حول مشروع تفعيل ريليه عن طريق خط الهاتف الأرضي وشكرا

ماجد عباس محمد · 17-11-2009, 04:57 AM

اصلا صنعت الهواتف الأرضية لتتعامل مع ريلايات وكانت تتعامل مع ريلاى 48 فولت
رجاء توضيح ماذا تعنى و متى
هل والخط مفتوح أثناء مكالمة تتحكم فيه أم مجرد الجرس تتحكم فيه أم ماذا

talaloo · 18-11-2009, 05:36 PM

شكرا كتير أستاذ ماجد على الرد وجزاك الله خيرا....
سنوضح أكثر عندما أتصل على خط أرضي معين يفتح الخط وبالتالي أضغط الرقم 1 يتفعل ريليه معين وأضغط رقم 2 يتفعل ريليه أخر وهكذا....
طبعا وأنا متصل أضغط الأرقام فتتفعل الريليهات
مثلا أنا أريد أن أشغل السخان في المنزل عندها وأنا في الطريق أتصل على الهاتف الأرضي وأضغط الرقم 1 فتتفعل الريليه ويشتغل السخان وإذا أردت أطفاء السخان أضغط رقم معين فينطفئ السخان

علاء جمال · 18-11-2009, 06:42 PM

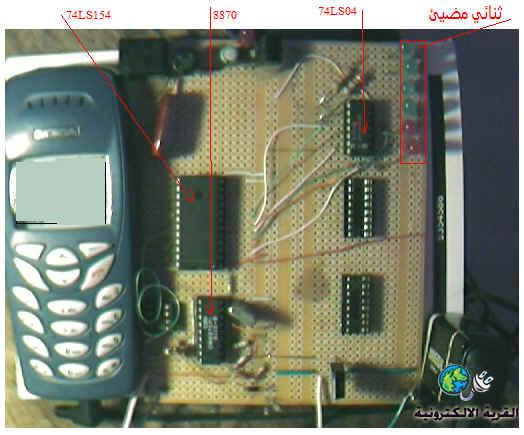

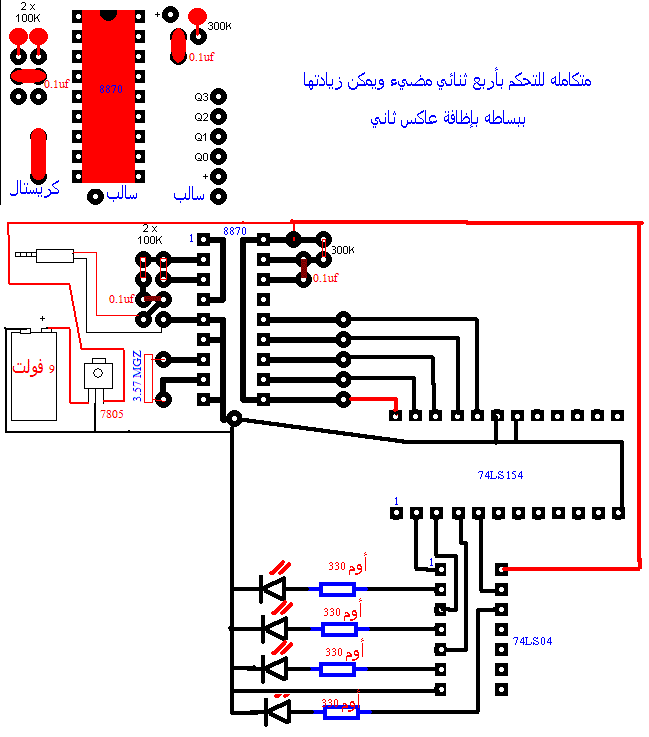

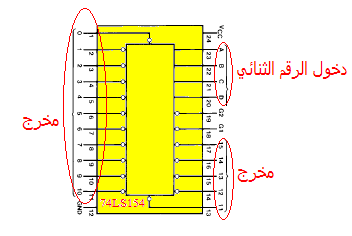

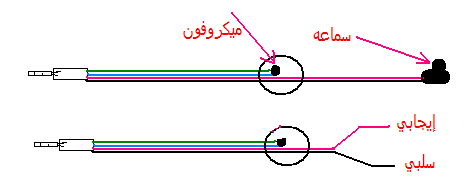

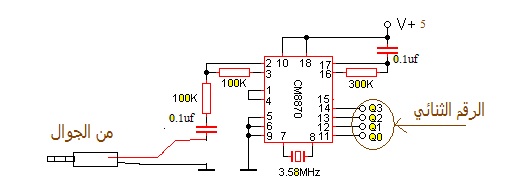

اليك هذه الدائره وهى موجوده فى هذا المنتدى الجميل وان شاء الله تكون التى تقصدها
http://upload.qariya.info/images/qariya-697c6f4a71.gif

http://upload.qariya.info/images/qariya-080c566281.gif

http://upload.qariya.info/images/qariya-b149af1845.gif

http://upload.qariya.info/images/qariya-2d4ec10218.jpg

http://upload.qariya.info/images/qariya-cec3ada340.gif
http://upload.qariya.info/images/qariya-ac214f2bc9.gif

http://upload.qariya.info/images/qariya-8678a34be9.gif

ماجد عباس محمد · 19-11-2009, 05:28 AM

اخى
كما أوضح الأخ الفاضل و يبقى دائرة لجعل الهاتف الأرضى يرد بمجرد الطلب أو ينتظر عدة رنات قبل أن يرد لأن الجوال بعض من طرازاته تبرمج للرد الآلى لكن الأرضى لا توجد هذه الخاصية إلا فى الأجهزة مثل الفاكس الخ

طالب العلم20 · 19-11-2009, 11:16 AM

السلام عليكم
هو انا بعد اذنكم اريد دايرة لتشغيل الريلية عند فتح الخط
وشكرا واسف لمقاطعتكم

ماجد عباس محمد · 19-11-2009, 11:51 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة طالب العلم20

السلام عليكم
هو انا بعد اذنكم اريد دايرة لتشغيل الريلية عند فتح الخط
وشكرا واسف لمقاطعتكم

عادة والسماعة موضوعة يكون على الخط حوالى 48 فولت مستمر
عند رفع السماعة تنخفض إلى من 9 إلى 12 فولت
عند وصول جرس يكون جهد متردد قرابة 90 فولت بتردد حوالى 24 ذ/ث
يمكنك عمل دائرة بمقارن لتحسس الخط لكن يجب أن تكون مقاومة الدخول لها اعلى من 200 ك أوم حتى لا تسجل "تسريب Leakage " عند المقسم او السنترال

طالب العلم20 · 19-11-2009, 12:31 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

عادة والسماعة موضوعة يكون على الخط حوالى 48 فولت مستمر
عند رفع السماعة تنخفض إلى من 9 إلى 12 فولت
عند وصول جرس يكون جهد متردد قرابة 90 فولت بتردد حوالى 24 ذ/ث
يمكنك عمل دائرة بمقارن لتحسس الخط لكن يجب أن تكون مقاومة الدخول لها اعلى من 200 ك أوم حتى لا تسجل "تسريب Leakage " عند المقسم او السنترال

شكرا لردك
ولكن كيف افعل هذة الدايرة؟
