[-hassan-]

السلام عليكم
ممكن طريقة استعمال الشاشة بواسطة المايكروكونترولر
والسلا عليكم

[ahmad72]

السلام عليكم ورحمه الله وبركاته

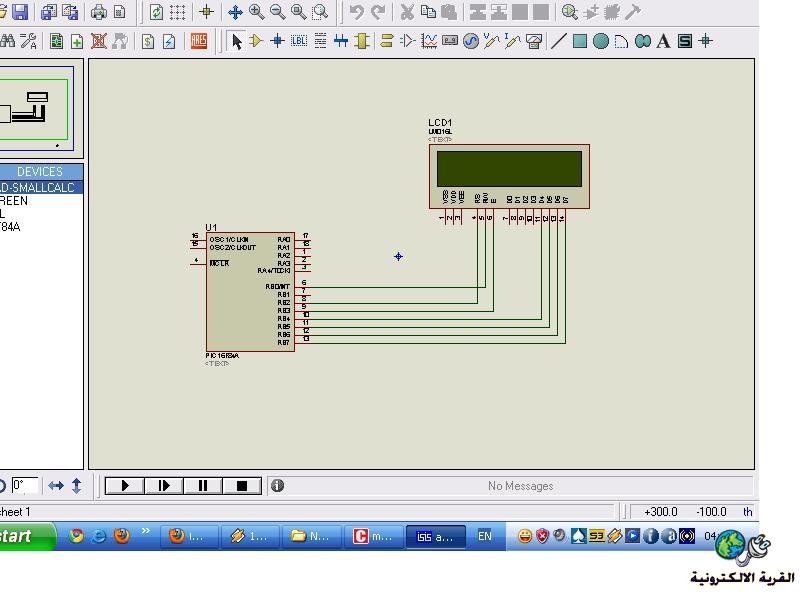

هذه طريقه التوصبل
ان كنت تريد الكود اخبرنا

[-hassan-]

السلا عليكم
شكرا اخي احمد
اخي احمد اناما بدي الكود وبس بدي انا اعرف كيف بكتب الكود وشكراااااااااااااااااااا

[16mofed84]

اقتباس المشاركة الأصلية كتبت بواسطة ahmad72 السلام عليكم ورحمه الله وبركاته هذه طريقه التوصبل ان كنت تريد الكود اخبرنا

السلام عليكم
يوجد خطا في الرسمه
RB7=D7
RB6=D6
RB5=D5
RB4=D4
و بقيه اسلاك D مع الناقص
RB3=E
RB2=RS
R/W مع الناقص
الكود لغه المايكرو سي

VOID MAIN(){
TRISB=0X0;///PORTB IS OUT
LCD_INIT(&PORTB);/// LCD CONECT TO PORTB
LCD_OUT(1,1,"TEXT");///LCD WRITE "TEXT"
///~
}

الشاشه تكتب السطر الاول الخانه الاولى "TEXT"

[-hassan-]

مشكور اخي مفيد بس ممكن الرسمة تكون صحيحة لاني ما فهمت شي ثانيا ممكن تشرحلي الكود
LCD_INIT(&PORTB
LCD_OUT(1,1,"text

[16mofed84]

اقتباس المشاركة الأصلية كتبت بواسطة -hassan- مشكور اخي مفيد بس ممكن الرسمة تكون صحيحة لاني ما فهمت شي ثانيا ممكن تشرحلي الكود LCD_INIT(&PORTB LCD_OUT(1,1,"text

LCD_INIT(&PORTB)
اي ان الشاشه موصوله مع البورت بي PORTB
LCD_OUT(1,1,"TEXT")
الرقم واحد (الاول) يدل على السطر
الرقم واحد (الثاني)يدل على مكان بدايه الكلام (الخانه)
"TEXT" الذي تريد ان تكتبه
التوصيله انا رح ارسمها انتظر دقيقه

[16mofed84]

اقتباس المشاركة الأصلية كتبت بواسطة 16mofed84 LCD_INIT(&PORTB) التوصيله انا رح ارسمها انتظر دقيقه

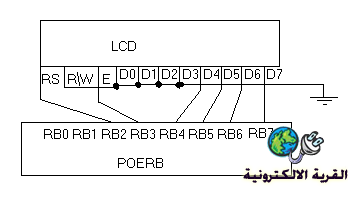

تفضل اذا كتن تريد اي شيء فانا معك

[-hassan-]

مشكور اخي مفيد حاليا لا يوجد شيىء ولكن ارجوا ان تكون معي في المواضيع التالية
